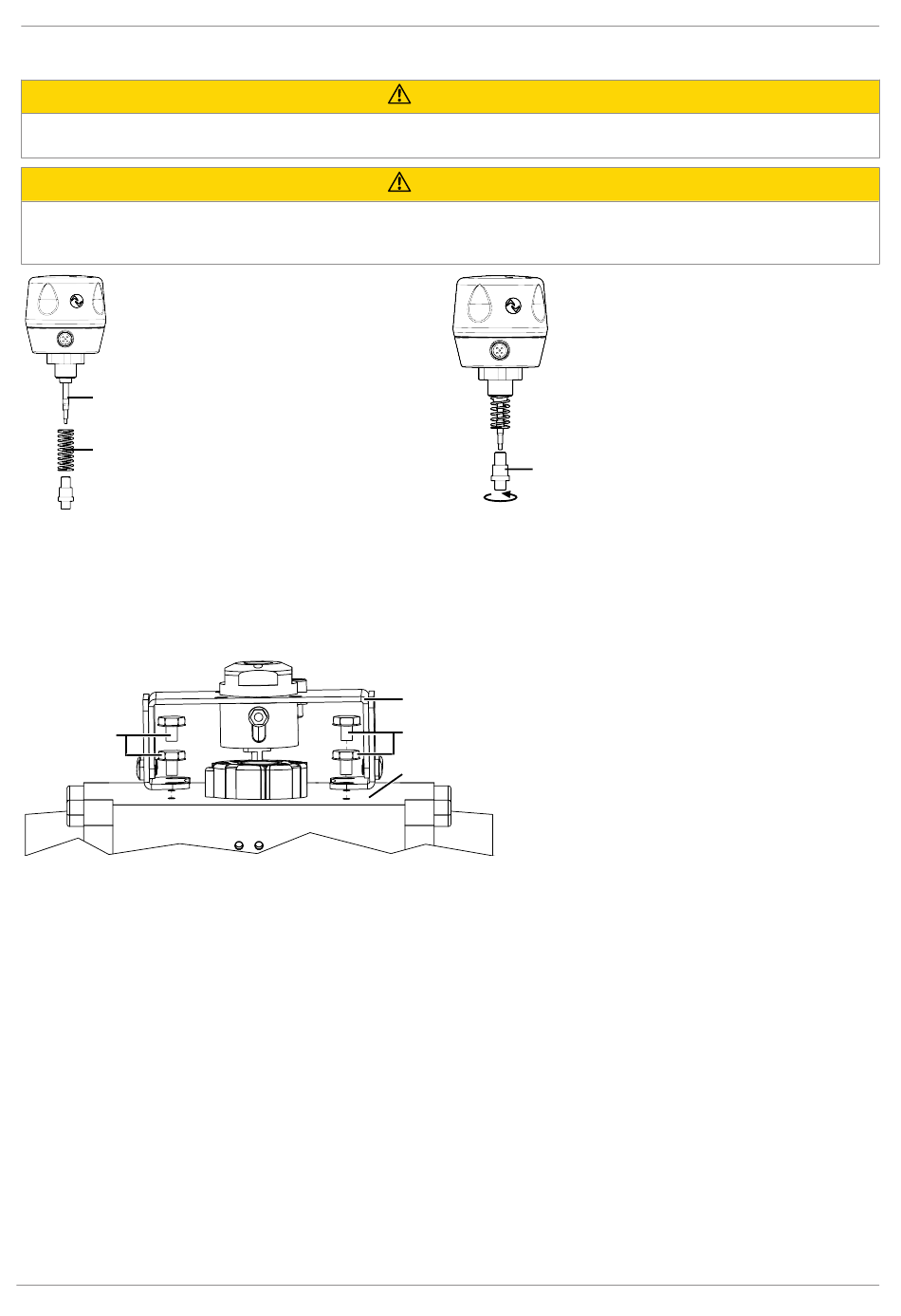

2.2 Montage Anbausatz an Stellungsrückmelder
Spindel nicht verkratzen!
▶ Eine Beschädigung der Spindeloberfläche kann zum Ausfall des Weggebers führen.
Vorgespannte Feder!
▶ Beschädigung des Gerätes.
Feder langsam entspannen.
●
1
2
1. Spindel 1 bis zum Anschlag herausziehen.
2. Feder 2 über Spindel 1 schieben.
3. Betätigungsspindel 3 montieren.
4. Spindel 1 bis zum Anschlag der Feder 2 einschieben.
2.3 Montage Anbausatz (Schwenkantrieb)
4
● Adapter 3 mit Schrauben 4 auf Antrieb A montieren.
www.gemu-group.com
VORSICHT
VORSICHT
3
3
4
A
3 / 8
2 Montage und Installation
GEMÜ 1235PTAZ / 1236PTAZ
