Mewatec MAGICWALL Installationsanleitung Seite 5

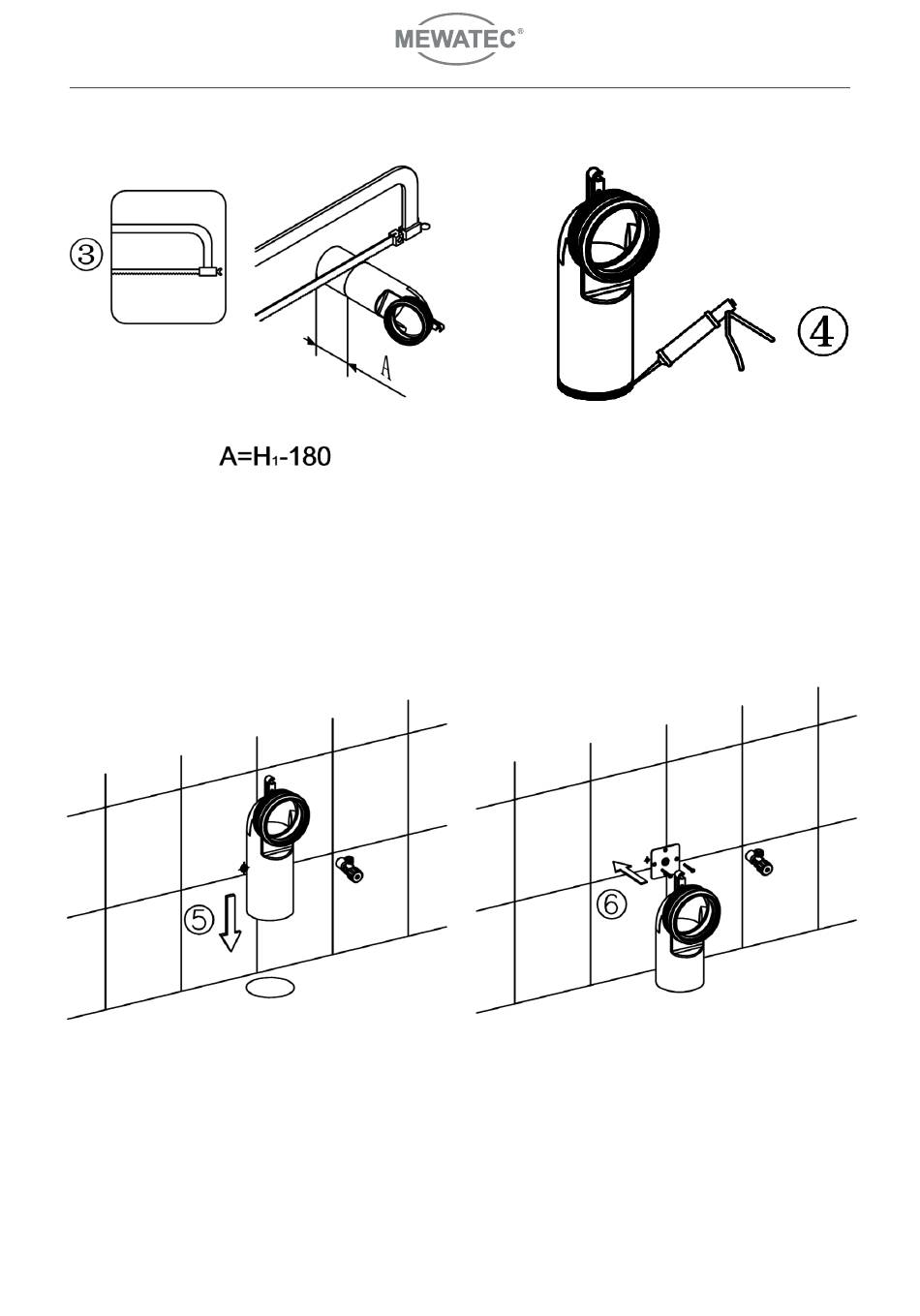

Kürzen Sie nun das Abflussrohr wie auf
dem oberen Bild gezeigt (3).
Schieben Sie das Abflussrohr nun wieder in das
Bodenloch. Achten Sie auch hier wieder darauf,
dass es vollständig eingeschoben ist (5).
Installationsanleitung
Stand 07/2019
Befestigen Sie die kleine Halterungsplatte
(Fixierungssset) an der Wand. Nutzen Sie
hierzu die kleinen Schrauben (6).
©
MEWATEC MagicWall Spülwand
copyright und Markenrecht by MEWATEC
Installationsanleitung
Tragen Sie rund um den Bodenrand
des Abflussrohres Silikon auf (4).
®
5/24
