Mewatec MAGICWALL Installationsanleitung Seite 4

I
NSTALLATION DER

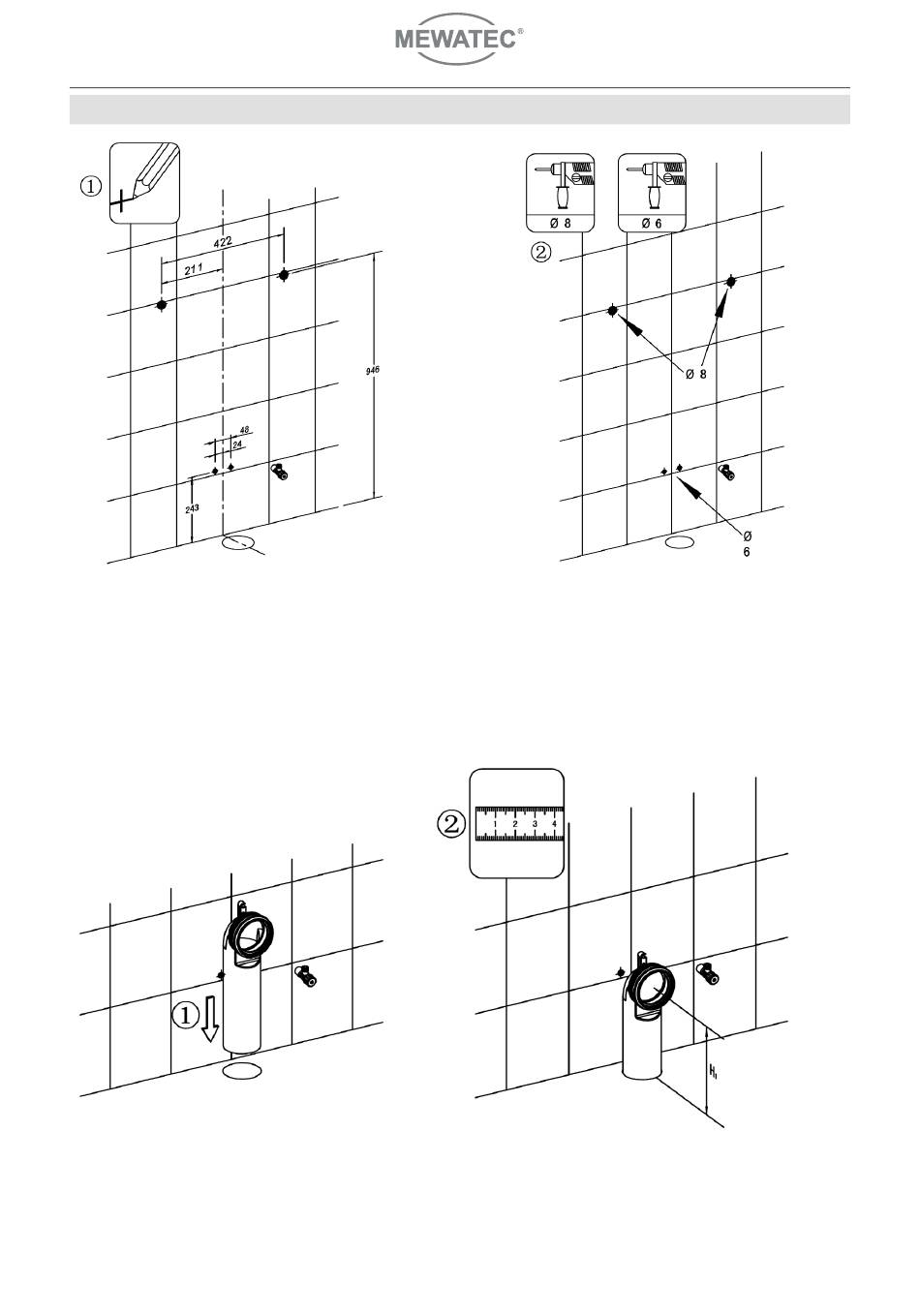

Setzen Sie eine Markierungslinie ausgehend von
der Mitte des Abflussrohres an der Wand, wie im
Bild angegeben. Nun Setzen Sie die vier
Bohrmarkierungen links und rechts von der
Mittellinie, wie im Bild (1) gezeigt.
Schieben Sie das Abflussrohr in das
Bodenloch. Achten Sie dabei darauf, dass das
Rohr vollständig eingeschoben wurde (1).
4/24
S
PÜLWAND
Messen Sie nun die Mitte des Abflussrohres,
ausgehend vom Boden (siehe Bild).
MEWATEC MagicWall
copyright und Markenrecht by MEWATEC
Bohren Sie nun die Löcher an den
markierten Stellen in Wand und Boden.
Setzen Sie danach die passenden Dübel (2).
©
Spülwand
®
Installationsanleitung
Installationsanleitung
Stand 07/2019
