Montaggio: Pagine 7 – 9
Per i proiettori sono possibili sia il montag-
gio ritto che quello appeso. I proiettori non
devono vibrare o sporgere dal cofano motore
e devono essere montati in modo simmetri-
co. Determinare la posizione di montaggio e
segnare i punti di fissaggio. Praticare un foro
con la punta da 3 mm e allargarlo con quella
da 11 mm. Spalmare sulle parti in metallo fo-
rate la protezione antiruggine.
19
Quando si montano i proiettori assicurarsi
che il contrassegno „TOP" sul riflettore sia
sempre rivolto verso l'alto. Allineare il proi-
ettore in base al disegno e serrare le viti.
Posizionare i cavi e collegarli in base allo
schema elettrico. (Pagina 10, 11)
In base allo schema elettrico A, i proiettori
supplementari vengono accesi insieme ai
proiettori abbaglianti presenti.
In base allo schema elettrico B, i proiettori
supplementari vengono disattivati con un
interruttore diverso da quello dei proiettori
presenti.
In ogni caso bisogna rispettare le leggi
specifiche del Paese.
Controllare l'impianto d'illuminazione, fis-
sare in modo sicuro i cavi di collegamento.
Far regolare i proiettori abbaglianti pres-
so un'officina specializzata.

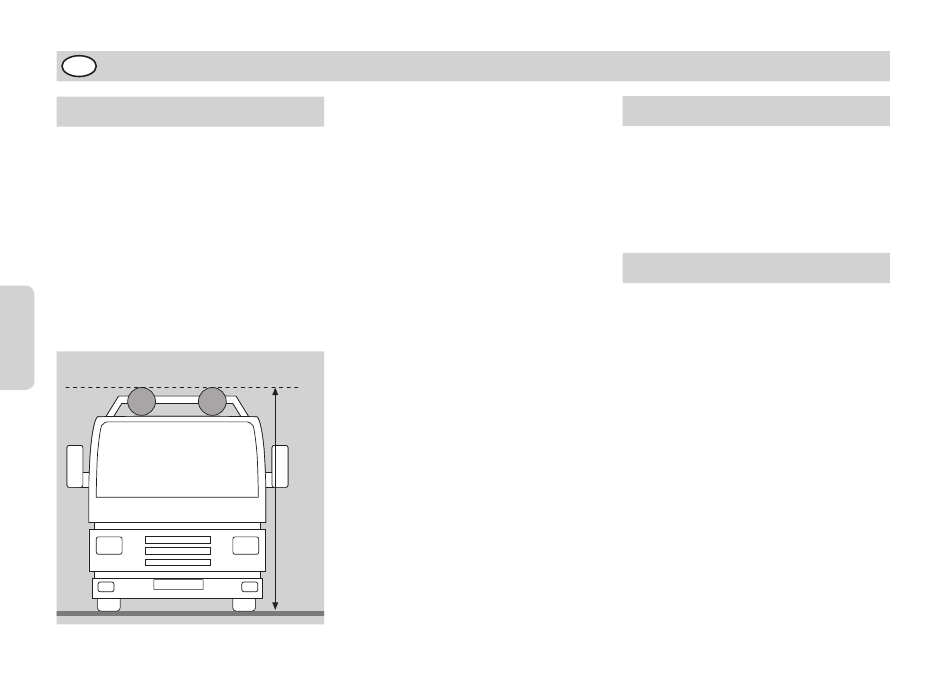

max.
Solo proiettori regolati correttamente
4 m
forniscono una luce ottimale.
Collegamento elettrico: Pagina 10, 11
Montare il relè con i morsetti di collegamento
rivolto verso il basso per proteggerlo dagli
spruzzi d'acqua. Se necessario e conforme
alle richieste di legge, montare l'interruttore
nel cruscotto.
Ancora un consiglio:
Mantenere i trasparenti puliti. La sporcizia
assorbe fino all' 80% della potenza luminosa.
