Hella RALLYE 4000 COMPACT LED Montageanleitung Seite 16

SV
SVENSKA
Montering: Sidan 7 – 9
Strålkastaren kan monteras stående eller
hängande. Strålkastaren får inte utsättas för
vibrationer eller sticka ut över motorhuven
och måste monteras symmetriskt. Fastställ
monteringsläget och märk ut fästpunkterna.
Förborra med 3 mm borr och borra upp med
11 mm borr. Försegla borrade metalldelar
med rostskyddsmedel.
16
Se till att markeringen „TOP" på reflektorn
alltid pekar uppåt vid montering av strålkas-
taren. Rikta in strålkastaren enligt bilden och
dra åt skruvarna.
Dra ledningarna enligt kopplingsschemat och
anslut dem. (Sidan 10, 11)
I kopplingsschema A tänds extrastrålkas-
taren tillsammans med den befintliga fjärr-
strålkastaren.
I kopplingsschema B tänds extrastrålkas-
taren med en separat strömställare
Nationella lagar måste alltid följas.
Testa ljussystemet. Fäst anslutningslednin-
garna på ett säkert sätt.
Låt en fackverkstad ställa in fjärrstrål-
kastaren.
Endast rätt inställda strålkastare ger op-
timalt ljus.

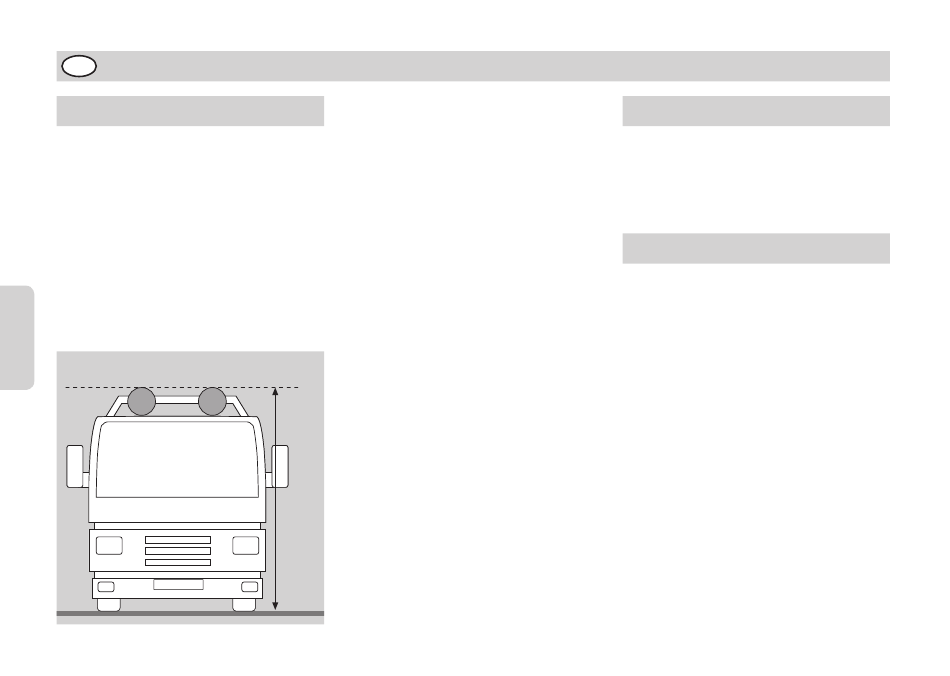

max.
4 m
Elektrisk anslutning: Sidan 10, 11
Montera reläet med anslutningsklämmor
nedtill så att det är skyddat mot stänkvatten.
Montera en strömställare i instrumentpan-
elen om det behövs och är tillåtet enligt lag.
Fler tips:
Håll alltid strålkastarglasen rena. Smuts kan
absorbera upp till 80 % av ljuseffekten.
