Hella RALLYE 4000 COMPACT LED Montageanleitung Seite 13

DE
DEUTSCH
Montage: Seite 7 – 9
Die Montage der Scheinwerfer ist stehend
oder hängend möglich. Die Scheinwerfer
dürfen nicht vibrieren, über die Motorhaube
ragen und müssen symetrisch angebracht
sein. Montageposition festlegen und Befes-
tigungspunkte anzeichnen. Mit 3 mm Bohrer
vorbohren und 11 mm aufbohren. Gebohrte
Metallteile mit Rostschutz versiegeln.
13
Bei der Montage der Scheinwerfer darauf
achten, dass die „TOP" - Markierung auf dem
Reflektor immer nach oben zeigt. Schein-
werfer nach Zeichnung ausrichten und die
Schrauben anziehen.
Leitungen nach Schaltplan verlegen und an-
schließen. (Seite 10, 11)
Nach Schaltplan A werden die Zusatzschein-
werfer zusammen mit den vorhandenen
Fernscheinwerfern eingeschaltet.
Nach Schaltplan B werden die Zusatzschein-
werfer über einen separaten Schalter den
vorhandenen Scheinwerfern zugeschaltet.
Auf jeden Fall müssen aber die landess-
pezifischen Gesetze eingehalten werden.
Lichtanlage prüfen, Anschlussleitungen si-
cher befestigen.
Lassen Sie die Fernscheinwerfer in der
Fachwerkstatt einstellen. Nur richtig ein-

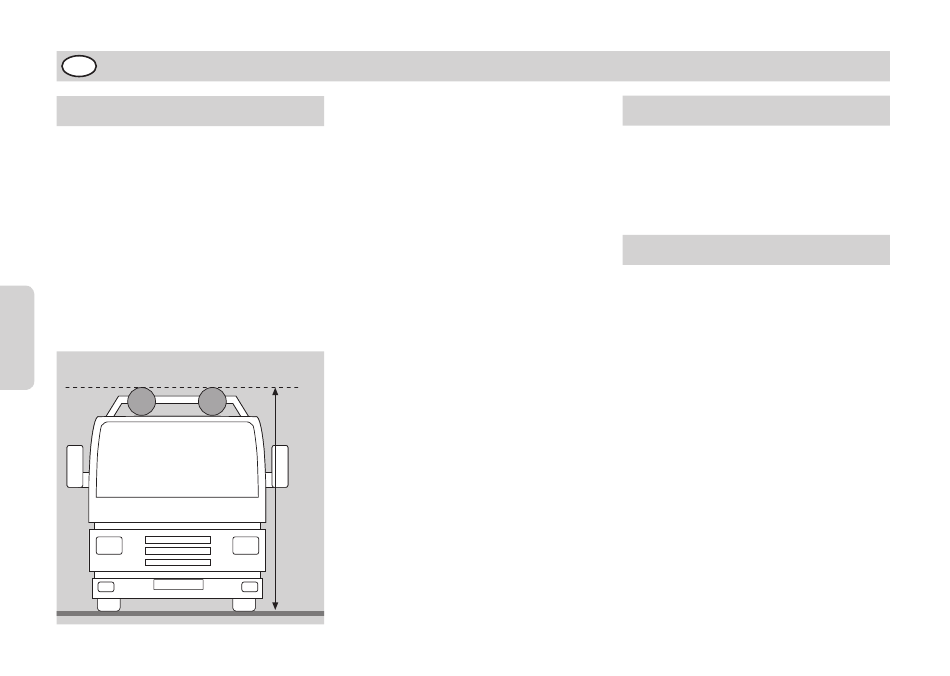

max.
gestellte Scheinwerfer sorgen für opti-
4 m
males Licht.
Elektrischer Anschluss: Seite 10, 11
Relais mit Anschlussklemmen spritzwasser-
geschützt nach unten einbauen. Bei Bedarf
und gesetzlicher Zulässigkeit Schalter ins
Armaturenbrett einbauen.
Noch ein Tip:
Halten Sie die Streuscheiben sauber. Schmutz
kann bis zu 80% an Lichtleistung schlucken.
