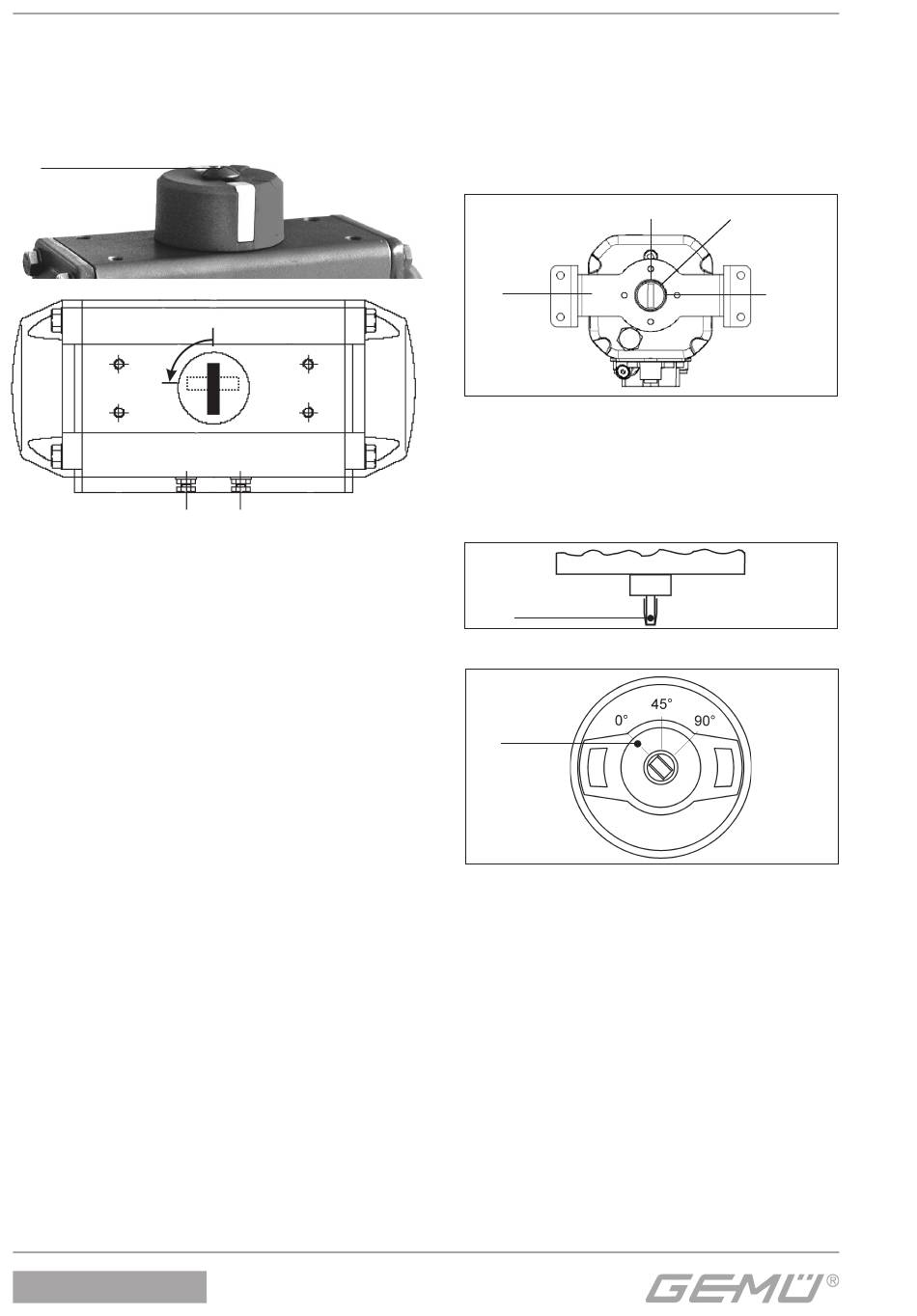

3.2 Installazione su attuatori
rotativi
3.2.1 Preparazione dell'attuatore
valvola
5
90° /
APERTO
● L'attuatore deve trovarsi in posizione base
(attuatore sfiatato).
● Togliere la vite 5 di fissaggio
dell'indicatore di posizione ottico.
● Stabilire la direzione di rotazione
dell'attuatore (osservandolo dall'alto,
il senso di rotazione dell'attuatore
deve essere antiorario, se la posizione
dell'attuatore viene commutata da
CHIUSA ad APERTA).
1436 cPos eco
0° / CHIUSO
3.2.2 Completamento del trasduttore
di corsa
● Prima di procedere con il montaggio
sull'attuatore, prestare attenzione che
l'altezza dell'albero e il foro di fissaggio
dell'attuatore coincidano con le misure
della squadretta di fissaggio 6.
6
Vista X con staffa e adattatore
● Nell'albero del trasduttore di corsa è
prevista una tacca 7. Se questa tacca
coincide con quella sul lato inferiore del
corpo del trasduttore di corsa 8, significa
che quest'ultimo si trova in posizione 0°.
7
Trasduttore di corsa con tacca
8
Vista X solo trasduttore di corsa
● L'angolo di rotazione elettrico si trova
a 90° in senso orario rispetto a questa
posizione.
34 / 56
0° 45°
90°
