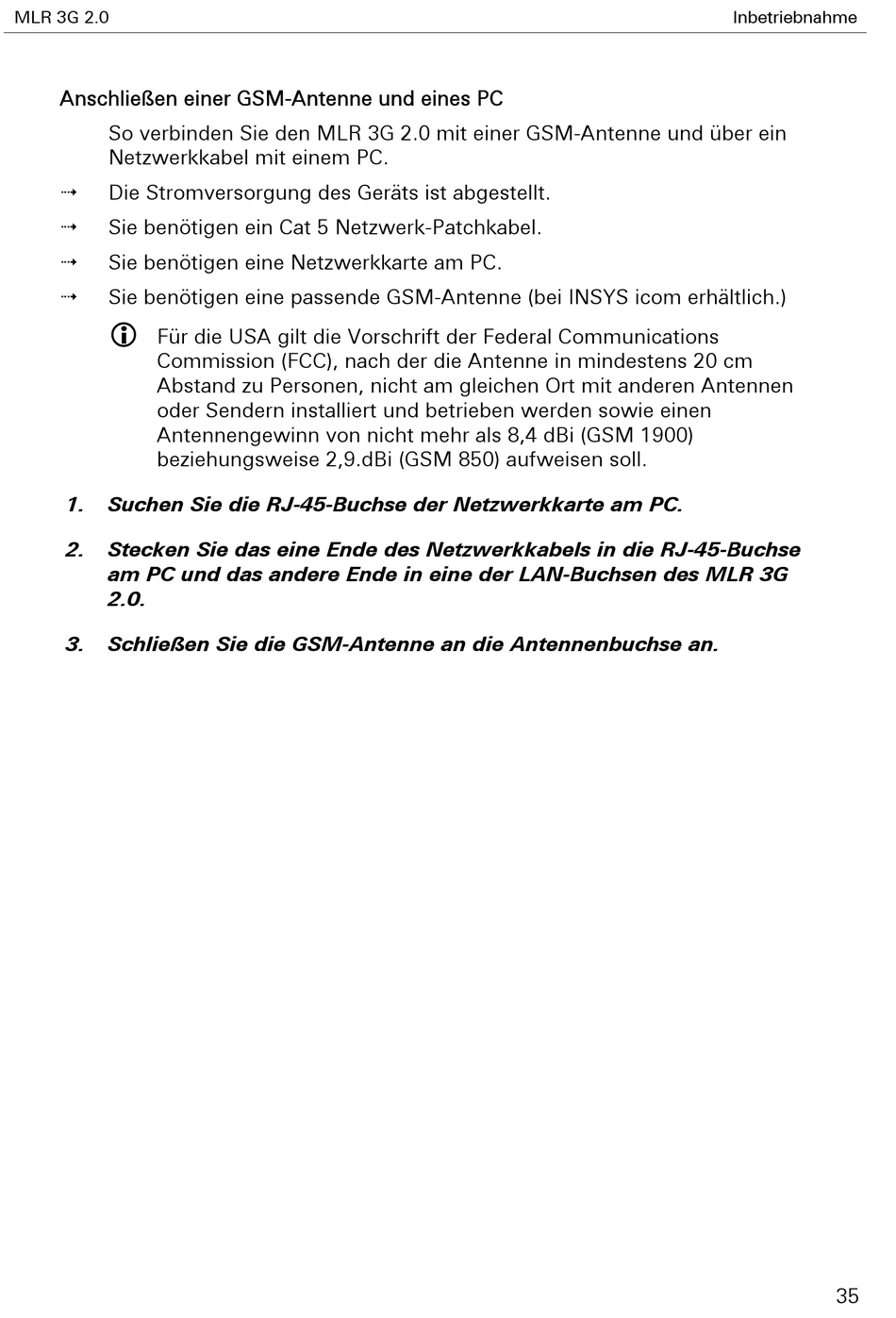

INSYS MLR 3G 2.0 Benutzerhandbuch Seite 35

MLR 3G 2.0
Anschließen einer GSM-Antenne und eines PC
So verbinden Sie den MLR 3G 2.0 mit einer GSM-Antenne und über ein
Netzwerkkabel mit einem PC.

Die Stromversorgung des Geräts ist abgestellt.

Sie benötigen ein Cat 5 Netzwerk-Patchkabel.

Sie benötigen eine Netzwerkkarte am PC.

Sie benötigen eine passende GSM-Antenne (bei INSYS icom erhältlich.)

Für die USA gilt die Vorschrift der Federal Communications
Commission (FCC), nach der die Antenne in mindestens 20 cm
Abstand zu Personen, nicht am gleichen Ort mit anderen Antennen
oder Sendern installiert und betrieben werden sowie einen
Antennengewinn von nicht mehr als 8,4 dBi (GSM 1900)
beziehungsweise 2,9.dBi (GSM 850) aufweisen soll.
1. Suchen Sie die RJ-45-Buchse der Netzwerkkarte am PC.
2. Stecken Sie das eine Ende des Netzwerkkabels in die RJ-45-Buchse
am PC und das andere Ende in eine der LAN-Buchsen des MLR 3G
2.0.
3. Schließen Sie die GSM-Antenne an die Antennenbuchse an.
Inbetriebnahme
35
