Hudora SWING ELLIPTICAL TRAINER Gebrauchsanleitung

D
SWING ELLIPTICAL TRAINER
HERZLICHEN GLÜCKWUNSCH ZUM KAUF IHRES „SWING ELLIPTICAL TRAINER"!
Bevor Sie das Gerät aufbauen und benutzen, lesen Sie bitte zuerst diese
Gebrauchsanleitung sorgfältig durch und bewahren Sie diese auf. Nur so können Sie
das Gerät sicher und zuverlässig nutzen. Machen Sie sich insbesondere zunächst mit
den Sicherheitshinweisen vertraut.
WARNHINWEIS:
Benutzen Sie das Produkt nur für den vorgesehenen Zweck. Stellen Sie sicher, dass
alle Teile sicher verschraubt sind, bevor Sie Ihre Übungen beginnen. Lose Teile oder
Beschädigungen können zu Verletzungen führen. Auch bei untypischen Geräuschen
sollten Sie Ihr Training abbrechen. Stellen Sie das Gerät an einen ebenen Platz auf
und legen Sie eine Decke oder einen alten Teppich darunter, um Ihren Boden zu
schonen. Das Gerät wurde gemäß E 975, Klasse H.C. für häuslichen Gebrauch
getestet. Es ist nicht für medizinischen oder professionellen Einsatz ausgelegt. Das
maximale Benutzergewicht ist 100 kg.

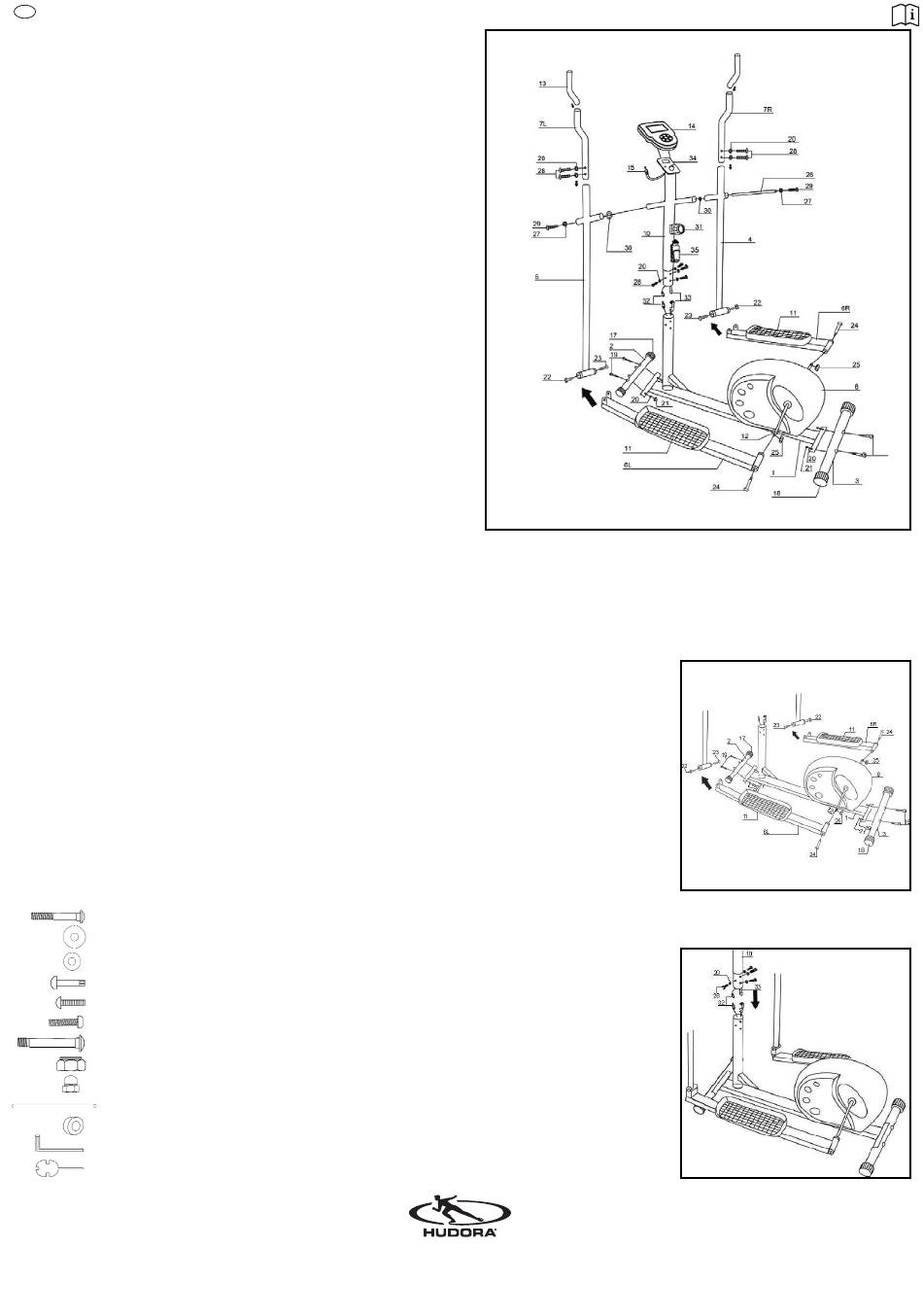

TEILELISTE
Nummer Bezeichnung
01 Grundrahmen
02 Vorderer Stabilisator
03 Hinterer Stabilisator
04 Rechte Verbindungsstange
05 Linke Verbindungsstange
06R Pedalstange
06L Pedalstange
07R Griffstange
07L Griffstange
08 Abdeckung
09 Handpuls
10 Vorderstange
11 Pedal
12 Kurbel
13 Schaumstoffaufsatz
14 Computer
15 Unteres Sensorenkabel
16 Sensorenkabel für den Handpuls
17 Abschlusskappe
18 Abschlusskappe
19 Bolzen (M8X60)
20 Unterlegscheibe (A)
21 Muttern (M8)
22 Bolzen
23 Bolzen
24 Pedalbolzen (L & R)
25 Muttern (1/2" x 20ROLLEN)
26 Stab
27 Dicke Unterlegscheibe(B)
28 Bolzen
29 Bolzen
30 Unterlegscheibe
31 Einstellrad
32 Computerkabel
33 Spannungskabel & Haken
34 Computerhalterung
35 Flasche
M8x60mmL(19) Schraube
8x16x1.5mm(20) Unterlegscheibe
10(30) Unterlegscheibe
16x58mm(22) Bolzen
M8x25(23) Inbusschraube
M8x16(28) Inbusschraube
1/2"x20Rollx130mmL(24) Schraube
1/2"x20Roll(25) Sicherheitsmutter
M8(21) Hutmutter
392mm(26) Verbindungsbolzen
28mmLx1mm(27) Distanzhülse
2PCS 6mm Inbusschlüssel
Multi-Maul-Schlüssel
Anzahl
1
1
1
1
1
1
1
1
1
1
0
1
2
1
2
1
1
0
2
2
4
8
4
2
2
2
2
1
2
4
2
2
1
1
1
1
1
HUDORA GMBH • Jägerwald 13 • 42897 Remscheid • Germany
www.hudora.de
AUFBAUANLEITUNG
Schritt 1:
Verbinden Sie den vorderen Stabi-
lisator (2) und hinteren Stabilisator
(3) mit dem Grundrahmen (1).
Verwenden Sie dazu vier Sätze
Bolzen (M8 x 60) (19), Unterleg-
scheiben A (20) und Muttern (M8)
(21). Verbinden Sie die rechte
Pedalstange (6R) und die linke
Pedalstange (6L) mit der Kurbel
(12). Verwenden Sie dazu zwei
Sätze Pedalbolzen (24) (L&R) und
Muttern (25). Ziehen Sie diese fest
an. Verbinden Sie die rechte Pedal-
stange (6R) und die linke Pedal-
stange (6L) mit der Verbindungs-
stange (4 & 5). Verwenden Sie dazu
zwei Sätze Bolzen (22&23).
Ziehen Sie diese fest an.
Schritt 2:
Verbinden Sie das Computerkabel
(32) und Spannungskabel & Haken
(33). Setzen Sie die Vorderstange
(10) auf das Grundgestell (1).
Verwenden Sie dazu vier Sätze
Bolzen (28) und Unterlegscheiben
(A) (20).
Art.-Nr. 65226
