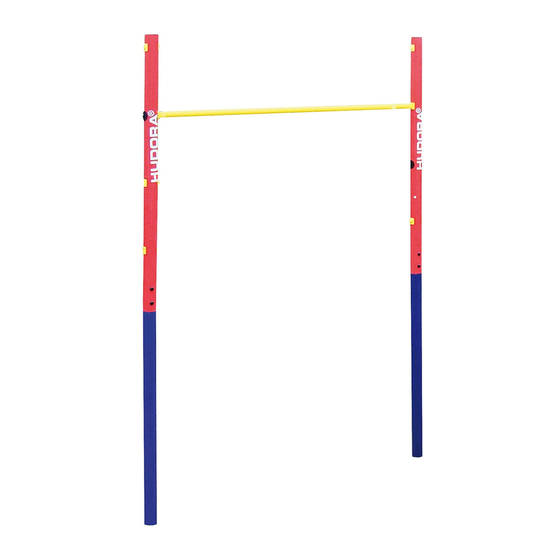

Hudora Fabian Single 64000 Aufbau- Und Gebrauchsanweisung

AUFBAU- UND GEBRAUCHSANWEISUNG
DE
INSTRUCTIONS FOR ASSEMBLY AND USE
EN
ISTRUZIONI PER IL MONTAGGIO E PER L'USO
IT
TEILELISTE | PARTS LIST | ELENCO DEI COMPONENTI | LISTA DE PARTES | LISTE DES PIÈCES | ONDERDELENLIJST
DE
1
Obere Haltestange Top handle bar
2
Untere Haltestange Bottom handle bar
3
Reckstange High bar
4
Schraube M 8 x 20 Screw M 8 x 20
5
Adapterscheibe Adapter disk
6
Unterlegscheibe Bottom disk
7
Adapter Adapter
8
Betonanker Concrete Anchor
9
Anleitung Manual
10 Inbusschlüssel
Allen wrench
11 Lochsicherungsset
Hole protection set
(2 Kappen und 1 Stift) (2 covers and 1 pin)
Weitere in der Lieferung enthaltene Teile sind nicht aufgeführt und werden für den Aufbau nicht benötigt. Other parts included with the package are not listed and are not required for the set-up. Ulteriori
componenti compresi nella fornitura non sono specificati né sono necessari per il montaggio. Otras partes incluidas en el contenido no están en la lista y no son necesarias para el montaje. Toutes les autres
pièces éventuellement livrées ne sont pas indispensables et ne devront donc pas être utilisées. Verdere in de levering aanwezige delen zijn niet vermeld en zijn niet nodig voor de opbouw.
EN IT
Supporti superiori
Supporti inferiori
Barra ginnica
Viti M 8 x 20
Adattatori a disco
Rondelle
Adattatori
Basi da interrare
Istruzioni
Brugola
Set di fissaggio per foro
(2 cappucci e 1 gambo)
Hersteller: HUDORA | Jägerwald 13 | 42897 Remscheid | Germany
INSTRUCCIONES DE MONTAJE Y DE USO
ES
INSTRUCTIONS DE MONTAGE ET MODE D'EMPLOI
FR
MONTAGE- EN GEBRUIKSHANDLEIDING
NL
ES
Vara de soporte superior Barre de soutien supérieur Bovenste steunstang 2x
Barre de soutien inférieure Onderste steunstang 2x
Vara de soporte inferior
Vara transversal Barre rectiligne
Tornillo M 8 x 20 Vis M 8 x 20
Disco adaptador Rondelle
Arandela Rondelle
Adaptador Adaptateur
Pata de anclaje en Ancre en béton
hormigón
Instrucciones Mode d'emploi
Llave Allen Clé Allen
Set de aseguramiento Kit de sécurisation
de orificios des trous (2 capuchons
(2 tapas y 1 clavija) et 1 goupille)
www.hudora.de
FR NL
Rekstang
Schroef M8 x 20
Adapterschijf
Ringen
Adapter
Betonanker
Handleiding
Inbussleutel
Gatenborgingsset
(2 kapjes en 1 pen)
Art.-Nr. 64000
1x
10x
2x
8x
2x
2x
1x
1x
6x
Stand 03/18
1/8
