8.

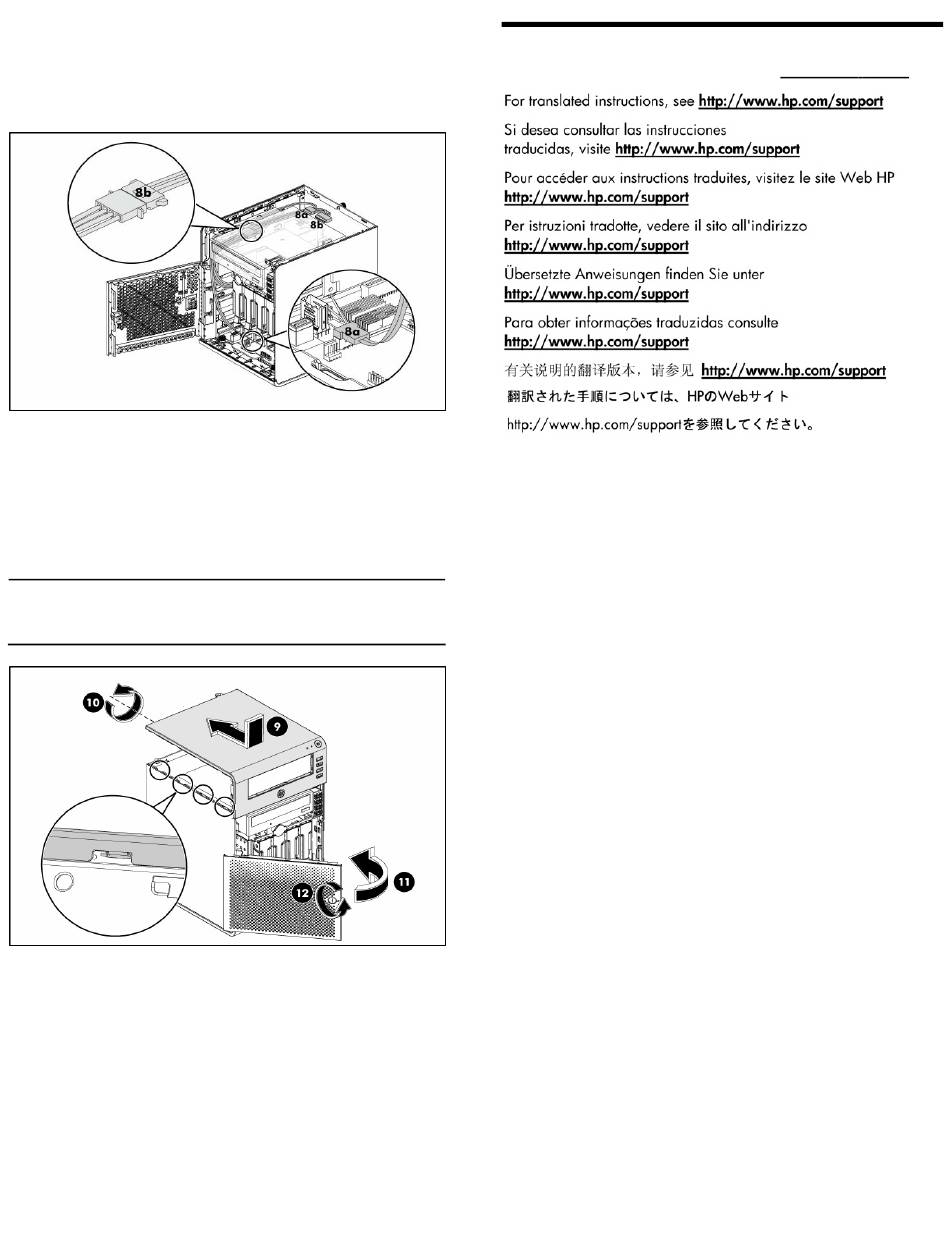

ODD-Kabelverlegung:
8a. Das ODD-Kabel verbindet das ODD mit dem ODD-Anschluss
auf der Systemplatine (J24).
8b. Der SATA-Anschluss verbindet das SATA-ODD-Kabel
mit dem Netzkabel P6.
9.
Schieben Sie die obere Abdeckung nach der Installation des
ODD-Moduls und dem Anschluss der ODD-Kabel wieder auf das
Gehäuse.
10. Ziehen Sie die Rändelschraube an der Rückseite fest, um die
obere Abdeckung am Gehäuse zu befestigen.
11. Schließen Sie die Verkleidungstür des Servers.
12. Schließen Sie mit dem Schlüssel des HP ProLiant MicroServer
die Verkleidungstür zu.
HINWEIS: Die Verwendung von ODD und USB-Schlüssel
sind Kundenoptionen für die Installation des
HP ProLiant MicroServer-Betriebssystems.
Zusätzliche Dokumentation
Zusätzliche Dokumentation finden Sie unter http://www.hp.com.
