pont soit placé sur la carte-connecteur du
module (branchements 13-11 resp. 20-18).

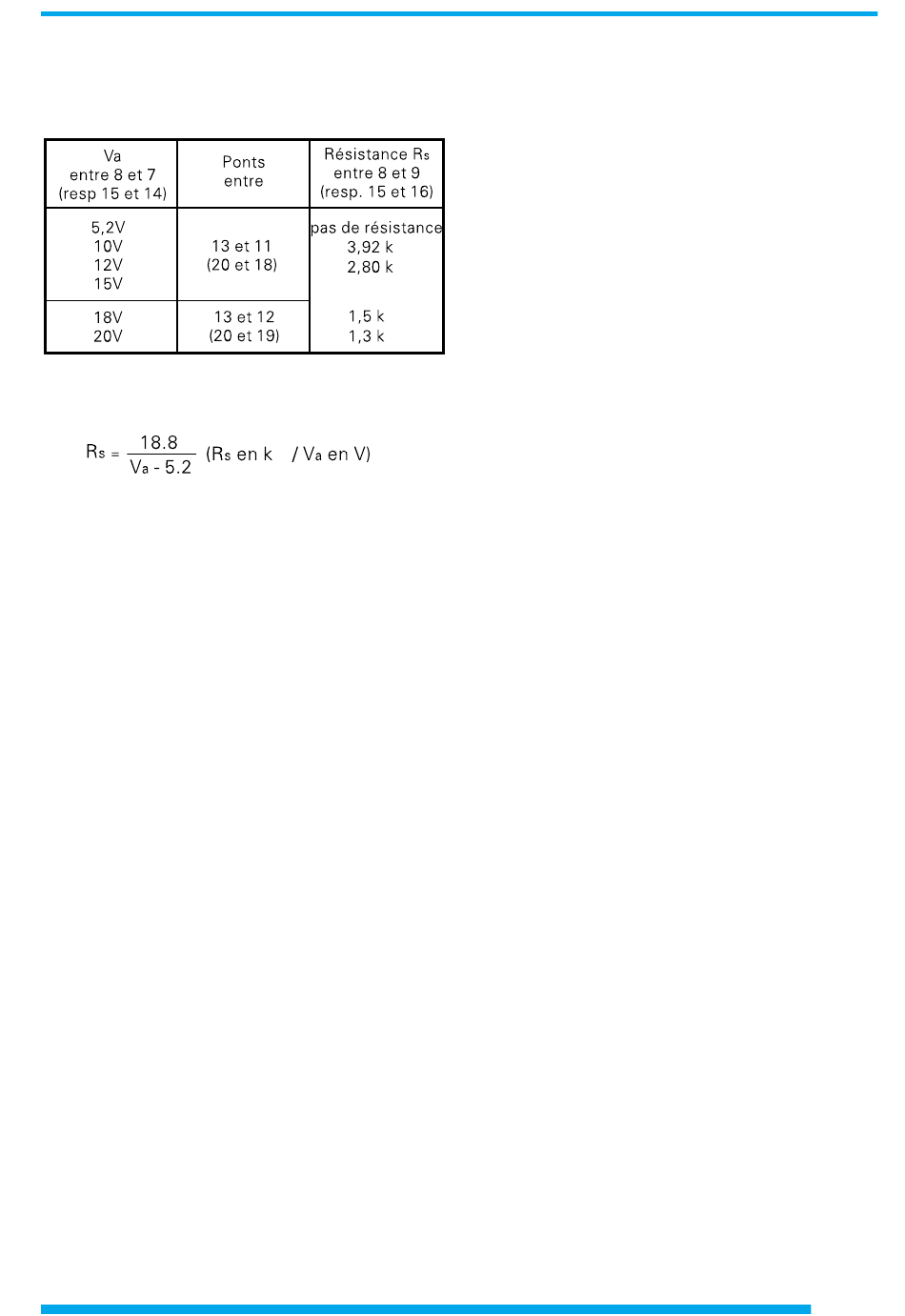

Des tensions plus élevées pourront être
programmées au moyen du tableau suivant:
La résistance R
S
l'équation suivante:
Instructions de maintenance et
d'entretien
Ouverture de l'appareil
En enlevant les deux vis du capot arrière du
coffret ce dernier peut être tiré vers l'arrière.
Auparavant le cordon secteur et évtl. tous les
branchements par câbles BNC s'y trouvant
devront être retirés.
Lors de la fermeture ultérieure de l'appareil il
est à veiller que le coffret se glisse correctement
sous le bord de la face avant et arrière.
Commutation de tension secteur
En usine l'appareil de base HM8001-2 est réglé
sur une tension secteur de 230V. La
commutation sur une autre tension s'effectue
au commutateur de secteur à l'arrière de
l'appareil.
L'utilisation de fusibles rafistolés ou la mise en
court-circuit du porte-fusible sont inadmissibles.
Les dégâts pouvant en résulter ne sont pas
couverts par la garantie.
Type de fusible: dimension 5x20mm; 250V~, C
IEC 127, P.III; DIN 41662 (évtl. DIN 41571, P3)
Coupure: temporisée (T)
Tension secteur Courant nominal fusible
115 V~ ± 10%:
230 V~ ± 10%:
Ω
Ω
peut être calculée par
Ω
T 2 A
T 1 A
Contrôle et calibration
Pour l'exécution de travaux de contrôle et de
calibration il faut ouvrir l'appareil. Toutes les
tensions d'alimentation nécessaires au
fonctionnement des modules se trouvent sur
les contacts des connecteurs dans les
compartiments. La façon la plus facile de les
contrôler est la mesure avec des modules à
Ω
Ω
puissance absorbée assez élevée en place (par
ex. HM8030 et HM8035).
Cependant la charge la plus élevée pourra
également être simulée à l'aide de résistances
à haute puissance.
Pour cela les valeurs de résistances suivantes
sont nécessaires:
pour 2 x5V = 2x5Ω , 5watts;
pour 4x20 V = 4x40Ω, 10watts
Afin que les contacts du connecteur ne soient
pas endommagés, l'on devrait utiliser un
connecteur mâle 22 pôles pour la connection
des résistances. L'on peut également y souder
les résistances 1,3kΩ pour la programmation
des tensions 4x20V ainsi que les 4 ponts de
liaison qui en font partie. Les dispositions des
contacts sont à voir sur le plan de répartition
au connecteur.
La précision des tensions continues dépend
entre autres des réglages des tensions de
référence et des tolérances des résistances
utilisées pour la progràmmation. En usine les
réglages sont effectués avec une précision de
1 %, si bien qu'en utilisant des valeurs de
résistances de 1 % il doit résulter une erreur
max. de 2%. Des variations de tension secteur
de ± 10% ne doivent pas influencer les tensions
d'alimentation pour plus de 0,5%. Le niveau
de tension parasite max. admissible est de
3mV . Pour toutes les mesures seuls des
cc
voltmètres d'une précision minimale de 0,1 %
devraient être employés. Elles doivent être
effectuées directement sur les contacts du
connecteur étant donné que sinon des chutes
de tension peuvent influencer le résultat de
mesure.
Si les tolérances indiquées ne sont pas tenues
il faut chercher la cause. Le cas échéant une
nouvelle calibration des tensions de référence
sera nécessaire. Toute calibration devrait
