9 MONTAGE: ENDPUNKTE

9.1

SCHRITT 1 - MONTAGE DER MOTORSEITE

In diesem Schritt wird die Motorseite des Antriebs über eine speziell angefertigte Kopfplatte mit der
Führungs-Hubsäule verbunden.
HINWEIS
Eine falsche Montage der Motorseite kann den DMD660 beschädigen. Die folgenden
Richtlinien gelten für diese Phase des Montagevorgangs. Bei Nichtbeachtung erlischt
der Garantieanspruch.
• Heben Sie den DMD660 nicht am Kabel hoch
• Stellen Sie sicher, dass die Kopfplatte den Spezifikationen von LOGICDATA
entspricht
• Montieren Sie die Kopfplatte nicht ohne die Gummischeiben
• Verwenden Sie beim Einbau der Kopfplatte nur die von LOGICDATA gelieferten
Schrauben
• Verwenden Sie einen Drehmomentschrauber, um sicherzustellen, dass die
Schrauben mit dem empfohlenen Drehmoment von 2,5 - 3 Nm angezogen werden

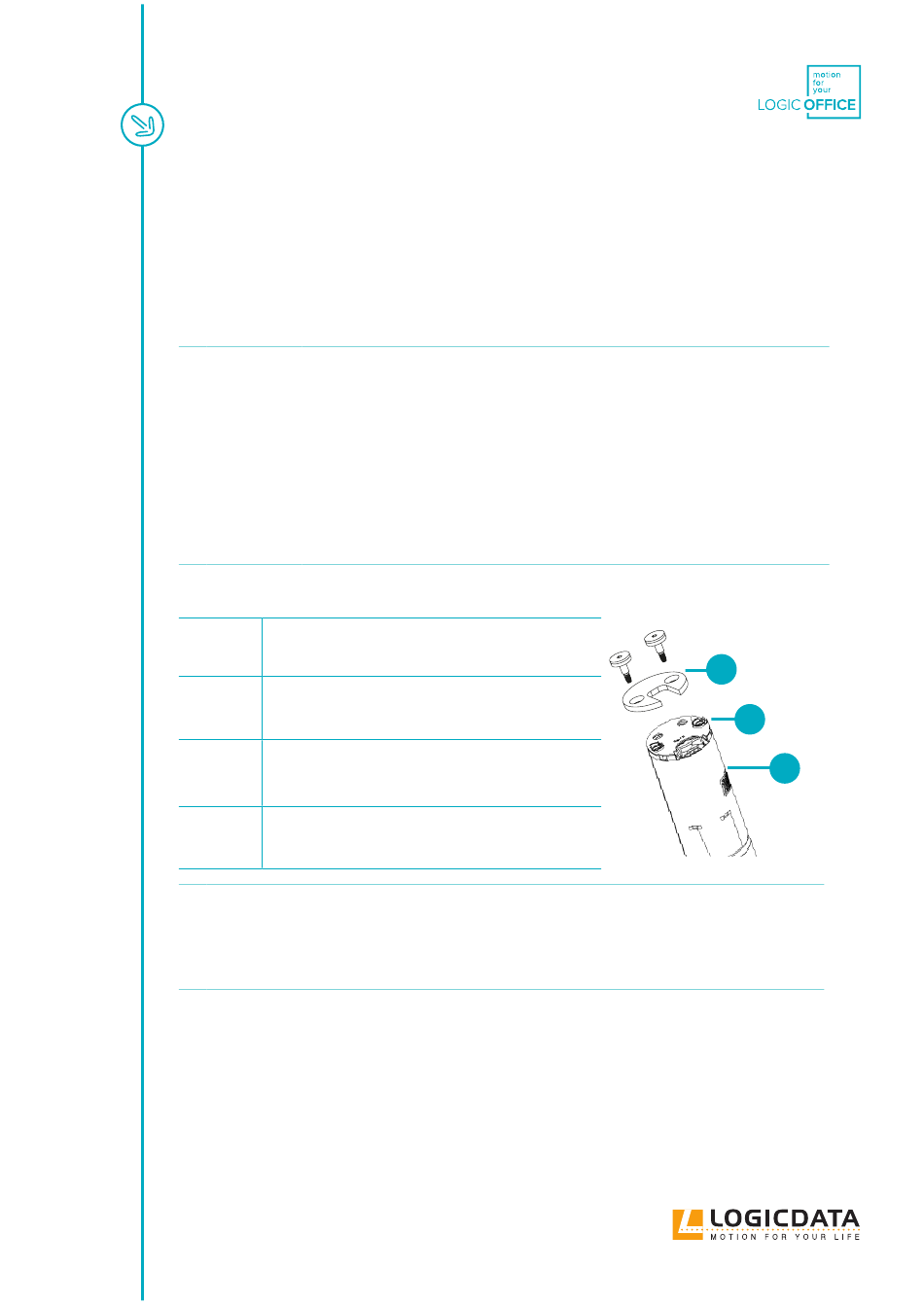

9.1.1 BENÖTIGTE KOMPONENTEN
Montageschrauben und Gummischeiben
1
(Separat zu bestellen: Kontaktieren Sie LOGICDATA)
Kopfplatte
2
Vorgaben von LOGICDATA)
3 DMD660
Werkzeug Drehmomentschrauber
INFO
LOGICDATA stellt Spezifikationen für die Kopfplatte nur auf Anfrage zur
Verfügung. Diese enthalten neben Abmessungen und Toleranzen auch Hinweise
zur Materialauswahl und Montage. Die Nichteinhaltung der Spezifikationen von
LOGICDATA führt zum Erlöschen der Garantieansprüche.

9.1.2 PROZESS

Montage der Motorseite des DMD660:
1. Führen Sie die Montageschrauben durch die Kopfplatte in die Löcher an der Oberseite des
DMD660 ein
2. Ziehen Sie die Schrauben mit dem Drehmomentschrauber mit 2,5 - 3 Nm fest.
HANDBUCH DMD660 // SEITE 22
(kundenseitig entwickelt;
1
Design-
2
3
