6.3 VORBEREITEN DES ANTRIEBS

Vor Beginn der Montage müssen Sie die Motorseite und die Spindelseite des DMD660-Antriebs vorbereiten.

6.3.1 VORBEREITEN DER MOTORSEITE

Bevor die Motorseite des DMD660 in die Führungs-Hubsäule eingebaut werden kann, muss sie sich in der
richtigen Position befinden. Gehen Sie wie folgt vor, um diese Position zu erreichen:
1. Drehen Sie das Aluminiumrohr gegen den Uhrzeigersinn, bis es die Endposition erreicht
2. Drehen Sie das Rohr in die entgegengesetzte Richtung, bis es 1,25 mm von der Endposition
entfernt ist. Dies wird als Einbauposition bezeichnet.

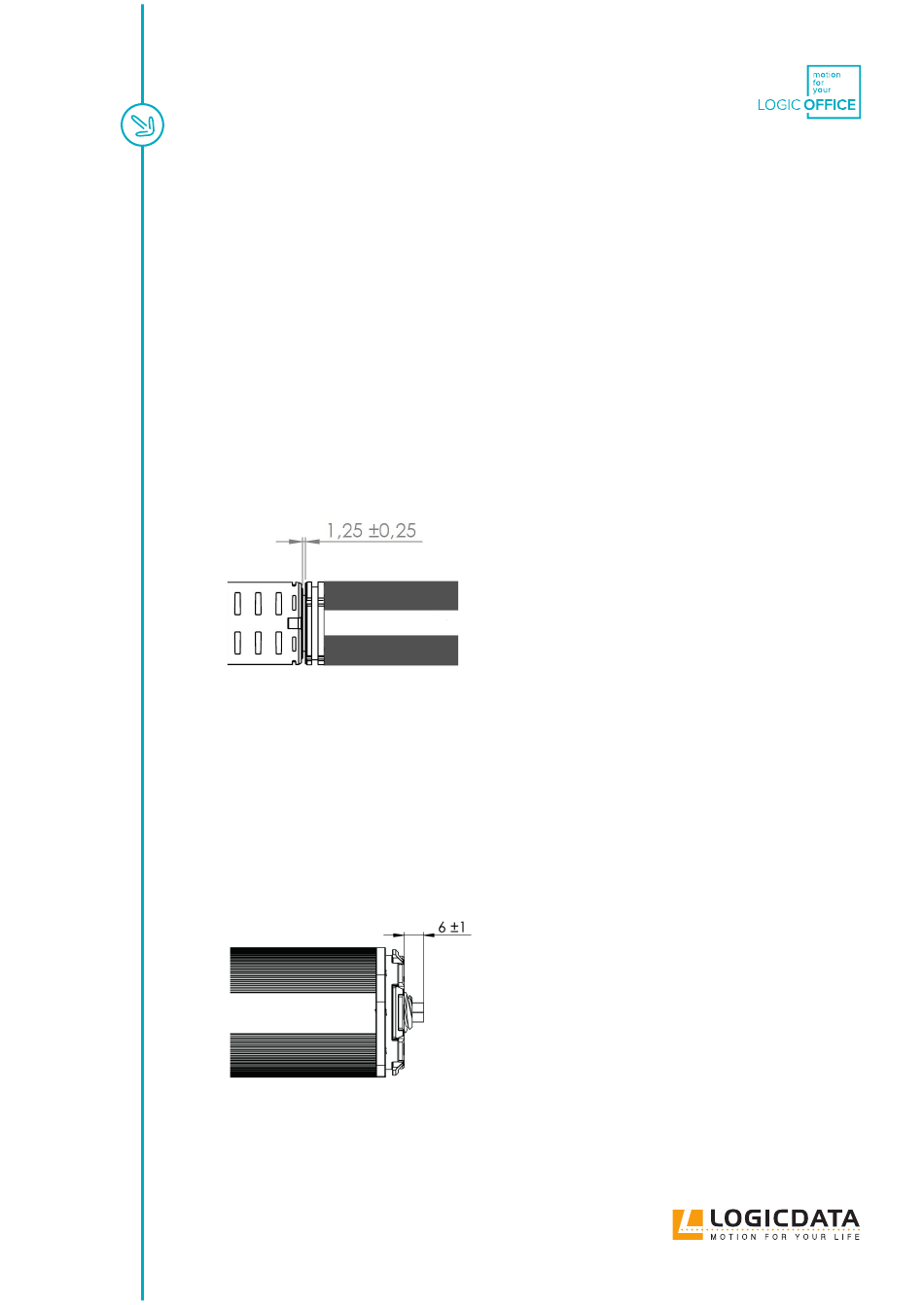

Abb. 4: Vorbereiten der Motorseite

6.3.2 VORBEREITEN DER SPINDELSEITE

Gehen Sie wie folgt vor, um die Einbauposition für die Spindelseite zu erreichen:
2
1. Drehen Sie die Spindel so, dass sie 6 mm aus dem Ende des Antriebs herausragt (Abb. 5)
2. Achten Sie darauf, dass sich die Spindel während der Montage nicht aus dieser Position bewegt
Abb. 5: Vorbereiten der Spindelseite
