8 MONTAGE: DICKES ROHR UNTEN

Dieser Abschnitt beschreibt die Montage des DMD660 in Führungs-Hubsäulen der Variante „Dickes Rohr
unten". Die folgende Montageanleitung gilt nur für Versionen des DMD660 mit Drop&Drive. Wenn Sie
nicht sicher sind, ob Ihre Version des DMD660 mit Drop&Drive ausgestattet ist, lesen Sie das beiliegende
Datenblatt.
Wenn Sie den DMD660 in eine Führungs-Hubsäule der Variante „Dickes Rohr oben" einsetzen, ignorieren
Sie dieses Kapitel und kehren Sie zu Kapitel 7 zurück. Wenn Sie den Antrieb bereits eingesetzt haben, fahren
Sie mit Kapitel 9 fort.
8.1 BENÖTIGTE KOMPONENTEN
1 DMD660 Antrieb
2 Führungs-Hubsäule
3 Mittelrohradapter (montiert in der Führungs-Hubsäule)
8.1.1

MITTELROHRADAPTER

Der Mittelrohradapter (Abb. 8) fixiert den DMD660 am Mittelrohr der Führungs-Hubsäule. Er wird vom
Wiederverkäufer beigestellt.

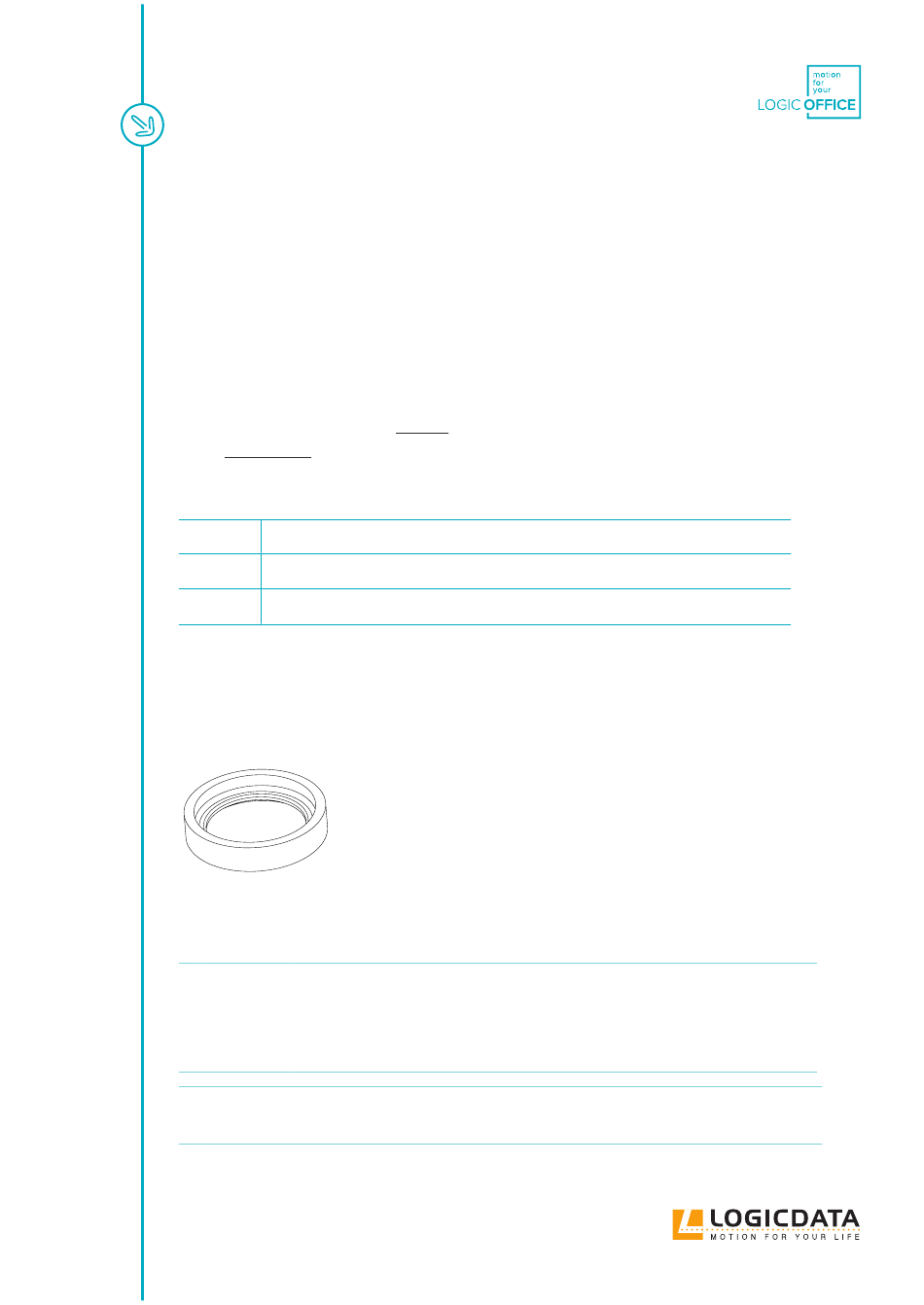

Abb. 8: Beispiel für einen Mittelrohradapter (dickes Rohr unten)
Der Mittelrohradapter muss vor Beginn der Montage sicher im Mittelrohr der Führungs-Hubsäule befestigt
werden.
HINWEIS
LOGICDATA stellt Spezifikationen für den Mittelrohradapter nur auf Anfrage zur
Verfügung. Diese enthalten neben Abmessungen und Toleranzen auch Hinweise zur
Materialauswahl und Montage. Die Montage des Mittelrohres mit einem Adapter, der
nicht von LOGICDATA zugelassen ist, kann zu Schäden am Produkt führen. In einem
solchen Fall erlöschen sämtliche Garantieansprüche.
HINWEIS
Um Schäden am System zu vermeiden, messen Sie die Reibung zwischen den Rohren,
bevor Sie den Antrieb anschließen.
HANDBUCH DMD660 // SEITE 20
