7 MONTAGE: DICKES ROHR OBEN

Dieser Abschnitt beschreibt die Montage des DMD660 in die Führungs-Hubsäule in der Variante "Dickes
Rohr oben". Für die Variante "Dickes Rohr oben" muss eine Adapterhülse (7.1.1 Benötigte Komponenten)
installiert werden.
Wenn Sie den DMD660 in eine Führungs-Hubsäule der Variante „Dickes Rohr unten" einbauen, dann
überspringen Sie dieses Kapitel und fahren Sie mit Kapitel 8 fort.
7.1 EINBAU DER ADAPTERHÜLSE
Bei den Führungs-Hubsäulen der Variante "Dickes Rohr oben" ist eine Adapterhülse erforderlich, um den
Antrieb mit der Führungs-Hubsäule zu verbinden.
Dieser Abschnitt beschreibt den Einbau der Adapterhülse. Wenn Ihr DMD660-Antrieb über einen von
LOGICDATA vormontierte Adapterhülse verfügt, dann überspringen Sie diesen Abschnitt und fahren Sie
mit Kapitel 7.2 fort.

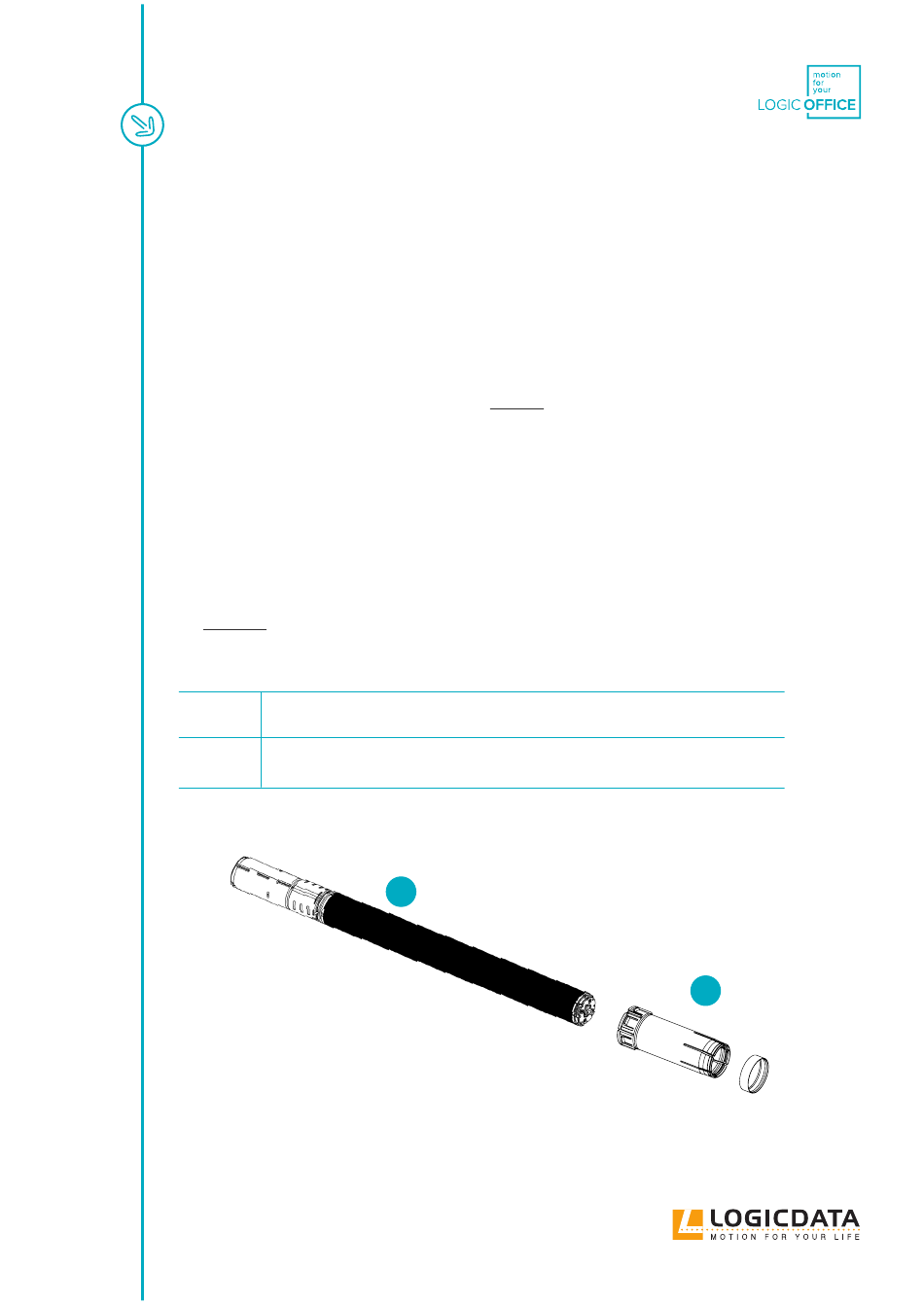

7.1.1 BENÖTIGTE KOMPONENTEN
DMD660 Antrieb
1
Adapterhülse und und Befestigungsring
2
HANDBUCH DMD660 // SEITE 17
1
2
