7.2 EINSETZEN DES ANTRIEBS

In dieser Phase der Montage wird der DMD660 mit einem Mittelrohradapter der Führungs-Hubsäule befes-
tigt. Diese Komponente wird vom Wiederverkäufer bereitgestellt.
HINWEIS
LOGICDATA stellt die Spezifikationen für den Mittelrohrdapter nur auf Anfrage zur
Verfügung. Diese enthalten neben Abmessungen und Toleranzen auch Hinweise zur
Materialauswahl und Montage. Die Montage des Mittelrohres mit einem Adapter, der
nicht von LOGICDATA zugelassen ist, kann zu Schäden am Produkt führen. In einem
solchen Fall erlöschen sämtliche Garantieansprüche.
HINWEIS
HINWEIS
7.2.1 BENÖTIGTE KOMPONENTEN
1 DMD660 Antrieb
2 Führungs-Hubsäule
3 Mittelrohradapter (montiert in der Führungs-Hubsäule)

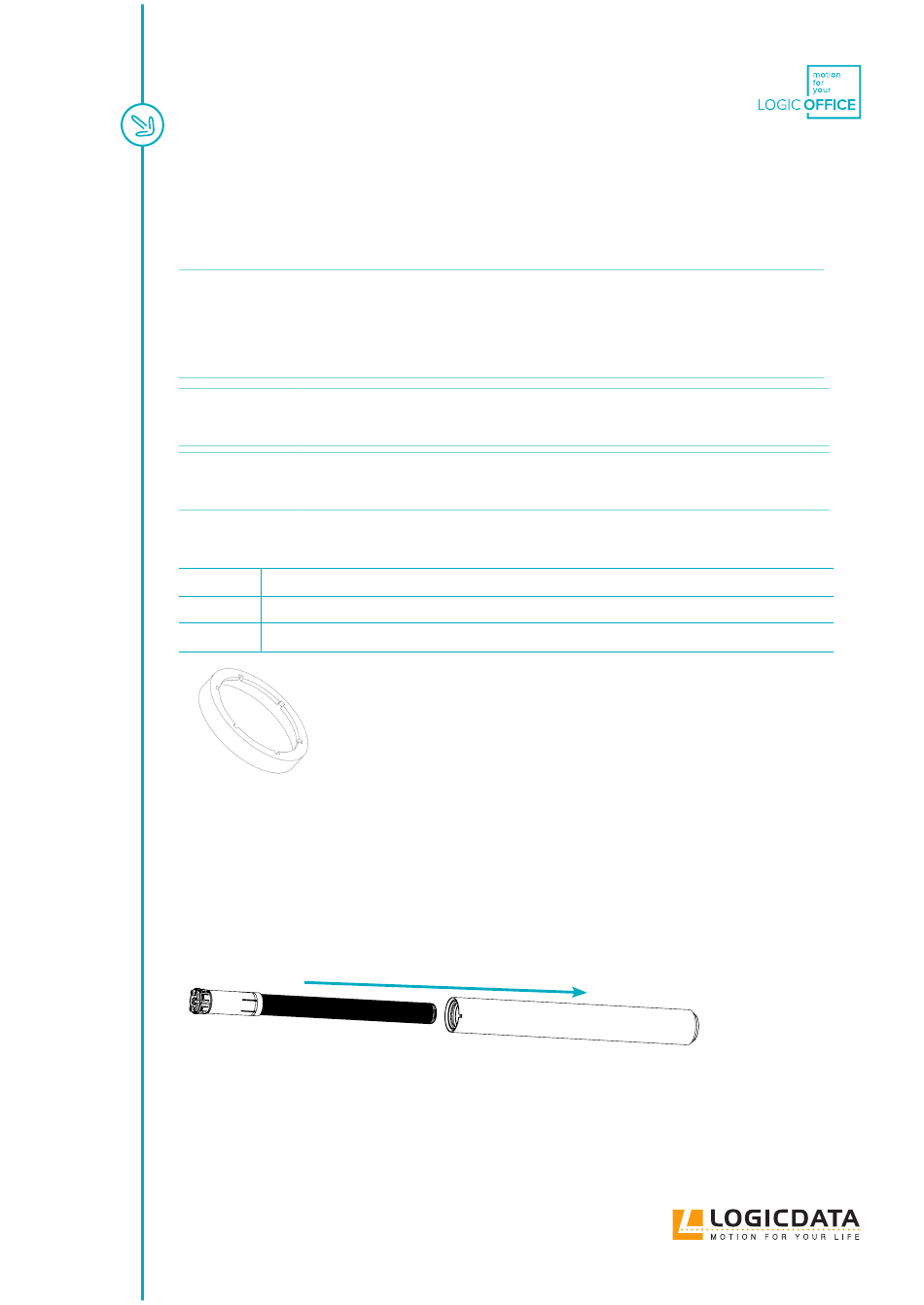

Abb. 6: Beispiel eines Mittelrohradapters (dickes Rohr oben)

7.2.2 PROZESS

8 7
1. Bauen Sie den Mittelrohradapter in das Mittelrohr ein
F
2. Stecken Sie die drei Rohre der Führungs-Hubsäule ineinander
3. Messen Sie den Gleitwiderstand der Rohre
4. Bauen Sie den Antrieb in die Führungs-Hubsäule ein (Fig. 7)
E
D
Abb. 7: Einsetzen des Antriebs in eine zylindrische Führungs-Hubsäule

7.3 ABSCHLUSS DER MONTAGE

C
Nachdem Sie den Antrieb in das Mittelrohr der Führungs-Hubsäule eingebaut haben, lesen Sie bitte Kapitel
9 für Anweisungen zur Montage der Spindel- und der Motorseite.
B
A
8 7
HANDBUCH DMD660 // SEITE 19
Um Schäden am System zu vermeiden, messen Sie die Reibung zwischen den Rohren,
bevor Sie den Antrieb anschließen.
Die auf den Mittelrohradapter einwirkende Kraft darf 150 N nicht überschreiten. Bei
Überschreitung dieser Kraft kann ein funktionaler Reset nicht garantiert werden.
