HINWEIS
Bei beiden Montagevarianten muss der Innendurchmesser des Mittelrohres so
groß sein, dass ein umlaufender Luftspalt von 3 mm zwischen der Innenwand des
Mittelrohres und dem DMD660 gewährleistet ist.
HINWEIS
Führungs-Hubsäulen müssen so konstruiert sein, dass die Motorseite des DMD660
immer nach oben und die Spindelseite immer nach unten zeigt.
HINWEIS
Für eine einwandfreie Funktion müssen die Führungs-Hubsäulen die von
LOGICDATA vorgegebenen Toleranzen einhalten. Bei Nichtbeachtung erlöschen alle
Garantieansprüche. Informationen über Toleranzen werden von LOGICDATA auf
Anfrage veröffentlicht.

6.2.1 SYNCHRONLAUF

Der DMD660 muss am Mittelrohr der Führungs-Hubsäule befestigt werden. Dadurch kann sich das
Mittelrohr der Führungs-Hubsäule synchron bewegen. Der Abstand zwischen dem Mittelrohr und der
Motorseite ist immer gleich dem Abstand zwischen dem Mittelrohr und der Spindelseite (Abb. 3).

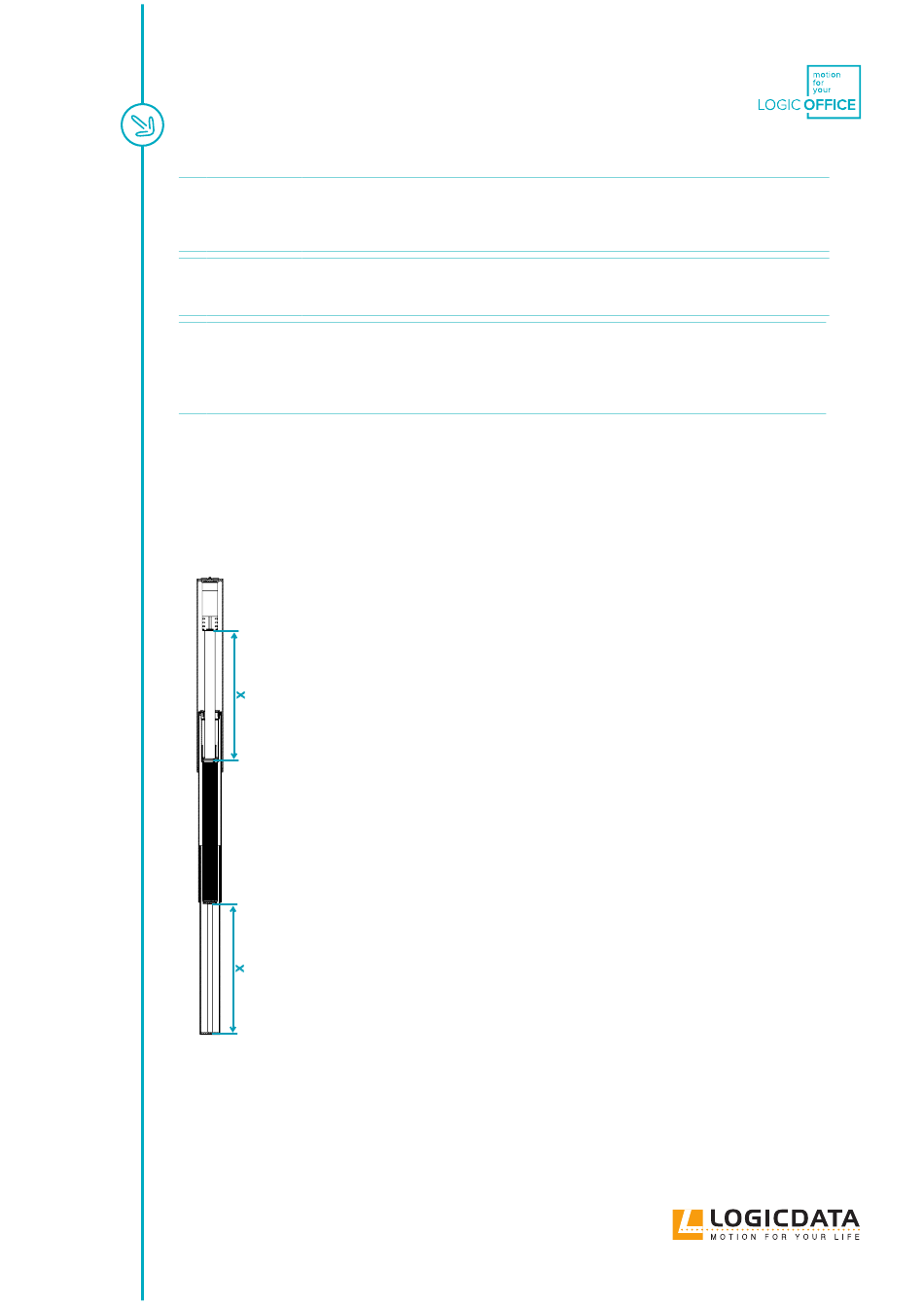

Abb. 3:
Durch die synchrone Bewegung des Mittelrohres bleiben die durch x markierten
Abstände gleich. Die Höhe der Tischplatte hat darauf keinen Einfluss.
HANDBUCH DMD660 // SEITE 15
