HINWEIS
Spezialeinstellungen der Spindel dürfen nur mit Genehmigung von LOGICDATA
vorgenommen werden.
HINWEIS
Um Schäden am System zu vermeiden, heben Sie den DMD660 nicht am Kabel hoch.
INFO
Unterziehen Sie Ihr Produkt unbedingt einer Risikobeurteilung, sodass Sie auf mögli-
che Restgefahren reagieren können. Die Montageanleitung muss in Ihrem Handbuch
für Endbenutzer enthalten sein.

6.2 MONTAGEVARIANTEN

Es gibt zwei Montagevarianten für den DMD660. Welche Variante Sie benötigen, hängt von der Art der
Führungs-Hubsäule ab, in die der Antrieb eingebaut wird. Diese sind wie folgt definiert:
• „Dickes Rohr oben": Das Rohr mit dem größten Durchmesser befindet sich an der Oberseite
(Tischplatte).
• „Dickes Rohr unten": Das Rohr mit dem größten Durchmesser befindet sich an der Unterseite
(Boden).
INFO
Montage- und Sicherheitshinweise für die Variante "Dickes Rohr oben" der Führungs-
Hubsäulen finden Sie in Kapitel 7. Für die Variante "Dickes Rohr unten" der Führungs-
Hubsäulen lesen Sie das Kapitel 8.

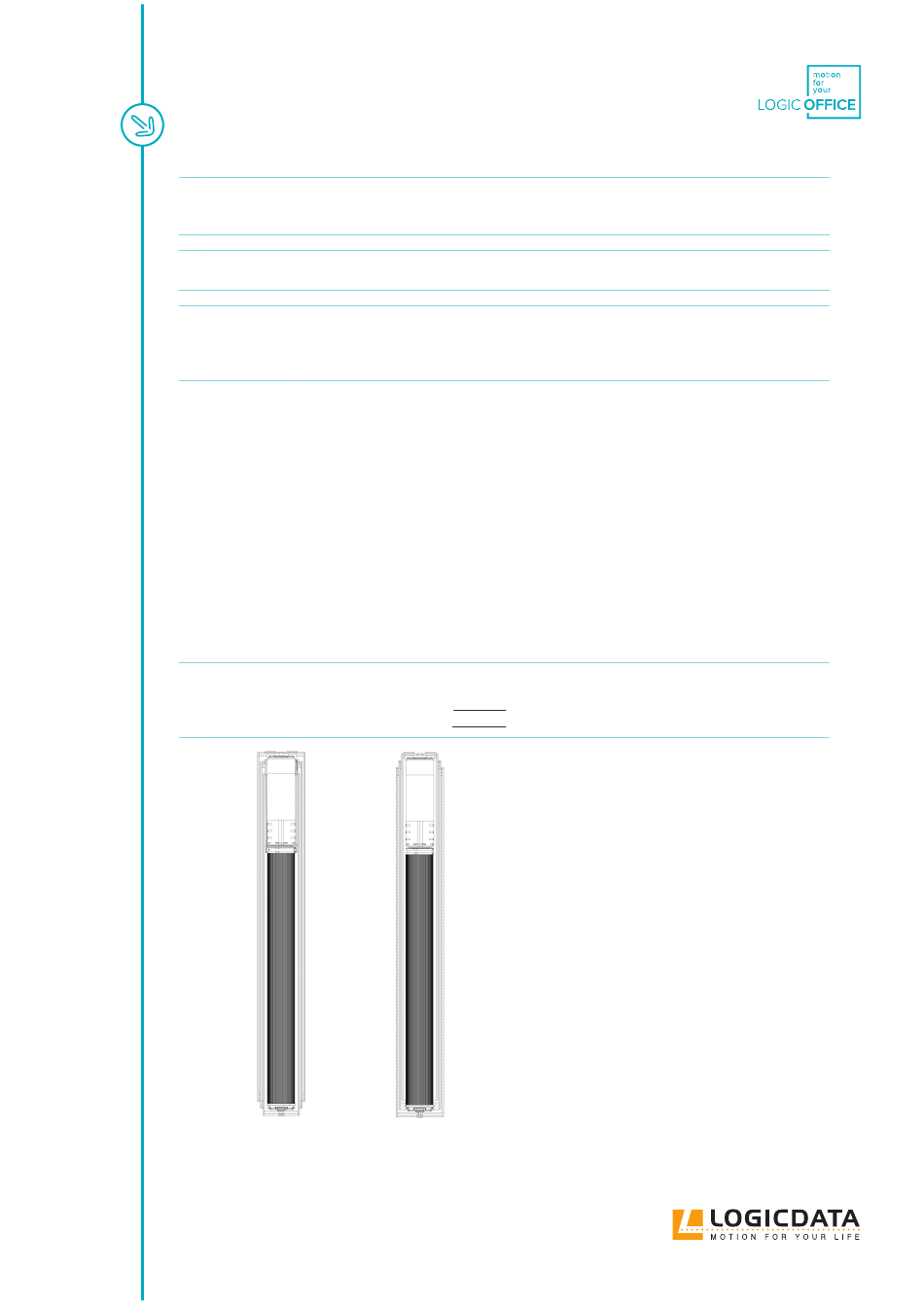

Abb. 2: "Dickes Rohr oben" (links) und "Dickes Rohr unten" (rechts) in eingefahrener Position
HANDBUCH DMD660 // SEITE 14
