6. Montage
Gasarmatur Rp 1" und Rp 1¼"
30
Brenner und Gasarmatur gem. Tabelle auf Seite 18 bilden eine
komplette baumustergeprüfe Einheit.
Die herkömmlichen Komponenten der Gasstraße sind zu einer
Funktionseinheit zusammengefasst:
Wesentliche Teile sind:
• Schmutzfangeinrichtung mit Sieb und Filtermatte
• Gasdruckregler, vordruckausgeglichen mit Nullabschluss
• Druckwächter, Einstellbereich 2,5-50 mbar
• Sicherheitsmagnetventil Kl. A, schnell öffnend, schnell schließend
• 2. Magnetventil Kl. A, langsam öffnend, schnell schließend, mit
Einstellmöglichkeit für Startmenge und Hauptmenge, Stufe 1
• Messnippel für Eingangs- und Düsendruck
• Elektrischer Anschluss über zwei Steckverbindungen
Eingangsdruck bis max. 360 mbar
{Technische Regeln für Gasinstallationen (DVGW-TRGI) beachten}

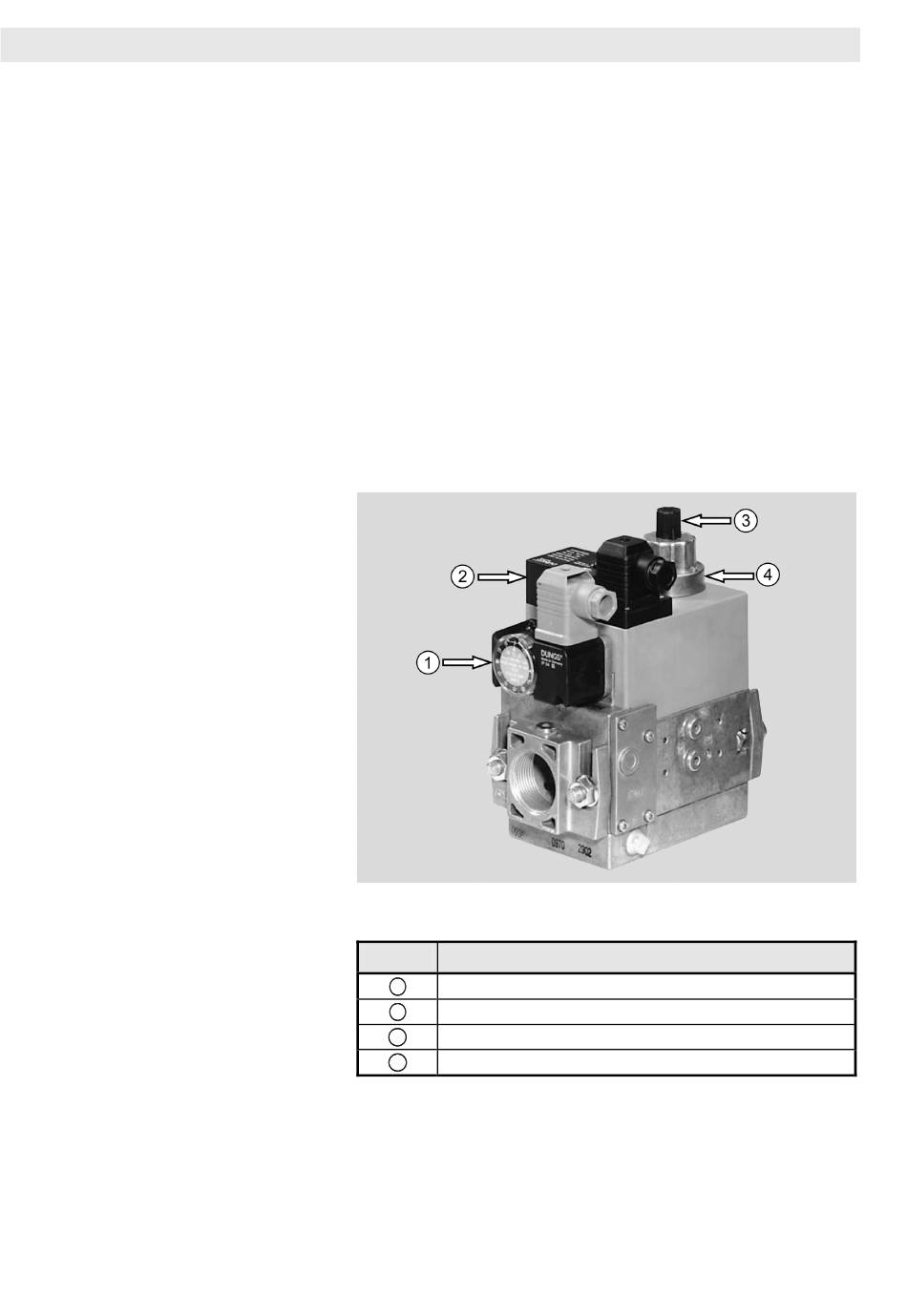

Abb. 9:
Gasarmatur einstufig
Legende zu Abb. 9:
Kürzel
Gasdruckwächter
1
Gasdruckregler
2
Startgasmenge
3
Gasmenge Stufe 1
4
Bedeutung
GE 2
