1. T-Holmanschluss
17. Laden Sie das Akku auf, siehe Bedienungsan-
leitung für das Lithium-Akku-Ladegerät.
Hinweis:
Das Akku wird teilweise aufgeladen
versandt (ca. 40 %). Diese Ladung reicht aus,
sodass Sie Funktionstests an der Maschine
durchführen und die Maschine zum Abschließen
des Setups bewegen können; Sie sollten das
Akku jedoch ganz aufladen, bevor Sie die
Maschine verwenden.

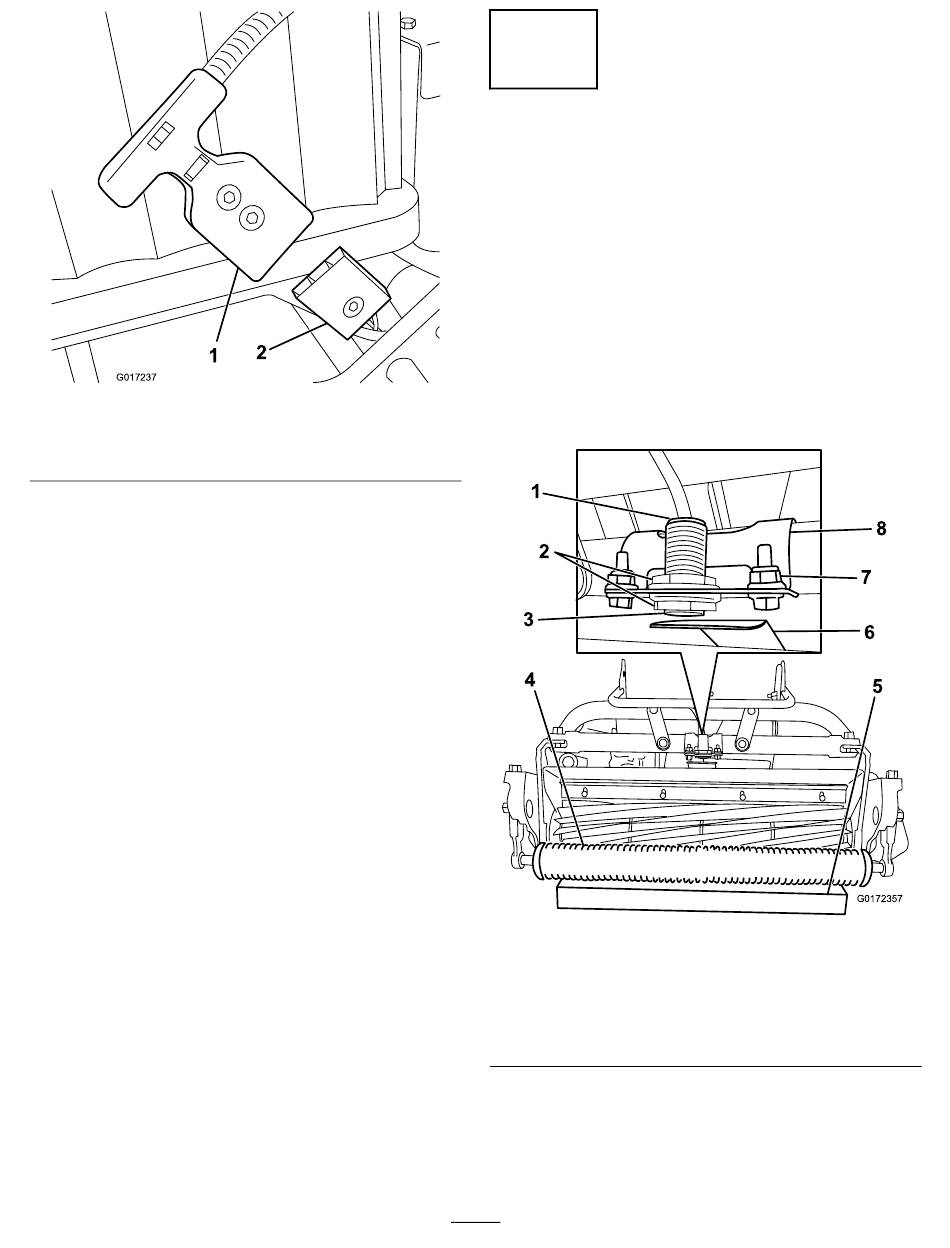

Bild 16
2. Netzstecker an der
Akkuplattform
6
Einstellen des
EZ-Turn-Sensors
Keine Teile werden benötigt
Verfahren
1. Stellen Sie sicher, dass die Maschine auf einer
flachen, ebenen Oberfläche steht, und die
Antriebstrommel auf dem Boden ist.
2. Lösen Sie die Klemmmuttern am Sensor und
stellen Sie den Sensor so ein, dass ein Gewinde
g017237
unter der unteren Klemmmutter sichtbar ist
17).
1. Sensorlampe (oben)
2. Klemmmuttern
3. EZ-Turn-Sensor
4. Rolle
3. Ziehen Sie die Klemmmuttern an, um den
Sensor zu befestigen.
4. Stellen Sie einen 3,8 cm dicken Block unter die
Rolle an der Frontschneideinheit
14
Bild 17
5. 3,8-cm-Block
6. Zielplatte
7. Halterungsbefestigungen
8. Sensorhalterung
(Bild 17).
(Bild
g017357
