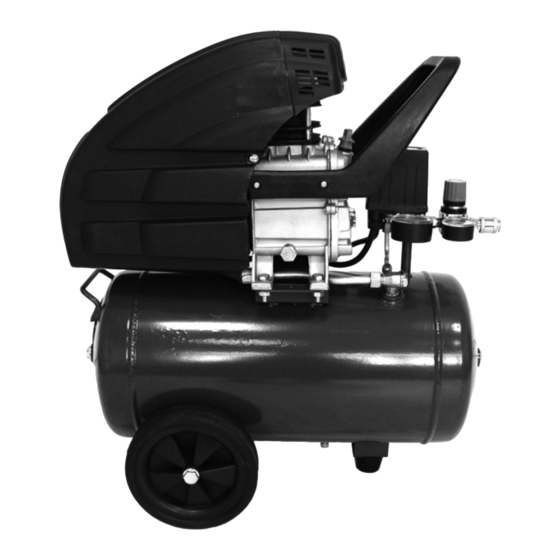

- Seite 1 4007403_01017_D_SPK7:_ 28.11.2007 13:20 Uhr Seite 1 Bedienungsanleitung Kompressor Stand der Ausgabe: 2007 KCK 210/8/24 Set Art.-Nr.: 40.074.03 I.-Nr.: 01017...
- Seite 2 4007403_01017_D_SPK7:_ 28.11.2007 13:20 Uhr Seite 2...
- Seite 3 4007403_01017_D_SPK7:_ 28.11.2007 13:20 Uhr Seite 3...
- Seite 4 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 4...
- Seite 5 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 5...
- Seite 6 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 6...
-
Seite 7: Inhaltsverzeichnis
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 7 Inhaltsverzeichnis 1. Erklärung der Hinweissymbole S. 8 2. Gerätebeschreibung S. 9 3. Anwendungsbereich S. 9 4. Hinweise zur Aufstellung S. 9 5. Sicherheitshinweise S. 9 - 12 6. Lieferumfang S. 12 7. Montage und Inbetriebnahme S. -
Seite 8: Erklärung Der Hinweissymbole
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 8 1. Erklärung der Hinweissymbole Gebrauchsanweisung beachten! Gehörschutz tragen! Warnung vor elektrischer Spannung Warnung vor heißen Teilen... -
Seite 9: Gerätebeschreibung
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 9 2. Gerätebeschreibung Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerbli- (Abb. 1/2/3) chen, handwerklichen oder industriellen Ein- satz konstruiert wurden. Wir übernehmen keine 1. Ansaug-Luftfilter Gewährleistung, wenn das Gerät in Ge-werbe-, 2. - Seite 10 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 10 Personen (einschließlich Kinder) mit einge- Zweckentfremden Sie nicht das Kabel schränkten physischen, sensorischen oder gei- – Ziehen Sie den Kompressor nicht am stigen Fähigkeiten oder mangels Erfahrung Kabel, und benutzen Sie es nicht, um den und/oder mangels Wissen benutzt zu werden, Stecker aus der Steckdose zu ziehen.
-
Seite 11: Sicherheitshinweise Beim Farbspritzen
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 11 statt ersetzt werden. 5.3 Sicherheitshinweise beim Farbspritzen 15. Achtung! Keine Lacke oder Lösungsmittel mit einem – Zu Ihrer eigenen Sicherheit, benutzen Flammpunkt von weniger als 55° C verar- Sie nur Zubehör und Zusatzgeräte, die in beiten. -
Seite 12: Lieferumfang
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 12 nahmen zu treffen. 7.4.Austausch des Öl-Verschlussstopfens Die Aufsichtsbehörde kann im Einzelfall (13) Entfernen Sie mit einem Schraubenzieher den erforderliche Überwachungsmaßnahmen Transportdeckel der Öleinfüllöffnung (Bild 8) anordnen. und setzen Sie den beiliegenden Öl-Ver- Ein Druckbehälter darf nicht betrieben wer- schlussstopfen (13) in die Öleinfüllöffnung ein den, wenn er Mängel aufweist, durch die (Bild 9). -
Seite 13: Schnellkupplung (6/8) Anschließen
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 13 rote Knopf (12) gedrückt werden. (Bild 1/2) 8. Technische Daten 7.7 Schnellkupplung (6/8) Netzanschluss: 230 V ~ 50 Hz Anschließen: Motorleistung: 1,5 kW Schieben Sie den Nippel Ihres Druckluft- Kompressor-Drehzahl min 2800 schlauches in die Schnellkupplung, Hülse springt automatisch nach vorn. -
Seite 14: Anleitung Für Das Adapterset
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 14 Farbspritzpistole mit Fließbecher (Bild TIPP: Um Beschädigungen des Ventils zu vermeiden, sollten Sie die Ball-Nadel vor dem Einführen etwas anfeuchten. Arbeitsdruck in bar: Ventil-Adapter (Bild 16) Einsatzbereich: Die Farbspritzpistole eignet sich hervorra- Einsatzbereich: Passt für Ventile von Fahr- gend für alle kleineren Grundierungs- und radreifen. -
Seite 15: Reinigung Und Wartung
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 15 11. Reinigung und Wartung Das Kondenswasser ist täglich durch Öffnen des Entwässerungsventils (18) (Bodenseite des Druckbehälters) abzulassen. Achtung! Ziehen Sie vor allen Reinigungs- und Achtung! Wartungsarbeiten den Netzstecker. Das Kondenswasser aus dem Druckbe- hälter enthält Ölrückstände. Entsorgen Sie Achtung! das Kondenswasser umweltgerecht bei Warten Sie bis der Verdichter vollständig... -
Seite 16: Transport
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 16 Ist das Öl herausgelaufen, setzen Sie die Öl- 12. Ersatzteilbestellung Ablassschraube (15) wieder ein. Füllen Sie das neue Öl in die Öleinfüllöffnung (13) ein, bis der Bei der Ersatzteilbestellung sollten folgende maximale Füllstand erreicht ist (Bild 10). An- Angaben gemacht werden;... - Seite 17 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 17 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen ver- brauchte Elektrowerkzeuge getrennt gesam- melt werden und einer umweltgerechten Wie- derverwertung zugeführt werden.
-
Seite 18: Mögliche Ausfallursachen
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 18 14. Mögliche Ausfallursachen Problem Ursache Lösung Kompressor läuft nicht 1. Netzspannung nicht vorhan 1. Kabel, Netzstecker, Siche- rung und Steckdose über- prüfen. 2. Netzspannung zu niedrig 2. Zu lange Verlängerungska- bel vermeiden. Verlänge- rungskabel mit ausreichen- dem Aderquerschnitt ver- wenden. -
Seite 19: Ersatzteilabbildung
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 19 15. Ersatzteilabbildung... -
Seite 20: Ersatzteilliste
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 20 16. Ersatzteilliste Pos Nr Art.-Nr. Beschreibung 40.074.00.01.001 Tank 40.074.00.01.002 Mutter 40.074.00.01.003 Federrring 40.074.00.01.004 Beilagscheibe 40.074.01.01.001 40.074.01.01.002 Radbolzen 40.074.01.01.003 Beilagscheibe 40.074.00.01.008 O-Ring 40.074.00.01.009 Verschlusskappe 40.074.00.01.010 Dichtung 40.074.00.01.011 Rohr 40.074.00.01.012 Federring 40.074.00.01.013 hinteres Gehäuse 40.074.00.01.014 vorderes Gehäuse 40.074.00.01.015 Lüfterrad 40.074.00.01.016... - Seite 21 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 21 Pos Nr Art.-Nr. Teilename 40.074.00.01.039 Kolben 40.074.00.01.040 Ölabstreifring 40.074.00.01.041 Kolbenring 40.074.00.01.042 Zylinderdichtung 40.074.00.01.043 Ventilplattendichtung 40.074.00.01.044 Verbindungsstück 40.074.00.01.045 Schraube 40.074.00.01.046 Luftfilter 40.074.00.01.047 Zylinderkopf 40.074.00.01.048 Zylinderkopfdichtung 40.074.00.01.049 Ventilplattendichtung 40.074.00.01.050 Fixierstift 40.074.00.01.051 Einlassventil 40.074.00.01.052 Sicherungsring 40.074.00.01.053 Kolbenbolzen 40.074.00.01.054 Selbstsichernde Mutter 40.074.01.01.004...
-
Seite 22: Konformitätserklärung
28.11.2007 13:21 Uhr Seite 22 17. Konformitätserklärung Konformitätserklärung Hans Einhell AG · Wiesenweg 22 · D-94405 Landau/Isar erklärt folgende Konformität gemäß EU-Richtlinie dichiara la seguente conformità secondo la und Normen für Artikel direttiva UE e le norme per l’articolo declares conformity with the EU Directive attesterer følgende overensstemmelse i... - Seite 23 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 23 Technische Änderungen vorbehalten...
- Seite 24 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 24 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig.
- Seite 25 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 25...
- Seite 26 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 26...
-
Seite 27: Garantieurkunde
4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 27 17. GARANTIEURKUNDE III/31/2008 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. - Seite 28 4007403_01017_D_SPK7:_ 28.11.2007 13:21 Uhr Seite 28 EH 11/2007...
