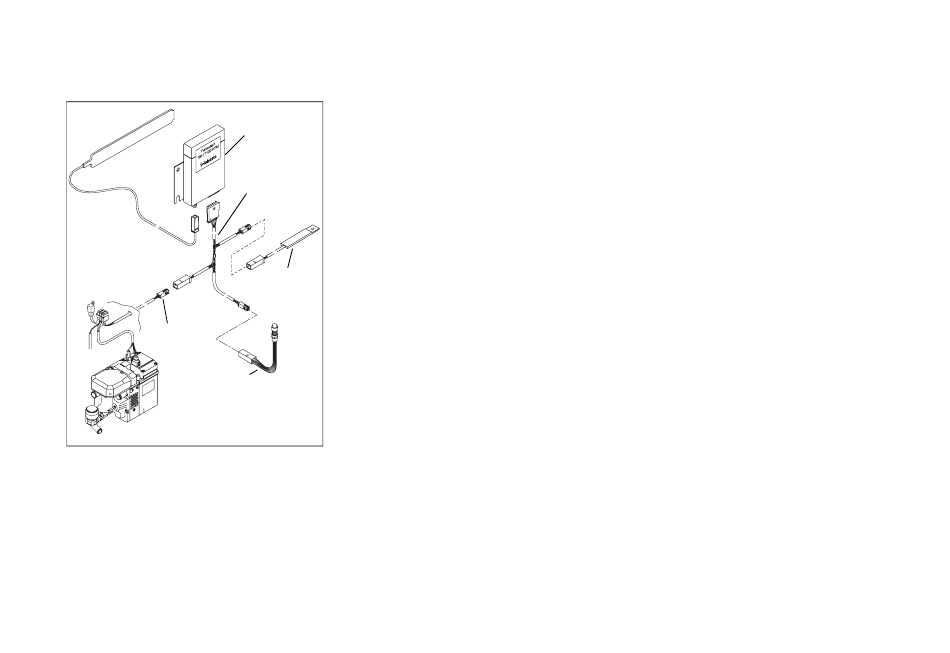

In Verbindung mit Taster

Empfänger
ESVT-Adapter
Stecker
Vorwahluhr
Taster
Einpinnen der Leitungen am ESVT-Adapter:
siehe
- Anlage 3 für analoge Ansteuerung
- Anlage 5 für W-Bus-Ansteuerung
- ESVT-Adapter mit dem 4-poligen
Stecker Vorwahluhr verbinden
- ESVT-Adapter mit dem Telestart-Emp-
fänger verbinden
- ESVT-Adapter mit dem Temperatur-
sensor verbinden (nur bei Telestart
T100 HTM)
- An dem mit dem Kunden
abgestimmten Einbauort Bohrung
Ø 16 mm erstellen.
- Taster einbauen
HINWEIS:
Beim Einsetzen der Kontakte in das Steckhül-
Temperatur-
Sensor
sengehäuse des Tasters auf farbliche Zuord-
(nur bei
nung zum ESVT-Adapter achten.
T100 HTM)
- Kontakte in Steckhülsengehäuse des
Tasters einsetzen
- ESVT-Adapter mit dem Anschlussstek-
ker am Taster verbinden.
ACHTUNG:
Die werkseitige Einstellung des Schaltein-
gangs muss von Vorwahluhr auf Taster ge-
ändert werden. Siehe Seite 2.
Telestart T91 / T100 HTM
Telestart T80 mit Vorwahl-
uhr vorhanden
- Empfänger Telestart T80 ausbauen
- Empfänger Telestart T91 / T100 HTM
gemäß Einbauanweisung einbauen
Hinweis:
Zur Montage des Empfängers T91 /
T100 HTM kann der Halter des T80 verwen-
det werden
- Y-Adapter ausbauen und durch
ESVT-Adapter ersetzen
Einpinnen der Leitungen am ESVT-Adapter:
siehe
- Anlage 2 für analoge Ansteuerung
- Anlage 4 für W-Bus-Ansteuerung
