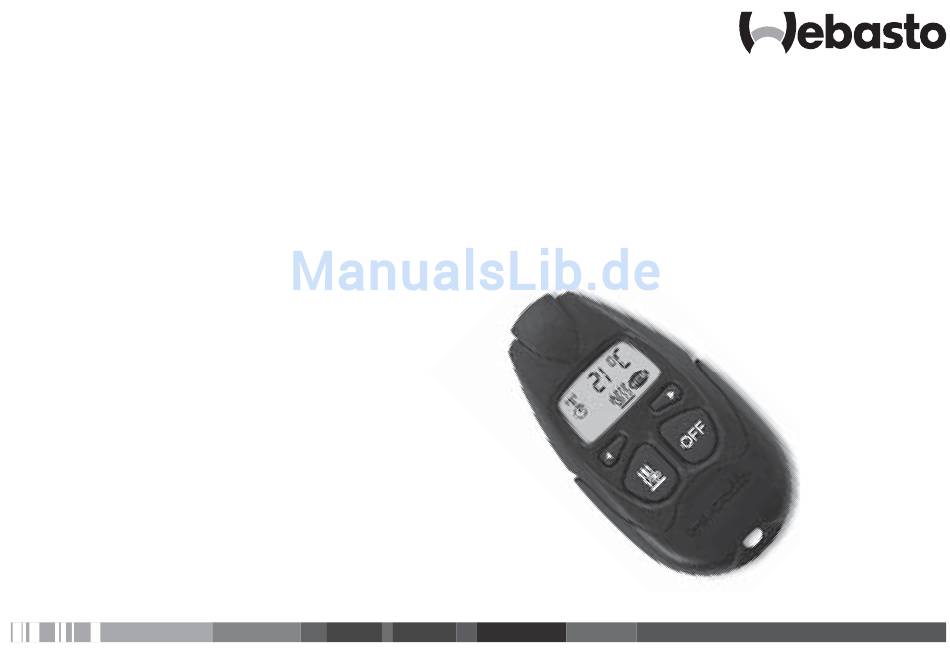

  • Seite 1 Telestart T100 HTM...
  • Seite 2 Deutsch English Français Italiano Español Nederlands Dansk...
  • Seite 3 Allgemein Sehr geehrte Webasto-Kundin, sehr geehrter Webasto-Kunde! Wir freuen uns, dass Sie sich für dieses Webasto Produkt entschieden haben. Wir gehen davon aus, dass Ihnen die Bedienung und Funktionsweise von der einbauenden Werkstatt / Servicestelle zur vollsten Zufriedenheit erklärt wurde. In dieser Bedienungsanweisung möchten wir nochmals einen Überblick über den...

  • Seite 4: Pflege Und Handhabung

    Nicht betrieben werden darf das Heizgerät: • an Tankstellen und Tankanlagen. • an Orten, an denen sich leicht entzündbare Gase oder Stäube bilden können, sowie an Orten, an denen leicht entflammbare Flüssigkeiten oder feste Materialien lagern Brand-, Explosions- und (z. B. in der Nähe von Brennstoff-, Kohlen- Erstickungsgefahr und Holzstaub, Getreidelagern, trockenem Gras und Laub, Kartonagen, Papier usw.).
  • Seite 5 Modusänderung am Sender vorgenommen werden (siehe Punkt "Modus anzeigen und einstellen"). Bei den Heizgeräten Thermo Top E und C, die analog mit dem Telestart T100 HTM verbunden sind, kann die Funktion Standlüften (Fahrzeuginnenraum belüften) nur durch den zusätzlichen Einbau eines Sommer-/ Winterschalters (Option) gewährleis- tet werden.
  • Seite 6 Abhängig von der Innenraumtemperatur des Fahrzeugs und der gewählten Komfortstufe übernimmt das Heating-Time-Management (Heiz-Zeit-Management) die Berechnung der Heizdauer und des Einschaltzeitpunktes des Heizgerätes. Hierzu sind nur die Aktivierung des Automatikmodus und die Eingabe des gewünschten Abfahrzeitpunktes notwendig. Eine optimale Signalübertragung wird in freiem Gelände oder von erhöhten Standorten aus erreicht.

  • Seite 7: Allgemeine Hinweise Zur Bedienung

    Wird 30 Sekunden lang keine Taste betätigt, so wird der Einstellmodus automatisch beendet. Veränderte Einstellwerte werden mit übernommen. Anzeige der Funkübertragung Findet eine Funkübertragung zwischen dem Telestart T100 HTM Sender und dem Empfänger statt, so wird diese durch das Symbol in der linken oberen Ecke des...
  • Seite 8 Öffnen des Batteriefachdeckels 1. Die beiden Laschen nach außen biegen 2. Deckel nach unten abziehen Anzeige des Batteriezustands Batterie voll kein Batteriesymbol Batterie halb leer Batterie leer...

  • Seite 9: Batteriewechsel / Entsorgungshinweise

    Batteriewechsel / Entsorgungshinweise HINWEIS: Batterien sowie Elektronikgeräte sind Gegenstand der europäischen Richtlinie 2006/66/EG bzw. 2002/ 96/EG in den aktuellen Fassungen und dürfen nicht in den Hausmüll gegeben werden. Jeder Verbraucher ist damit gesetzlich verpflichtet, Batterien und Elektronikalt-/ schrottgeräte nur in gekennzeichneten Recyclingbehältern bei einer Abfallsammelstelle oder im Einzelhandel zu entsorgen.
  • Seite 10 Telestart-Sender anlernen Thermo Top E und C 1. Batterie in das Batteriefach des Senders einlegen. 2. Sicherung 1 A (schwarz) aus dem Heizgeräte-Sicherungshalter entfernen (Spannungsunterbrechung Empfänger). 3. Mindestens 5 Sekunden warten und Sicherung wieder einsetzen. 4. Nach etwa 2 Sekunden, aber innerhalb von 6 Sekunden die OFF-Taste am Sender für mindestens 1 Sekunde drücken.
  • Seite 11 Telestart-Sender anlernen Thermo Top Evo Wie oben beschrieben für Thermo Top E und C, aber entweder Sicherung 1 A (schwarz, Fahrzeuginnenraum) oder Sicherung 30 A (grün, Motorraum) entfernen (Spannungsunterbrechung Empfänger). min. min. 1 s. 5 s. min. 2 s. oder max.

  • Seite 12: Handhabung Bei Längerer Nichtnutzung

    Handhabung bei längerer Nichtnutzung Bei längerer Nichtnutzung des Handsenders, empfehlen wir zur Erhöhung der Lebensdauer der Batterie, diese aus dem Handsender zu entnehmen. ACHTUNG: Nicht im Fahrzeug, sondern in trockener Umgebung bei Raumtemperatur lagern. Wiederinbetriebnahme: 1. Batterie in das Batteriefach des Senders einlegen. 2.

  • Seite 13: Uhrzeit Anzeigen Und Einstellen

    Uhrzeit anzeigen und einstellen Anzeigen 1x betätigen Einstellen gleichzeitig betätigen Symbol blinkt Uhrzeit stellen gleichzeitig betätigen Uhrzeit eingestellt...

  • Seite 14: Modus Anzeigen Und Einstellen

    Modus anzeigen und einstellen Der Modus wird durch folgende Symbole dargestellt: Heizen Lüften (bitte die Informationen unter Punkt "Verwendung" beachten) Anzeigen 3x betätigen Einstellen gleichzeitig betätigen Symbol blinkt Modus einstellen gleichzeitig betätigen Modus eingestellt...
  • Seite 15 Heizgerät oder Lüftung* einschalten Telestart senkrecht nach oben halten. betätigen (ca. 1 Sekunde) bis folgendes Symbol erscheint: Das Signal wurde empfangen und an das Heizgerät weitergeleitet. Die Anzeige enthält als Einschaltkontrolle das Symbol für den Modus und die Restlaufzeit. Das Signal wurde nicht fehlerfrei übertragen. Nach Standortwechsel den Sendevorgang wiederholen.

  • Seite 16: Heizgerät Oder Lüftung Ausschalten

    HINWEIS: Wenn keine speziellen Anweisungen zum Einstellen der Fahrzeugheizung bei Standheizungsbetrieb vorliegen, muss vor dem Einschalten des Heizgerätes die Fahrzeugheizung auf "warm" gestellt werden. Das Fahrzeuggebläse ist im Modus Heizen und Modus Lüften bei 3-stufigem Geblä- se auf die 1. und bei 4-stufigem Gebläse auf die 2. Stufe einzustellen. Bei stufenlosem Gebläse auf mindestens 1/3 der Gebläseleistung einstellen.

  • Seite 17: Ausschalten Mit Taster (Optional Im Fahrzeug Montiert)

    Ausschalten mit Taster (optional im Fahrzeug montiert) Wurde das Heizgerät mit dem Telestart eingeschaltet, so ist der im Fahrzeug mon- tierte Taster einmal zu betätigen. Ein- und Ausschalten mit Taster (optional im Fahrzeug montiert) Der Betrieb Standheizung oder Standlüftung wird am Taster angezeigt. HINWEIS: Beim Einschalten mit Taster wird immer der Modus (Standheizung oder Standlüf- tung) und die Einschaltdauer gewählt, die zuletzt mit dem Telestart genutzt wurde.

  • Seite 18: Ausschalten Mit Vorwahluhr

    Einschalten mit Telestart T100 HTM bei vorhandener Vorwahluhr Der Betrieb wird an der Vorwahluhr angezeigt. Die Displaybeleuchtung leuchtet. HINWEIS: Diese Anzeige ist nur beim Heizgerät Thermo Top Evo möglich, da diese mit dem Telestart über W-Bus-Kommunikation verbunden ist. Ausschalten mit Vorwahluhr Wurde das Heizgerät mit dem Telestart eingeschaltet, so ist zum Ausschalten des...

  • Seite 19: Einschaltdauer Prüfen Und Einstellen

    Einschaltdauer prüfen und einstellen Die Einschaltdauer des Heizgerätes oder des Fahrzeuggebläses kann am Sender in 10 Minuten-Schritten eingestellt werden. Die Einschaltdauer ist werksseitig auf 30 Minuten eingestellt. HINWEIS: Bei häufiger Verwendung und langer Einschaltdauer muss die Wiederaufladung der Fahrzeugbatterie gewährleistet sein. Wir empfehlen Ihnen, die Heizzeit entsprechend der Fahrtzeit einzustellen.

  • Seite 20: Einschaltdauer Anzeigen Und Einstellen

    Einschaltdauer anzeigen und einstellen Anzeigen 4x betätigen Einstellen gleichzeitig betätigen Symbol blinkt Einschaltdauer einstellen gleichzeitig betätigen Einschaltdauer eingestellt...

  • Seite 21: Temperatur Anzeigen (Information Vom Empfänger)

    Temperatur anzeigen (Information vom Empfänger) 2x betätigen Das Symbol oder erscheint nur, wenn das Heizgerät / Fahrzeuggebläse in Betrieb ist. Bitte beachten Sie: die angezeigte Temperatur entspricht der Innenraumtemperatur des Fahrzeugs in der Nähe des Einbauortes des Temperatursensors. Darüber hinaus kann es bei starken Temperaturschwankungen zu einer verzögerten Darstellung der tatsächlichen Temperatur am Temperaturfühler kommen.

  • Seite 22: Htm Heating-Time-Management (Heiz-Zeit-Management)

    HTM Heating-Time-Management (Heiz-Zeit-Management) Das Heiz-Zeit-Management ermöglicht das automatische Vorheizen (gilt nicht für Lüften) des Fahrzeugs zu einem gewählten Abfahrtszeitpunkt. Das System ermittelt in Abhängigkeit von der Innenraumtemperatur des Fahrzeuges die Vorheizzeit der Standheizung. Die zum Abfahrtszeitpunkt erreichte Innenraumtemperatur kann durch Komfort- stufen (C1 - C5) beeinflusst werden.

  • Seite 23: Abfahrtszeitpunkt Anzeigen, Einstellen Und Aktivieren

    Abfahrtszeitpunkt anzeigen, einstellen und aktivieren Anzeigen 2x betätigen Einstellen gleichzeitig betätigen Symbol blinkt Abfahrtszeitpunkt einstellen gleichzeitig betätigen Abfahrtszeitpunkt eingestellt ACHTUNG: Der Abfahrtszeitpunkt lässt sich nur im Menü Abfahrtszeit- punkt aktivieren. Wurde das Menü verlassen, so wird das Heizgerät direkt eingeschaltet.
  • Seite 24 Aktivieren Telestart senkrecht nach oben halten betätigen (ca. 1 Sekunde) bis folgendes Symbol erscheint: Das Signal wurde empfangen und der Abfahrtszeit- punkt wurde aktiviert. Das Signal wurde nicht fehlerfrei übertragen. Nach Standortwechsel den Sendevorgang wiederholen.

  • Seite 25: Abfahrtszeitpunkt Deaktivieren

    Abfahrtszeitpunkt deaktivieren 2x betätigen Telestart senkrecht nach oben halten betätigen (ca. 1 Sekunde) bis folgendes Symbol erscheint: Das Signal wurde empfangen und der Abfahrtszeitpunkt deaktiviert. Das Symbol erlischt. Das Signal wurde nicht fehlerfrei übertragen. Nach Standortwechsel den Sendevorgang wiederholen.

  • Seite 26: Aktivierten Abfahrtszeitpunkt Ändern

    Aktivierten Abfahrtszeitpunkt ändern Zum Ändern eines bereits aktivierten Abfahrtszeitpunktes muss dieser zuerst deak- tiviert werden (siehe Abfahrtszeitpunkt deaktivieren). Anschließend kann der neue Abfahrtszeitpunkt eingestellt werden (siehe Abfahrts- zeitpunkt anzeigen, einstellen und aktivieren).

  • Seite 27: Komfortstufe Anzeigen Und Ändern

    Komfortstufe anzeigen und ändern Anzeigen 3x betätigen Ändern gleichzeitig betätigen Anzeige blinkt Komfortstufe wählen gleichzeitig betätigen Komfortstufe eingestellt HINWEIS: Bei aktiviertem Abfahrtszeitpunkt kann die Komfortstufe nicht geändert wer- den. Der Abfahrtszeitpunkt muss erst deaktiviert werden.
  • Seite 28 Webseite Ihrer jeweiligen Webasto Landesvertretung. In multilingual versions the German language is binding. The telephone number of each country can be found in the Webasto service center leaflet or the website of the respective Webasto representative of your country.
