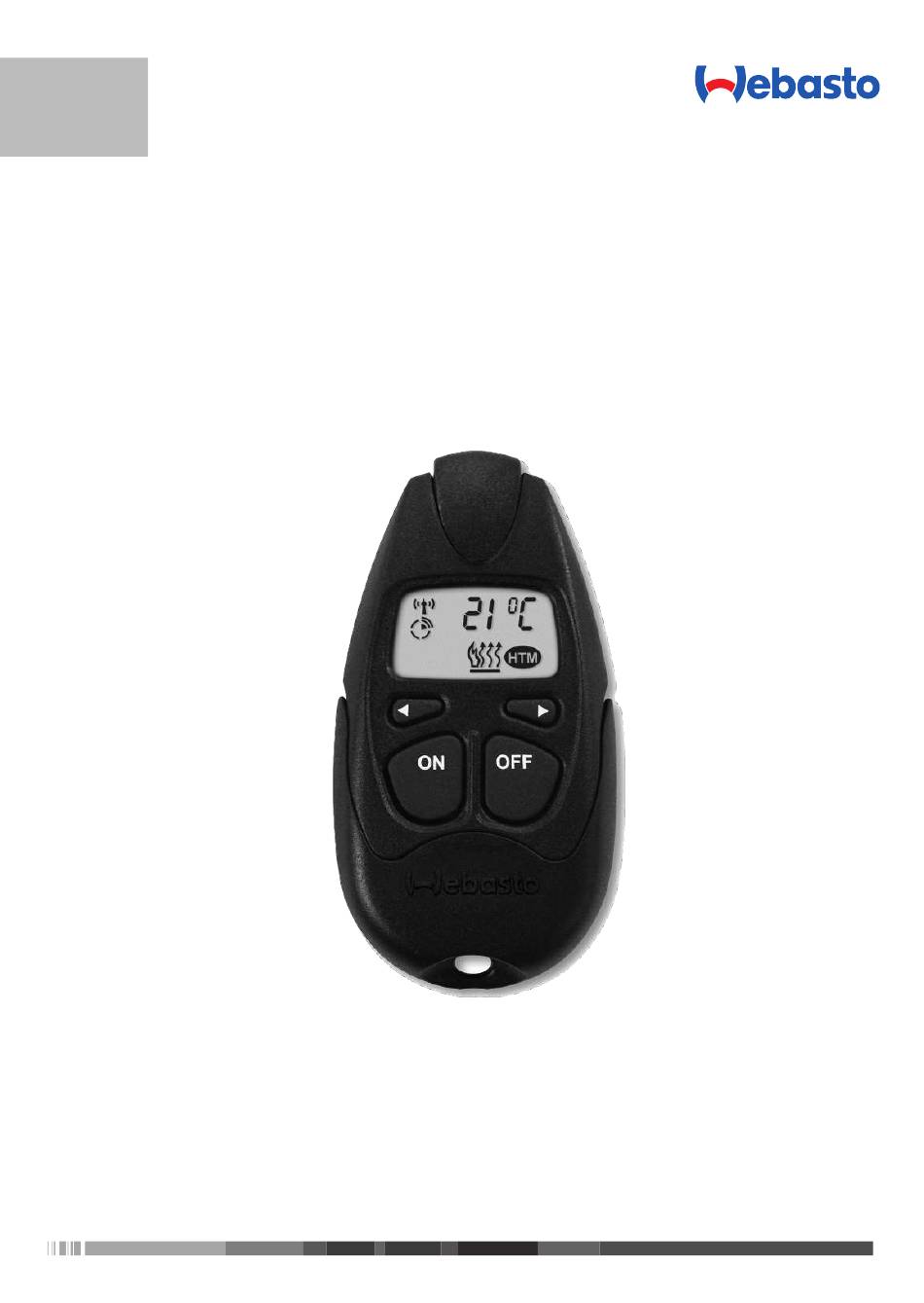

- Seite 1 Bedienungsanweisung Telestart T100 HTM...
-
Seite 2: Zu Diesem Dokument
Symbol beschreiben eine Handlung. Gewährleistung und Haftung Webasto übernimmt keine Haftung für Mängel und Schäden, die d arauf zu- rückzuführen sind, dass Einbau- und Bedienungsanweisungen nicht beachtet wurden. Dieser Haftungsausschluss gilt insbesondere in folgenden Fällen: Beschädigungen am Gerät durch mechanische Einflüsse –... -
Seite 3: Allgemeine Sicherheitshinweise
Warmluftstrom frei halten. ACHTUNG Verletzungsgefahr durch defektes Gerät Defektes Telestart T100 HTM nicht betreiben. Webasto Service-Werkstatt kontaktieren. Bestimmungsgemäße Verwendung Das Bedienelement Telestart T100 HTM ist derzeit für folgende Anwendungen freigegeben: Das Ein-und Ausschalten von Webasto Wasserheizgeräten. | 9030735B_OI_Telestart_T100HTM |... -
Seite 4: Erklärung Displaysymbole

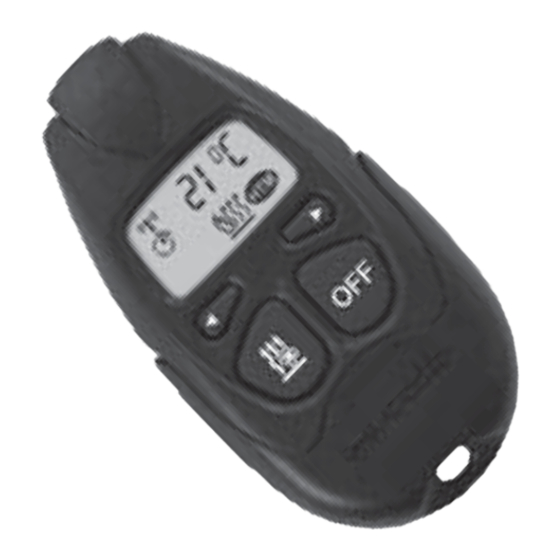

Übersicht Gehäuse mit Sender Display Pfeiltaste : Menü Einstellun- gen wählen Taste : Heizgerät oder Lüf- tung einschalten Abdeckung Batteriegehäuse Pfeiltaste : Menü Einstellun- gen wählen Taste : Heizgerät oder Lüf- tung ausschalten HINWEIS Allgemein gilt: Tasten gleichzeitig betätigen: von der Informationsanzeige in den zugehörigen Einstellmodus gehen. -
Seite 5: Funktionsbeschreibung
Den Sender beim Betätigen senkrecht nach oben halten und die obere Seite nicht verdecken (siehe Abbildung). Findet eine Funkübertragung zwischen dem Telestart T100 HTM Sender und dem Empfänger statt, so wird diese durch das Symbol in der linken oberen Ecke des Displays angezeigt. -
Seite 6: Uhrzeit Einstellen
Uhrzeit Uhrzeit aufrufen Handlungsanweisung Anzeige Taste 1x kurz drücken, bis die Uhrzeit angezeigt wird. Uhrzeit einstellen Handlungsanweisung Anzeige Uhrzeit ist aufgerufen. ü Tasten gleich- zeitig betätigen. Taste oder betätigen. Die gewünschte Stunde einstellen. Tasten gleichzeitig betätigen. Handlungsanweisung Anzeige Taste oder betätigen. -
Seite 7: Betriebsart Einstellen
Betriebsart einstellen Handlungsanweisung Anzeige Betriebsart Heizen oder Lüften ü ist gewählt. Tasten gleich- zeitig betätigen. Die Anzeige blinkt. Tasten oder betätigen. Heizen oder Lüften wählen. Tasten gleichzeitig betätigen. Die Betriebart ist festgelegt. Heizzeit Heizzeit aufrufen 10.1 Handlungsanweisung Anzeige Taste 4x kurz drücken, bis die Heizzeit angezeigt wird. -
Seite 8: Heizgerät Einschalten
Taster angezeigt. Taster drücken (Heizgerät oder Lüftung ein- oder ausschalten). Anlernen Der Handsender Telestart T100 HTM muss angelernt werden an den Telestart (Empfänger) im Fahrzeug. Einbauposition der Sicherung ermitteln 13.1 Abhängig vom Heizgerät und dessen Einbau oder Applikation ist die Sicherung vom Telestart Empfänger im Motorraum oder im Fahrzeuginnenraum einge-... -
Seite 9: Anlernen Ausführen
Anlernen ausführen 13.2 Batteriefachdeckel öffnen. Die beiden Laschen nach au- ßen biegen. Deckel nach unten abziehen Batterie in Handsen- der einsetzen. Beim Einsetzen der Batterie in den Handsender auf die richtige Polung ach- ten. Einbauposition Sicherung des Telestartmoduls er- mitteln (Bild als Beispiel, im Kabelbaum des Heiz- geräts). -
Seite 10: Htm Heating-Time-Management (Heiz-Zeit-Management)
OFF-Taste drücken (mindestens 1 s halten). Der Handsender ist angelernt. > 1 s HTM Heating-Time-Management (Heiz- Zeit-Management) Hinweise zur Heizzeit: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen (Heizzeit = Fahrzeit). : Bei einer Fahrzeit von ca. 20 min (einfache Strecke) empfehlen Beispiel wir, eine Einschaltdauer von 20 min nicht zu überschreiten. -
Seite 11: Abfahrzeitpunkt Aufrufen
Handlungsanweisung Anzeige Komfortstufe wurde ge- ü Symbol Komfortstufe wählt. blinkt Tasten gleichzeitig betätigen. Taste oder betä- tigen. Die gewünschte Komfortstufe einstellen. Das Blinken des Sym- Tasten bols Komfortstufe en- gleichzeitig betätigen. det. Die Komfortstufe ist einge- stellt. Abfahrzeitpunkt aufrufen 14.3 Handlungsanweisung Anzeige Taste... -
Seite 12: Abfahrtzeitpunkt Aktivieren
Abfahrtzeitpunkt aktivieren 14.5 Handlungsanweisung Abfahrzeitpunkt muss eingestellt sein, siehe "Ab- ü fahrzeitpunkt einstellen auf Seite 11". Abfahrzeitpunkt aufrufen, siehe "Abfahrzeitpunkt aufrufen auf Seite 11". Taste betätigen. Anzeige Die Anzeige enthält das Symbol für Heiz-Zeit Management und den Abfahrzeitpunkt. Abfahrtzeitpunkt deaktivieren 14.6 Handlungsanweisung Abfahrzeitpunkt muss eingestellt sein, siehe "Ab-... -
Seite 13: Batterieentsorgung
Batterie ACHTUNG Batterien können bei unsachgemäßer Handhabung auslaufen, sich überhitzen oder explodieren. Befolgen Sie beim Umgang mit der Batterie alle Maßnahmen und Warnungen, die mit der Batterie geliefert oder aufgedruckt sind. Versuchen Sie niemals die Batterie aufzuladen, da diese nicht auflad- bar ist. - Seite 14 Batteriestatus 16.3 HINWEIS Bei voller Batterie wird kein Ladezustand angezeigt. Ladezustand Anzeige Beispiel Batterie halbvoll Batterie leer Handsender Batteriestatus 16.4 ON-Taste (oder OFF-Taste) betätigen. Leuchtdiodenanzeige Batteriestatus Dauerleuchten für 2 Batterie in Ordnung Sekunden in grün (Heizgerät könnte dabei akti- oder rot viert bzw.
-
Seite 15: Pflege Und Handhabung
Die Telestart T100 HTM wurde gemäß den relevanten Richtlinien, Verordnun- gen und Normen für Sicherheit, EMV und Umweltverträglichkeit entwickelt, produziert, geprüft und geliefert. Webasto erklärt, dass das Produkt Telestart T100 HTM gemäß den Richtlinien und Verordnungen hergestellt und geliefert wird. Die vollständige CE-Konformitätserklärung ist im Downloadbereich https:// dealers.webasto.com abrufbar. - Seite 16 Dies ist die Originalanweisung. Die deutsche Sprache ist verbindlich. Sollten Sprachen fehlen, können diese angefordert werden. Die Telefonnummer des jeweiligen Landes entnehmen Sie bitte dem Webasto Servicestellen-Faltblatt oder der Webseite Ihrer jeweili- gen Webasto Landesvertretung. Webasto Thermo & Comfort SE...
