Wasser-Heizgerät
Nachrüstung Telestart
bei werkseitig eingebauter Webasto- Standheizung
Einbaudokumentation
Gültigkeit
Hersteller
Peugeot
Peugeot
ab Modell 2011
Linkslenker
geprüfte Ausstattungen:
nicht geprüft:
Gesamteinbauzeit:
Hinweise zur Gesamteinbauzeit
Die Gesamteinbauzeit beinhaltet die Zeiten für die Montage und Demontage der fahrzeugspezifischen Bauteile, die
heizungsspezifischen Einbauzeiten und alle anderen Zeiten für Tätigkeiten die zur Systemintegration und Erstinbe-
triebnahme des Heizgerätes notwendig sind.
Bei abweichenden Fahrzeugausstattungen kann die Gesamteinbauzeit variieren.
Erforderliche Bauteile
• Kit Telestart T100 HTM Peugeot: 1314105B
• Zusatzkit Telestart Peugeot 508 mit Serien Standheizung: 1318218B

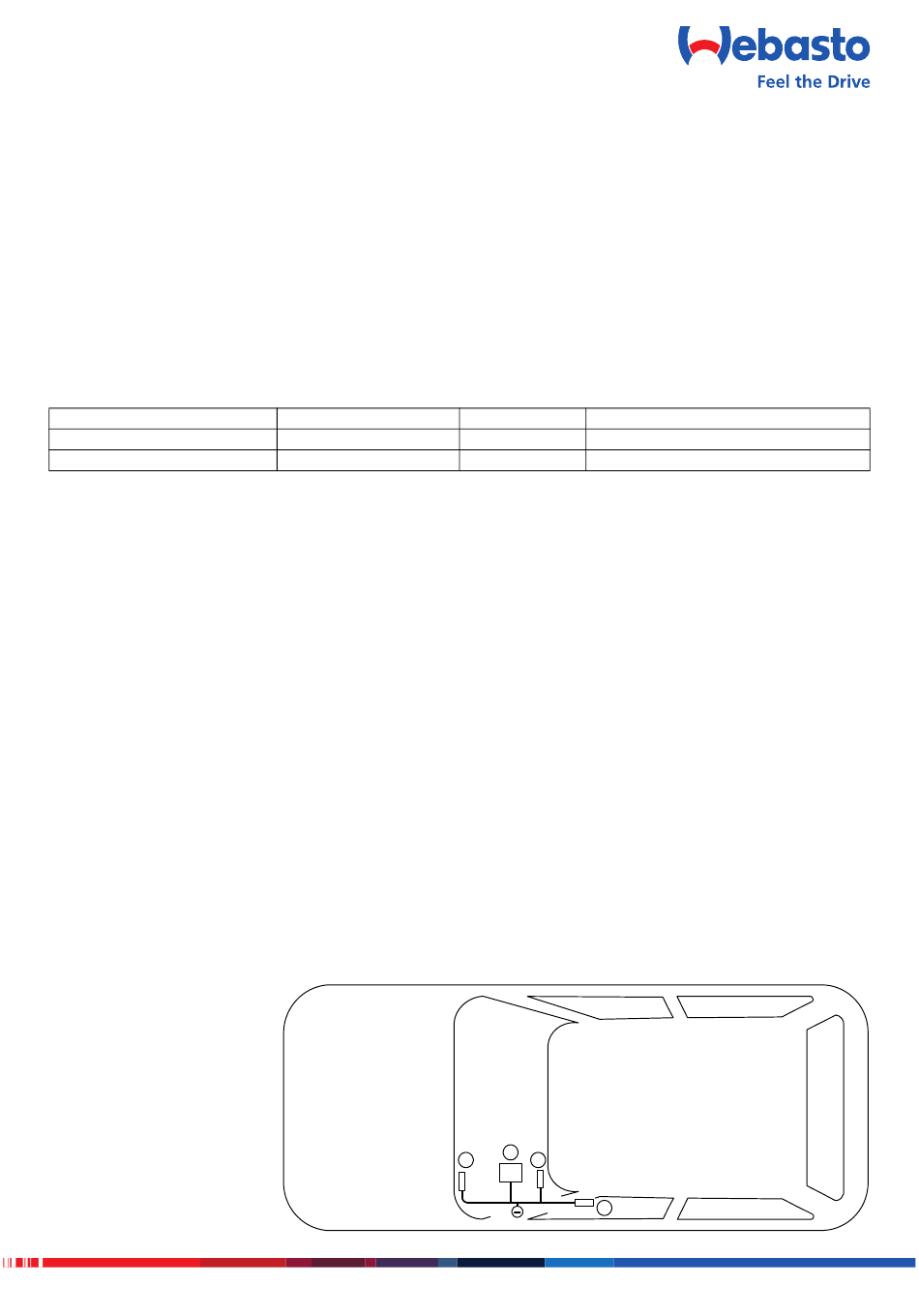

Einbauübersicht
Legende:
1. BSI
2. Empfänger Telestart
3. Antenne
4. Temperatursensor
Ident.-Nr.: 1318219D
Handelsbezeichnung
508
508 SW
Klimaautomatik
Innenraumüberwachung
Manuelle Klimaanlage
ca. 1,5 Stunden
Stand: 23.10.2013
Typ
EG-BE-Nr. / ABE
8
e2 * 2007 / 46 * 0080 *...
8
e2 * 2007 / 46 * 0080 *...
1
3
4
2
© Webasto Thermo & Comfort SE

Werbung

loading

Verwandte Anleitungen für Webasto T100 HTM

Inhaltszusammenfassung für Webasto T100 HTM

  • Seite 1 Einbauzeiten und alle anderen Zeiten für Tätigkeiten die zur Systemintegration und Erstinbe- triebnahme des Heizgerätes notwendig sind. Bei abweichenden Fahrzeugausstattungen kann die Gesamteinbauzeit variieren. Erforderliche Bauteile • Kit Telestart T100 HTM Peugeot: 1314105B • Zusatzkit Telestart Peugeot 508 mit Serien Standheizung: 1318218B Einbauübersicht Legende: 1.
  • Seite 2 Technische Hinweise Spezialwerkzeug • Crimpzange für Kabelschuh / Flachstecker 0,5 - 6mm² • Drehmomentschlüssel für 2,0 - 10 Nm • Webasto Thermo Test Diagnose mit aktueller Software Maßangaben • Alle Maßangaben in mm Anzugsdrehmomente • Andere Schraubverbindungen nach Herstellervorgabe oder entsprechend dem Stand der Technik befestigen! Erläuterungen zum Dokument...
  • Seite 3 Einbau des Heizgerätes Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verlet- zungen hervorgerufen werden. Beginn des Auszuges. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsys- ANHANG VII temen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
  • Seite 4 3 Leitung gelb und grau isoliert und zurück- gebunden 4 Kabelbaum Telestart (ESVT-Adapter) 6- poligen Stecker 4 auf Empfänger 1 montieren. Kabelbaum Telestart (ESVT- Adapter) 2 mit Kabelbaum Temperaturfühler 3 farbgleich verbinden! Ansicht Kabel- bäume Ident.-Nr.: 1318219D Stand: 23.10.2013 © Webasto Thermo & Comfort SE...
  • Seite 5 Leitung schwarz mit Microtimer in freien Steckplatz Pin 34 einsetzen. Nach Montage Stecker EBP komplettieren und wieder einsetzen! 1 Kabelbaum Telestart Anschluss 2 20-poliger Stecker Pin 34 Stecker Leitung schwarz Ident.-Nr.: 1318219D Stand: 23.10.2013 © Webasto Thermo & Comfort SE...
  • Seite 6 2 Linken Stecker 20- polig herauslösen Stecker abziehen und de- montieren Leitung rot (Klemme 30) mit Microtimer in freien Steckplatz Pin V51 1 einsetzen. Nach Montage Stecker EH2 komplettieren und wieder einsetzen! Anschluss Stecker Ident.-Nr.: 1318219D Stand: 23.10.2013 © Webasto Thermo & Comfort SE...
  • Seite 7 Kabelbaum Telestart befestigen! 1 Fzg.eigener Massestützpunkt Masseleitung braun Masse- anschluss Empfänger 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 2 mit Kabelbinder 1 an fzg.eigenen Kabelbaum befestigen! Tempera- tursensor montieren Ident.-Nr.: 1318219D Stand: 23.10.2013 © Webasto Thermo & Comfort SE...
  • Seite 8 Erstinbetriebnahme und Funktionsprüfung siehe Einbauanweisung Webasto Thermo & Comfort SE Postfach 1410 82199 Gilching Germany Internet: www.webasto.com Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland: Tel: 0395 5592 444 E-mail: technikcenter@webasto.com Ident.-Nr.: 1318219D Stand: 23.10.2013 © Webasto Thermo & Comfort SE...
  • Seite 9 Peugeot 508 Bedienungshinweise für den Endkunden Bitte Seite bei Klimaautomatik entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Das Programmieren der Heizung / Lüftung ist, wie im Bordbuch beschrieben, über das Fahrer-Infor- mations-System nicht mehr möglich. Die Kontrolleuchte ist deaktiviert! Die Rückmeldung über den Betrieb der Standheizung wird am Handsender ausgegeben (siehe Bedienungsanleitung Telestart) Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen.
