Inhaltszusammenfassung für Webasto Telestart T100 HTM

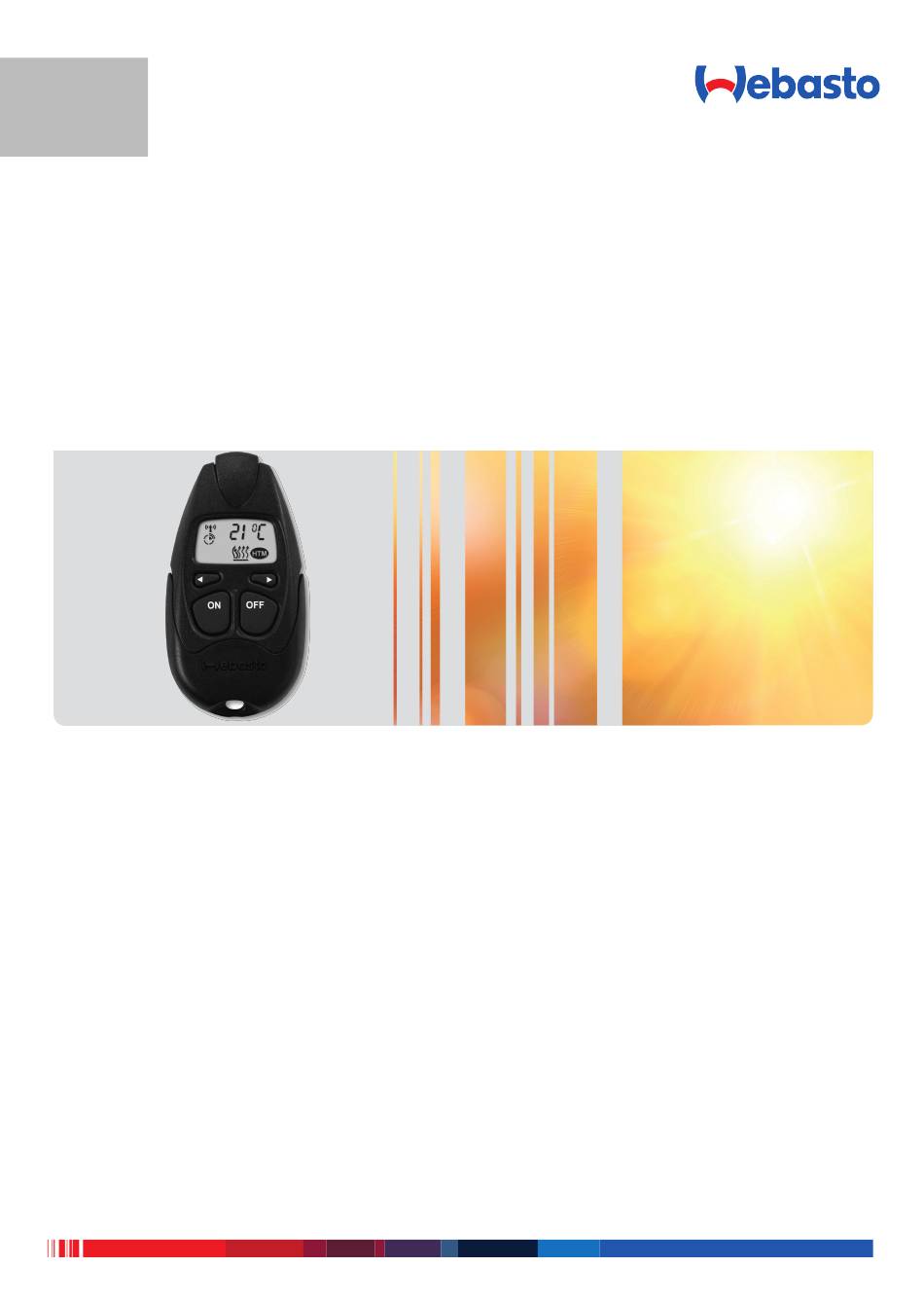

- Seite 1 Telestart T100 HTM Bedienungsanweisung...
-
Seite 2: Zu Diesem Dokument
Handlung. – Gewährleistung und Haftung Webasto übernimmt keine Haftung für Mängel und Schäden, die d arauf zu- rückzuführen sind, dass Einbau- und Bedienungsanweisungen nicht beachtet wurden. Dieser Haftungsausschluss gilt insbesondere für: Beschädigungen am Gerät durch mechanische Einflüsse. -
Seite 3: Allgemeine Sicherheitshinweise
Brandgefahr Brennbare Materialien oder Flüssigkeiten im Warmluftstrom. Warmluftstrom freihalten. GEFAHR Verletzungsgefahr durch defektes Gerät Ein defektes Telestart T100 HTM nicht betreiben und durch Entfernen der Sicherung außer Betrieb setzen bei: - länger anhaltender starker Rauchentwicklung - ungewöhnlichen Brennergeräuschen - Kraftstoffgeruch - ständigen Störabschaltungen mit Fehlermeldungen (Blinkcode) -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Bedienelement Telestart T100 HTM ist derzeit für folgende Anwendungen freigegeben: Das Ein-und Ausschalten von Webasto Wasserheizgeräten. Übersicht Gehäuse mit Sender Display Pfeiltaste : Menü Einstellun- gen wählen Taste : Heizgerät oder Lüf- tung einschalten Abdeckung Batteriegehäuse Pfeiltaste : Menü... -
Seite 5: Funktionsbeschreibung
Den Sender beim Betätigen senkrecht nach oben halten und die obere Seite nicht verdecken (siehe Abbildung). Findet eine Funkübertragung zwischen dem Telestart T100 HTM Sender und dem Empfänger statt, so wird diese durch das Symbol in der linken oberen Ecke des Displays angezeigt. -
Seite 6: Fahrzeugheizung Einstellen
Fahrzeugheizung einstellen Vor dem Einschalten des Heizgeräts (bei eingeschalteter Zündung) die Fahr- zeugheizung auf „warm“ stellen. Fahrzeuggebläse auf kleinste Stufe (geringerer Stromverbrauch) einstellen. HINWEIS Je nach Fahrzeugtyp kann die Klimaautomatik diese Einstellungen auto- matisch bzw. teilweise selbst vornehmen. Lassen Sie sich die optimalen Einstellungen von Ihrem Fachhändler erklären. -
Seite 7: Betriebsart Aufrufen
Betriebsart Betriebsart aufrufen HINWEIS Die Funktion Lüften ist optional. Handlungsanweisung Anzeige Taste 3x kurz drücken, bis das Symbol Heizen oder Lüften angezeigt wird. Betriebsart einstellen Handlungsanweisung Anzeige Betriebsart Heizen oder Lüften ist ü gewählt. Tasten gleichzeitig betätigen. Die Anzeige blinkt. Tasten oder betätigen. -
Seite 8: Heizzeit Einstellen
Heizzeit einstellen 10.2 Handlungsanweisung Anzeige Tasten gleichzeitig betätigen. Taste oder betätigen. Die gewünschten Minuten einstel- len. Tasten gleichzeitig betätigen. Das Blinken des Symbols endet. Die Heizzeit ist eingestellt. Heizgerät einschalten Handsender 11.1 Handlungsanweisung Anzeige Taste betätigen. : Das Signal wurde empfangen und an das Heizgerät weitergeleitet. -
Seite 9: Handsender Anlernen
Handsender anlernen Der Handsender Telestart T100 HTM muss angelernt werden an den Telestart Empfänger im Fahrzeug. Einbauposition der Sicherung ermitteln 13.1 Abhängig vom Heizgerät und dessen Einbau oder Applikation ist die Sicherung vom Telestart Empfänger im Motorraum oder im Fahrzeuginnenraum einge- baut. -
Seite 10: Abfahrzeitpunkt Aufrufen
Die zum Abfahrtszeitpunkt erreichte Innenraumtemperatur kann durch 5 Kom- fortstufen (C1 bis C5) beeinflusst werden wobei C1 niedrigere Wohlfühltempe- ratur (kurze Einschaltdauer) und C5 die höhere Wohlfühltemperatur (lange Ein- schaltdauer) ergibt. Der Abfahrtszeitpunkt kann bis zu 24 Stunden im Voraus aktiviert werden. -
Seite 11: Abfahrzeitpunkt Einstellen
Abfahrzeitpunkt einstellen 14.4 Handlungsanweisung Anzeige Abfahrtszeitpunkt ist gewählt. ü Tasten gleichzeitig betätigen. Tasten oder betätigen. Den gewünschten Abfahrtszeitpunkt ein- stellen. Tasten gleichzeitig betätigen. Das Blinken des Symbols endet. Der Abfahrtszeitpunkt ist eingestellt. Abfahrtzeitpunkt aktivieren 14.5 Handlungsanweisung Abfahrzeitpunkt muss eingestellt sein, siehe "Ab- ü... -
Seite 12: Fahrzeugtemperatur Anzeigen
Anzeige Taste betätigen. Das Symbol erlischt. Der Abfahrtszeitpunkt ist deakti- viert. Fahrzeugtemperatur anzeigen Handlungsanweisung Anzeige Taste 2x kurz drücken, bis die Temperatur angezeigt wird. HINWEIS Die angezeigte Temperatur entspricht der Innenraumtemperatur des Fahrzeugs in der Nähe des Einbauortes des Temperatursensors. Es kann bei starken Temperaturschwankungen zu einer verzögerten Darstellung der tatsächlichen Temperatur am Temperatursensor kom- men. - Seite 13 Batterie ACHTUNG Batterien können bei unsachgemäßer Handhabung auslaufen, sich überhitzen oder explodieren. Befolgen Sie beim Umgang mit der Batterie alle Maßnahmen und Warnungen, die mit der Batterie geliefert oder aufgedruckt sind. Versuchen Sie niemals die Batterie aufzuladen, da diese nicht auflad- bar ist.
-
Seite 14: Batteriestatus
Batterieentsorgung 16.1 Verpackung gemäß den geltenden nationalen Rechtsvorschriften in den ent- sprechenden Recyclingbehälter entsorgen. Batteriewechsel 16.2 Beim Einsetzen der Batterie in den Handsender auf die richtige Polung achten. Batteriestatus 16.3 HINWEIS Bei voller Batterie wird kein Ladezustand angezeigt. Ladezustand Anzeige Beispiel Batterie halbvoll Batterie leer Handsender Batteriestatus... -
Seite 15: Pflege Und Handhabung
Leuchtdiodenanzeige Batteriestatus Dauerleuchten für 2 s in orange. Nahezu verbraucht. Sehr kalt. Batterie nahezu leer, demnächst erneu- ern. Sender erwärmen. Blinkt sehr schnell für 5 s in orange. Batterie leer. Batterie erneuern. Keine Anzeige. Batterie leer. Batterie erneuern. Wiederinbetriebnahme 16.5 Bei längerer Nichtnutzung des Handsenders, empfehlen wir zur Erhöhung der Lebensdauer der Batterie, diese aus dem Handsender zu entnehmen. -
Seite 16: Gesetzliche Bestimmungen Für Den Einbau
Der Telestart T100 HTM wurde gemäß den relevanten Richtlinien, Verordnun- gen und Normen für Sicherheit, EMV und Umweltverträglichkeit entwickelt, produziert, geprüft und geliefert. Webasto erklärt, dass das Produkt Telestart T100 HTM gemäß den Richtlinien und Verordnungen hergestellt und geliefert wird. Die vollständige CE-Konformitätserklärung und UKCA-Konformitätserklärung ist... - Seite 17 Benötigen Sie diese Einbaudokumentation in einer anderen Sprache, wenden Sie sich bitte an Ih- ren örtlichen Webasto Händler. Sie finden den nächstgelegenen Händler unter:https://dealerloca- tor.webasto.com/de-de. Europe, Asia Pacific UK only Webasto Thermo & Comfort SE Webasto Thermo & Comfort UK...
