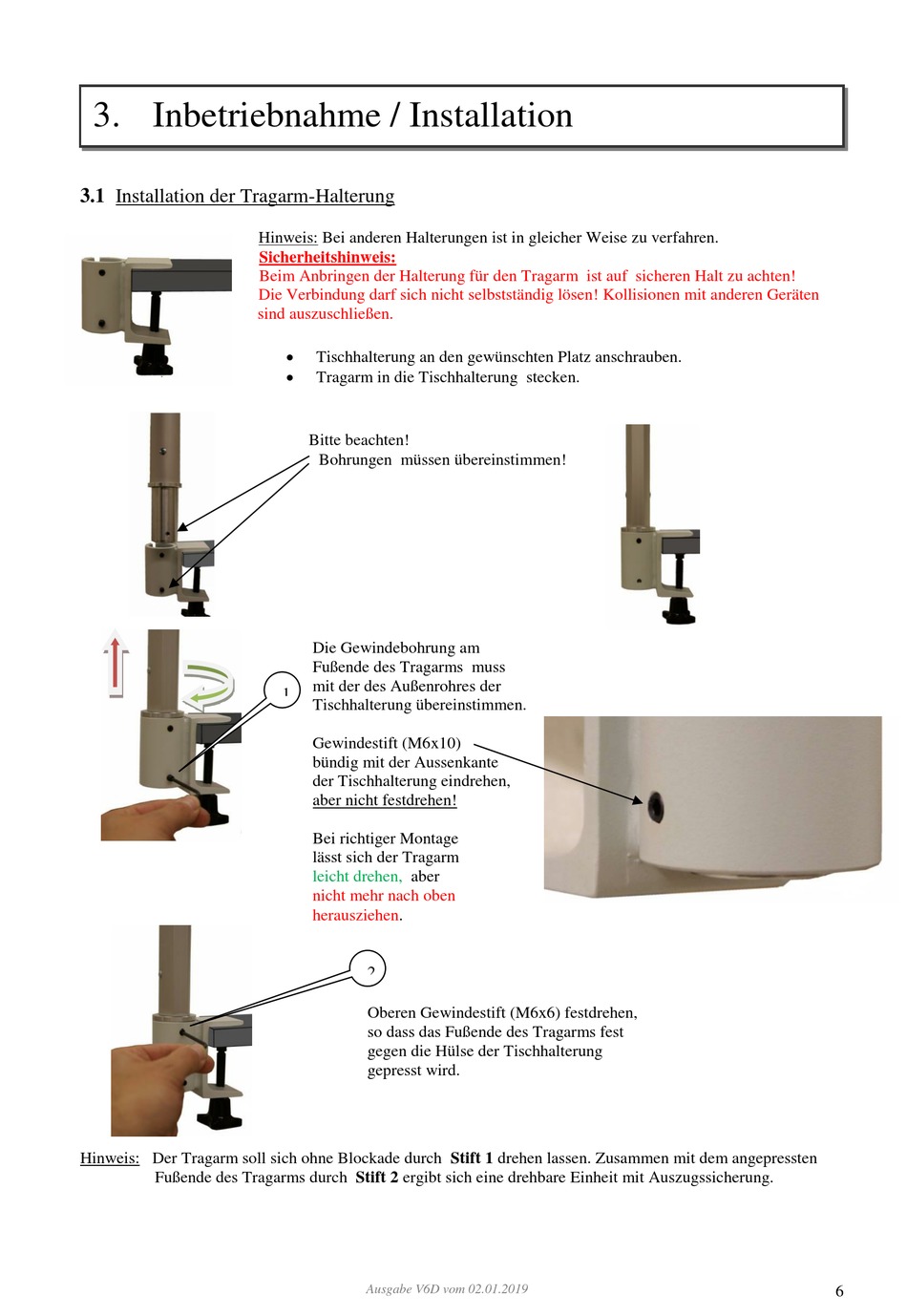

3. Inbetriebnahme / Installation
3.1 Installation der Tragarm-Halterung
Hinweis: Der Tragarm soll sich ohne Blockade durch Stift 1 drehen lassen. Zusammen mit dem angepressten
Fußende des Tragarms durch Stift 2 ergibt sich eine drehbare Einheit mit Auszugssicherung.
Hinweis: Bei anderen Halterungen ist in gleicher Weise zu verfahren.
Sicherheitshinweis:
Beim Anbringen der Halterung für den Tragarm ist auf sicheren Halt zu achten!
Die Verbindung darf sich nicht selbstständig lösen! Kollisionen mit anderen Geräten
sind auszuschließen.
Tischhalterung an den gewünschten Platz anschrauben.
Tragarm in die Tischhalterung stecken.
Bitte beachten!
Bohrungen müssen übereinstimmen!
Die Gewindebohrung am
Fußende des Tragarms muss
mit der des Außenrohres der
1
Tischhalterung übereinstimmen.
Gewindestift (M6x10)
bündig mit der Aussenkante
der Tischhalterung eindrehen,
aber nicht festdrehen!
Bei richtiger Montage
lässt sich der Tragarm
leicht drehen,
aber
nicht mehr nach oben
herausziehen.
2
Oberen Gewindestift (M6x6) festdrehen,
so dass das Fußende des Tragarms fest
gegen die Hülse der Tischhalterung
gepresst wird.
Ausgabe V6D vom 02.01.2019
6
