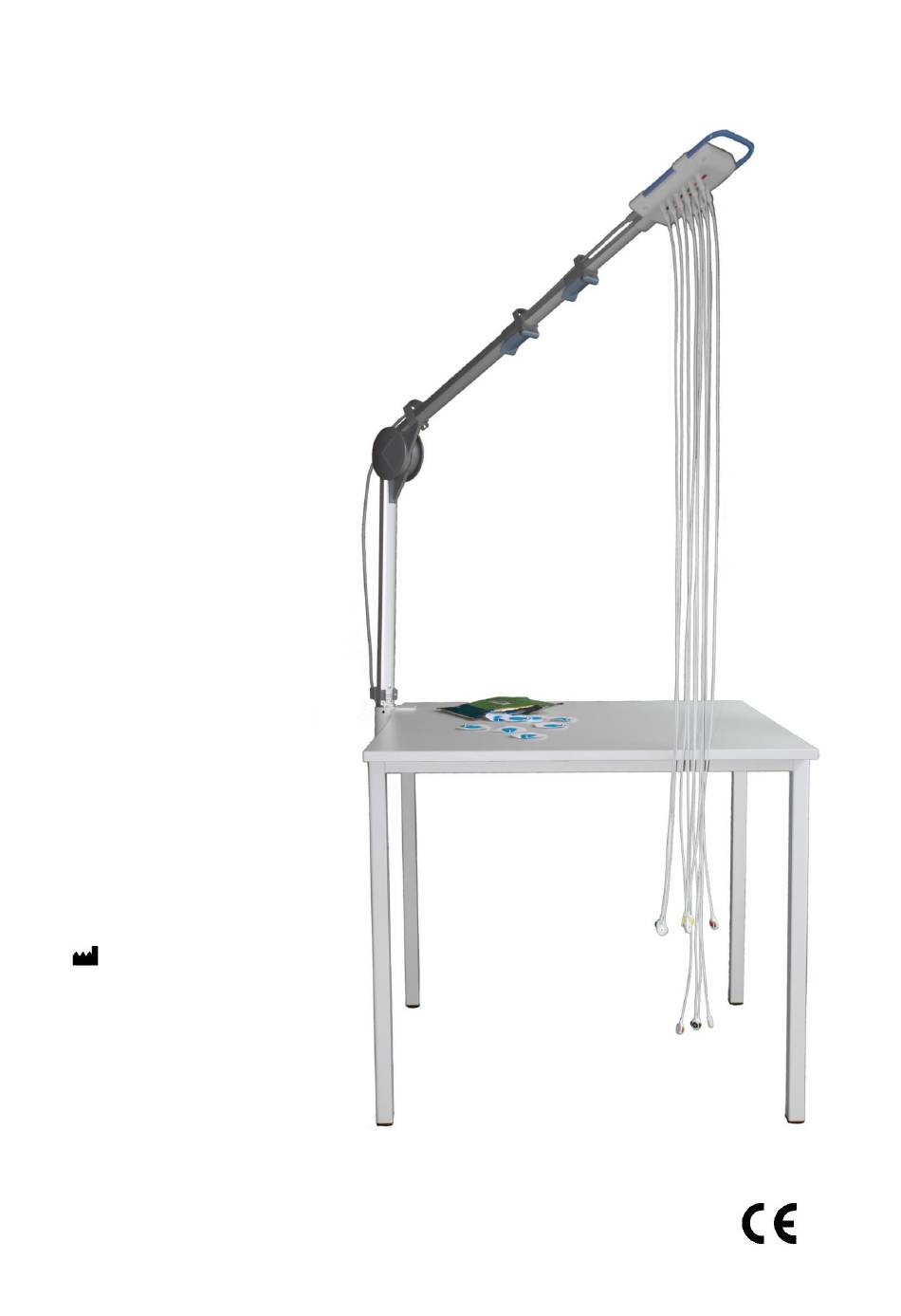

- Seite 1 Gebrauchsanweisung und Sicherheitshinweise DT Basic T Strässle & Co. Medizintechnik GmbH Primelweg 5 D-72461 Albstadt Tel.: +49 (0)7432 - 220186 Fax: +49 (0)7432 - 220189 E-Mail: info@straessle-co.de www.straessle-co.de Art.-Nr. 1000.527 Ausgabe V6D vom 02.01.2019...
- Seite 2 Das Unternehmen Strässle & Co. Medizintechnik GmbH Primelweg 5 72461 Albstadt erklärt hiermit, dass das Produkt DT Basic T (Klasse I) den folgenden Anforderungen entsprechen: Richtlinie 93/42/EWG Richtlinie 2007/47/EWG Diese Erklärung schließt auch die Einhaltung der Anforderungen folgender Normen ein: EN ISO 14971 •...
-
Seite 3: Inhaltsverzeichnis
Verteiler aufstecken / Elektrodenleitungen einstecken Tragarm positionieren Klebeelektroden anschließen Technischer Anhang Allgemeines Transport und Lagerung Betriebsbedingungen Reinigung und Desinfektion der Elektrodenleitungen EKG-Steckverbindungskabel Wartungsintervalle Technische Daten Lieferumfang Garantieregelung Sicherheitshinweise Aufstellungsort Reinigung / Desinfektion Rücknahme von alten Geräten DT Basic T Allgemein Ausgabe V6D vom 02.01.2019... - Seite 4 1. DT Basic T Die DT Basic T ist ein Medizinprodukt im Sinne der Richtlinie 93/42/EWG. Sie ist zur Kombination mit gebräuchlichen EKG-Geräten bestimmt und bietet eine verbesserte Handhabung und eine gesicherte Durchführung der EKG - Diagnostik. Die DT Basic T ist zur Anwendung bei Ruhe- und Belastungs-EKG gleichermaßen geeignet.
-
Seite 5: Aufbau
2. Aufbau Verteiler Art.-Nr. 3000-183 Tragarm Art.-Nr. 3000-178 Elektroden- leitungen (Anwendungsteil) Art.-Nr. 4000-100 Elektrodensatz 1m/1,3m 6x Druckknopf-Elektrode 1m (C1-C6) 4x Druckknopf-Elektrode 1,3m (R,L,F,N) [Klebeelektroden sind im Lieferumfang nicht enthalten!] Elektrodenleitungen (Anwendungsteil) Zehn Elektrodenleitungen, im einzelnen R, L, N, F sowie C1 bis C6, bilden die Adaptions-Einheit. Sie dienen zur schnellen und einfachen Aufnahme von Klebeelektroden mit Druckknopf-Anschluss. -
Seite 6: Inbetriebnahme/ Installation
3. Inbetriebnahme / Installation 3.1 Installation der Tragarm-Halterung Hinweis: Bei anderen Halterungen ist in gleicher Weise zu verfahren. Sicherheitshinweis: Beim Anbringen der Halterung für den Tragarm ist auf sicheren Halt zu achten! Die Verbindung darf sich nicht selbstständig lösen! Kollisionen mit anderen Geräten sind auszuschließen. -
Seite 7: Verteiler Aufstecken / Elektrodenleitungen Einstecken
3.1.1 Anschluss des Patientenkabels am EKG-Gerät. Es dürfen nur CE gekennzeichnete Geräte angeschlossen werden (Siehe auch Bedienungsanleitung EKG). 3.2 Verteiler aufstecken / Elektrodenleitungen einstecken Verteiler Verteiler am Tragarm aufstecken Tragarm Hinweis: Bei übermäßigem Ziehen am Verteiler löst sich dieser vom Tragarm, Beim Aufstecken des Verteilers muss ein um die Tragarmkonstruktion vor zu hörbares Klicken zu vernehmen sein, nur so... -
Seite 8: Tragarm Positionieren
Tragarm positionieren Tragarm in die gewünschte Position bringen Lasche öffnen, Teleskop positionieren, Lasche verschließen a) Tragarm aufwärts bewegen b) Tragarm abwärts bewegen a) Beispiel für eine höhere Tragarmposition: Beim Bewegen des Tragarms nach oben ist in regelmäßigen Abständen ein Klicken zu hören. -
Seite 9: Technischer Anhang
Ein integrierter Defibrillationsschutz sichert nachgeschaltete Geräte. Hochfrequente Felder und Abstrahlungen können die Qualität der EKG-Ableitungen beeinflussen. Die EKG - Vakuumanlage DT Basic T trägt die CE-Kennzeichnung gemäß der Richtlinie des Rates über Medizinprodukte 93/42 EWG und erfüllt die grundlegenden Anforderungen des Anhangs VII dieser Richtlinie. -
Seite 10: Ekg-Steckverbindungskabel
EKG-Steckverbindungskabel Die Steckverbindung des EKG-Steckverbindungskabels am Tragarm wird am EKG-Normalanschluss angeschlossen. Abweichende EKG-Geräte werden über Zwischenadapter angeschlossen. Wartung Die Anlage muss in einem Zeitintervall von 2 Jahren, oder nach Eingriff ins Gerät zur Wartung oder Instandsetzung, einer STK nach aktuellen Angaben des Herstellers von den durch die Fa. Strässle & Co. Medizintechnik GmbH autorisierten Personen unterzogen werden. -
Seite 11: Sicherheitshinweise
Vor Inbetriebnahme warten, bis die gereinigten Flächen vollständig abgetrocknet sind. Reinigung der Elektrodenleitungen siehe Kapitel 4.4. Rücknahme von alten Geräten DT Basic T Hat das Gerät einmal ausgedient, dann bringen Sie es zum Hersteller zurück. Die Fa. Strässle & Co. Medizintechnik GmbH entsorgt das Gerät fachgerecht.
