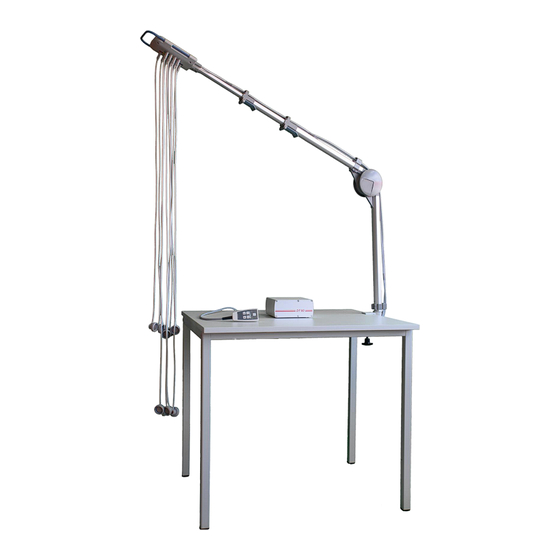

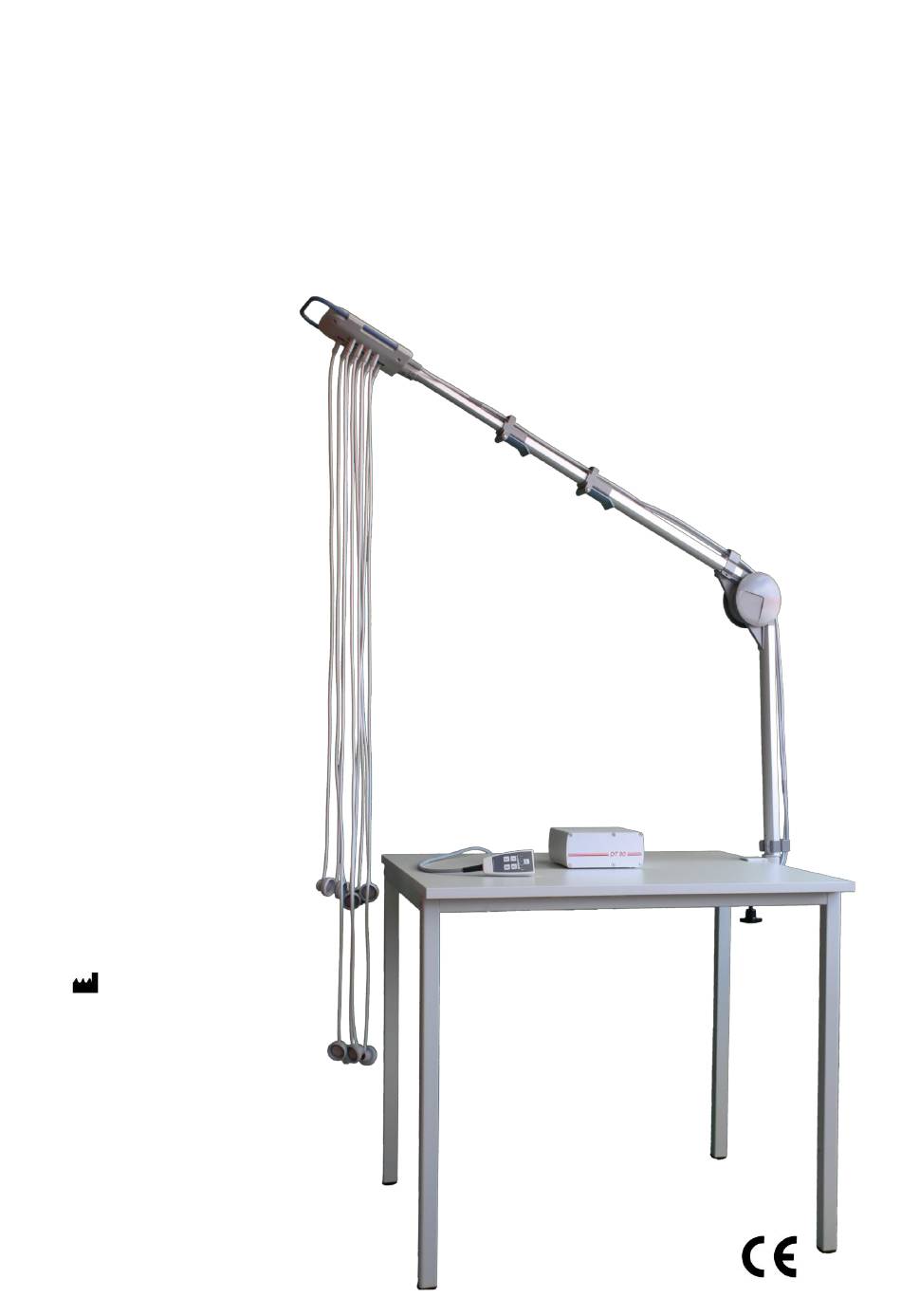

- Seite 1 Gebrauchsanweisung und Sicherheitshinweise Vakuumanlage DT80 T Strässle & Co. Medizintechnik GmbH Primelweg 5 D-72461 Albstadt Tel.: +49 (0)7432 - 220186 Fax: +49 (0)7432 - 220189 E-Mail: info@straessle-co.de www.straessle-co.de Art.-Nr. 1000.499 Ausgabe V8.3D vom 01.07.2019...
- Seite 2 Gerätesymbole Gebrauchsanweisung befolgen Geräteteil gehört zur Klassifizierung BF Geräteteil gehört zur Klassifizierung BF mit Defibrillationsschutz Geräteteil gehört zur Klassifizierung CF mit Defibrillationsschutz Netzschalter: Einschalten der Netzspannung Fernbedienung: Einschalten der Vakuumanlage in den Bereitschaftsmodus und Freigabe des Unterdruckes AUS Netzschalter: Ausschalten der Netzspannung Fernbedienung: Ausschalten der Vakuumanlage Unterdruck-Stufen...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS DT80 allgemeine Beschreibung Aufbau Aufbau und Funktion der Saugleitungen Aufbau und Funktion des Verteilers Aufbau und Funktion des Tragarmes Aufbau und Funktion der Vakuumeinheit Aufbau und Funktion des Bedienteiles Inbetriebnahme/ Installation Installation der Tragarm - Halterung Vakuumeinheit anschließen Verteiler aufstecken / Saugleitungen einstecken Betrieb Technischer Anhang Allgemeines... - Seite 4 1. Vakuumanlage DT80 Die EKG - Vakuumanlage DT80 ist ein Medizinprodukt im Sinne der Richtlinie 93/42/EWG. Sie ist zur Kombination mit gebräuchlichen EKG-Geräten bestimmt, und bietet eine verbesserte, gesicherte Durchführung der EKG - Diagnostik verbunden mit einer Steigerung der wirtschaftlichen Effizienz. Die EKG - Vakuumanlage DT80 ist zur Anwendung bei Ruhe- und Belastungs-EKG...
-
Seite 5: Aufbau
2. Aufbau Verteiler Art.-Nr. 3000-177 Tragarm Art.-Nr. 3000-178 Saugleitungen Art.-Nr. 4000-002 Saugleitung 1m (Anwendungsteil) Art.-Nr. 4000-004 Saugleitung 1,3m Art.-Nr. 2000-159 Codierscheiben Vakuumeinheit Art.-Nr. 3000-205 2.5 Bedienteil (in Vakuumeinheit integriert) Ausgabe V8.3D vom 01.07.2019... -
Seite 6: Inbetriebnahme/ Installation
Saugleitungen (Anwendungsteil) Zehn Saugleitungen, im einzelnen R, L, N, F sowie C1 bis C6, bilden die Adaptions-Einheit. Ein speziell konzipierter Elektrodenkopf, selbstverschließend und mit einer Silber-Silberchlorid Elektrode ausgestattet, öffnet und haftet beim Ansetzen am Körper des Patienten auf leichten Fingerdruck. Verteiler Am sogenannten Verteiler, dem obersten Teil des Tragarms, werden die Elektrodenleitungen verpolsicher angesteckt. -
Seite 7: Vakuumeinheit Anschließen
Die Gewindebohrung am Fußende des Tragarms muss mit der des Außenrohres der Tischhalterung übereinstimmen. Gewindestift (M6x10) bündig mit der Aussenkante der Tischhalterung eindrehen, aber nicht festziehen! Bei richtiger Montage lässt sich der Tragarm leicht drehen, aber nicht mehr nach oben herausziehen. -
Seite 8: Verteiler Aufstecken / Saugleitungen Einstecken
3.3 Verteiler aufstecken / Saugleitungen einstecken Tragarm Verteiler Verteiler am Tragarm aufstecken Hinweis: Bei übermäßigem Ziehen am Verteiler löst sich dieser vom Tragarm, Beim Aufstecken des Verteilers muss ein um die Tragarmkonstruktion vor zu hörbares Klicken zu vernehmen sein, nur so großen Hebelkräften zu schützen. -
Seite 9: Betrieb
3.4 Betrieb Vakuumeinheit am Hauptschalter einschalten (leuchtet grün) 3.4.1 Betrieb - Start Die EIN/AUS – Taste am Bedienteil wird durch Antippen betätigt. Sämtliche Leuchtdioden des Bedienteiles leuchten gemeinsam auf. Zeitgleich beginnt der Ausblasmodus für ca. 5 sec. Es wird Luft mit erhöhter Leistung durch die Elektroden ausgeblasen, um eventuelle Feuchtigkeitsrückstände zu entfernen. -
Seite 10: Unterdruck Einschalten
3.4.3 Unterdruck einschalten Durch Drücken der Druckstufe 1 I/O-Taste wird der Unter- leuchtet druck jetzt freigeschaltet Auswählen der einzelnen Druckstufen: Die Auswahl der Druckstufen erfolgt durch die zugehörigen Tasten. Die Anzeige der ausgewählten Druckstufe ist über die Leuchtdioden ersichtlich. Druckzuordnung (Standard Programmierung) Stufe 1 für glatte Haut Stufe 2... -
Seite 11: Abschalten Des Unterdruckes
3.4.5 Abschalten des Unterdruckes Durch erneutes Betätigen der I/O-Taste wird der Unterdruck abgeschaltet. Anschließend wird automatisch ausgeblasen. Die Elektroden fallen selbstständig vom Patienten ab 3.4.6 Stand-by-Betrieb wieder hergestellt (Zustand 3.4.3) Der Stand-by-Betrieb wird 30 min aufrecht erhalten. Wird in dieser Zeit die Anlage nicht wieder neu gestartet, fällt sie in den Sleepmodus (Zustand 3.4.1). -
Seite 12: Reinigung Und Desinfektion Der Saugelektroden
Reinigung und Desinfektion der Saugelektroden Die Oberfläche der Saugelektroden darf nicht zerkratzt oder beschädigt werden. Die Oberflächenreinigung erfolgt unter Aufsprühen des alkoholhaltigen Desinfektionsmittels nach jeder Anwendung (und eventuell säubern mit einem Reinigungstuch). Zur sicheren Desinfektion müssen die Herstellervorschriften, insbesondere die vorgeschriebenen Einwirkzeiten, beachtet werden Die Anzahl der Reinigungszyklen unter Betriebsbedingungen hat keinen negativen Einfluss auf die Haltbarkeit. -
Seite 13: Ekg-Steckverbindungskabel
4.4.1 Das Chem. - thermische Desinfektionswaschverfahren Die benutzten Saugleitungen sollten bei Verdacht auf Kontaminierung unverzüglich einem Chem. - thermischen Desinfektionswaschverfahren zugeführt werden. Dabei werden die Saugleitungen nach einem validierten Prozess einer Außen- und Innenreinigung bzw. Desinfektion unterzogen (beim Hersteller zu erfragen). EKG-Steckverbindungskabel Die Steckverbindung des EKG-Steckverbindungskabels am Tragarm wird am EKG-Normalanschluss angeschlossen. -
Seite 14: Sicherheitshinweise
5. Sicherheitshinweise Das Gerät darf nur an einem funktionsfähigen Netz nach VDE 0100-710 bzw. geltenden Vorschriften betrieben werden. Das Gerät ist gemäß VDE 0100-710 der Gruppe 1 (Medizinischer Bereich–EKG) zugeordnet. Um das Risiko eines elektrischen Schlages zu vermeiden, darf dieses Gerät nur an ein Versorgungsnetz mit Schutzleiter angeschlossen werden. -
Seite 15: Allgemein
Allgemein Wird die Anlage nicht entsprechend den v.g. Bestimmungen verwendet und entstehen dadurch Verletzungen an Personen oder schwerwiegendere Einwirkungen sowie Sachbeschädigungen, kann hieraus keinerlei Haftung des Herstellers abgeleitet werden. Auf Anfrage erhalten Sie weitere technische Unterlagen. Ausgabe V8.3D vom 01.07.2019...
