2.1
Saugleitungen (Anwendungsteil)
Zehn Saugleitungen, im einzelnen R, L, N, F sowie C1 bis C6, bilden die Adaptions-Einheit. Ein speziell
konzipierter Elektrodenkopf, selbstverschließend und mit einer Silber-Silberchlorid Elektrode ausgestattet, öffnet
und haftet beim Ansetzen am Körper des Patienten auf leichten Fingerdruck.
2.2
Patientenkabel mit Verteiler
Am sogenannten Verteilerkopf, werden die Elektrodenleitungen verpolsicher angesteckt. Die Beschriftung
informiert über die Zuordnung der Leitungsstecker in die zugehörigen Buchsen.
2.3
Vakuumeinheit
Die Vakuumeinheit der EASY steuert und regelt den gewünschten Unterdruck. Eine robuste Unterdruckpumpe
nebst angepasstem Druckbehälter erzeugt den angewählten Druck. Eine spezielle Mikroprozessorsteuerung
koordiniert Regelung und Steuerung der Gesamtfunktion. Netzbuchse, Hauptschalter, Unterdruckanschluss und
die Anschlussbuchse für das Bedienteil befinden sich an der Rückseite der Vakuumeinheit.
2.4
Bedienteil
Die EASY verfügt über ein Bedienteil, das mit der Vakuumeinheit direkt verbunden ist. Ausgestattet mit einer
EIN/AUS-Taste, vier Drucktasten sowie vier Leuchtdioden, ermöglicht das Bedienteil eine funktionale,
informative und problemlose Handhabung der Anlage.
3. Inbetriebnahme / Installation

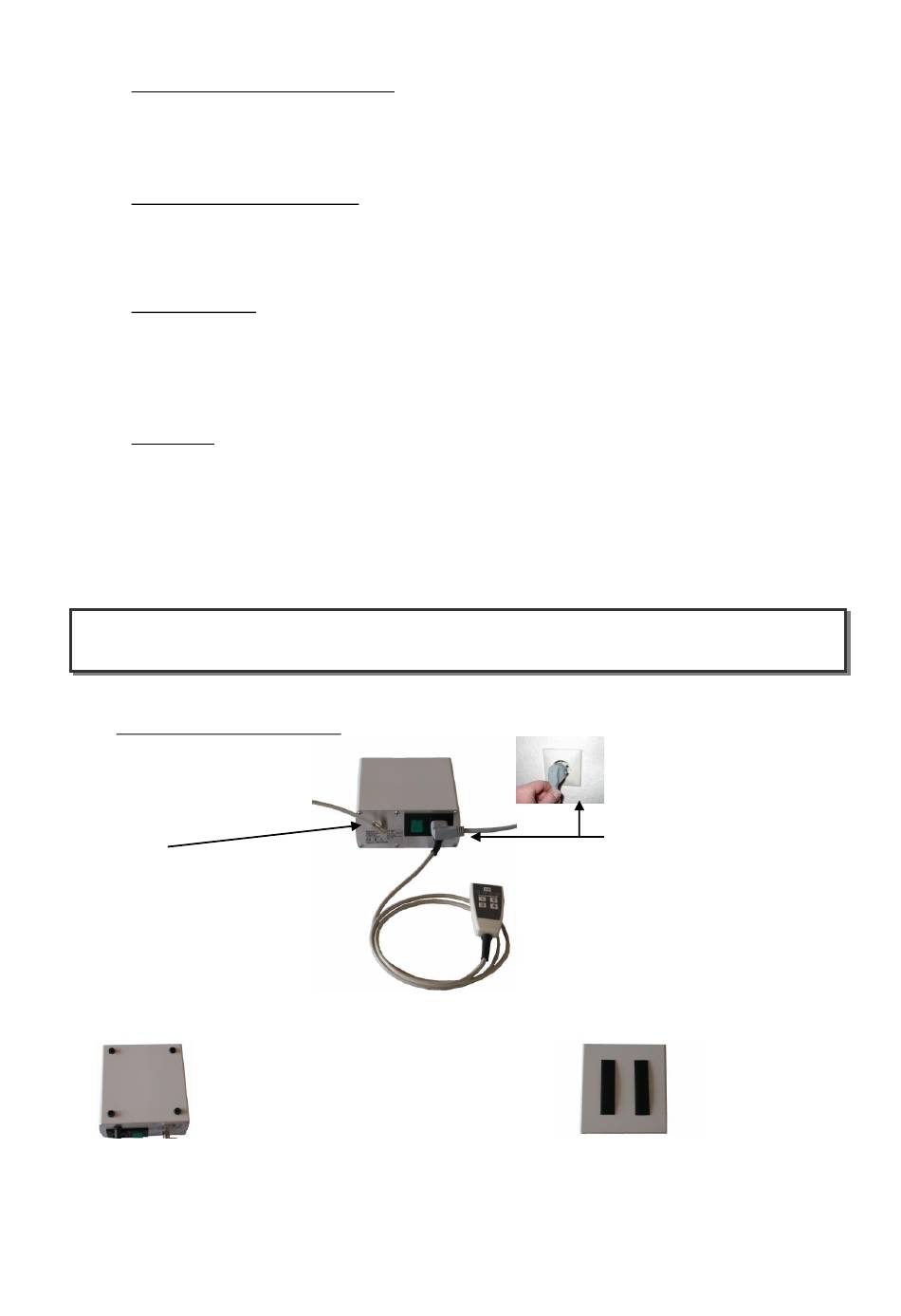

3.1 Vakuumeinheit anschließen
Vakuumschlauch
aufstecken
(Beim eventuellen Entfernen des
Vakuumschlauches muss der Ring des
Winkelanschlusses zurückgedrückt
werden, damit sich der Schlauch
herausziehen lässt.)
Geräteunterseite
Für festen Halt im mobilen Einsatz
empfehlen wir, die Gerätefüße
durch eine Fixierung mit Klettband
zu ersetzen. Gerätefüße und
Klettband sind selbstklebend und
somit einfach und ohne Werkzeug
auszutauschen.
Ausgabe V4.3D vom 01.07.2019
Netzkabel sowohl ins Gerät
als auch in eine Steckdose
einstecken.
(siehe „5. Sicherheitshinweise")
Geräteunterseite 3.2
6
