6.4
Einstellung und Wartung des
Druckminderers
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Der Druckminderer in der Heizungs-Nach-
speisestation ist werkseitig auf ca. 1,5 bar
eingestellt. Funktion des Druckminderers
ggf. mindestens einmal jährlich prüfen und
Druckminderer reinigen.
6.4.1 Einstellung des
Druckminderers
Einstellbereich: 0,75 bis 5 bar
– Verkleidungsschalen abnehmen (siehe
Abb. 5).
– Schraube des Druckmindererhandrades
lösen (siehe Abb. 4).
– Der Eingangsdruck muss mindestens
1 bar höher sein als der gewünschte An-
lagendruck.
– Druckreduzierung: Einstellgriff in Rich-
tung der Markierung Minus (-) drehen.
– Ausgangsdruckmanometer beobachten!
– Druckerhöhung: Einstellgriff in Richtung
Markierung Plus (+) drehen.
– Ausgangsdruckmanometer beobachten!
– Nach
Erreichen
Druckwertes Schraube wieder anzie-
hen.
– Verkleidungsschalen wieder anbringen
(siehe Abb. 22).
14
Störung
des
gewünschten
JUDO HEIFI-FÜL PLUS
Bei defektem Druckminderer muss die
Druckminderer-Patrone ausgetauscht wer-
den (siehe Abb. 23).

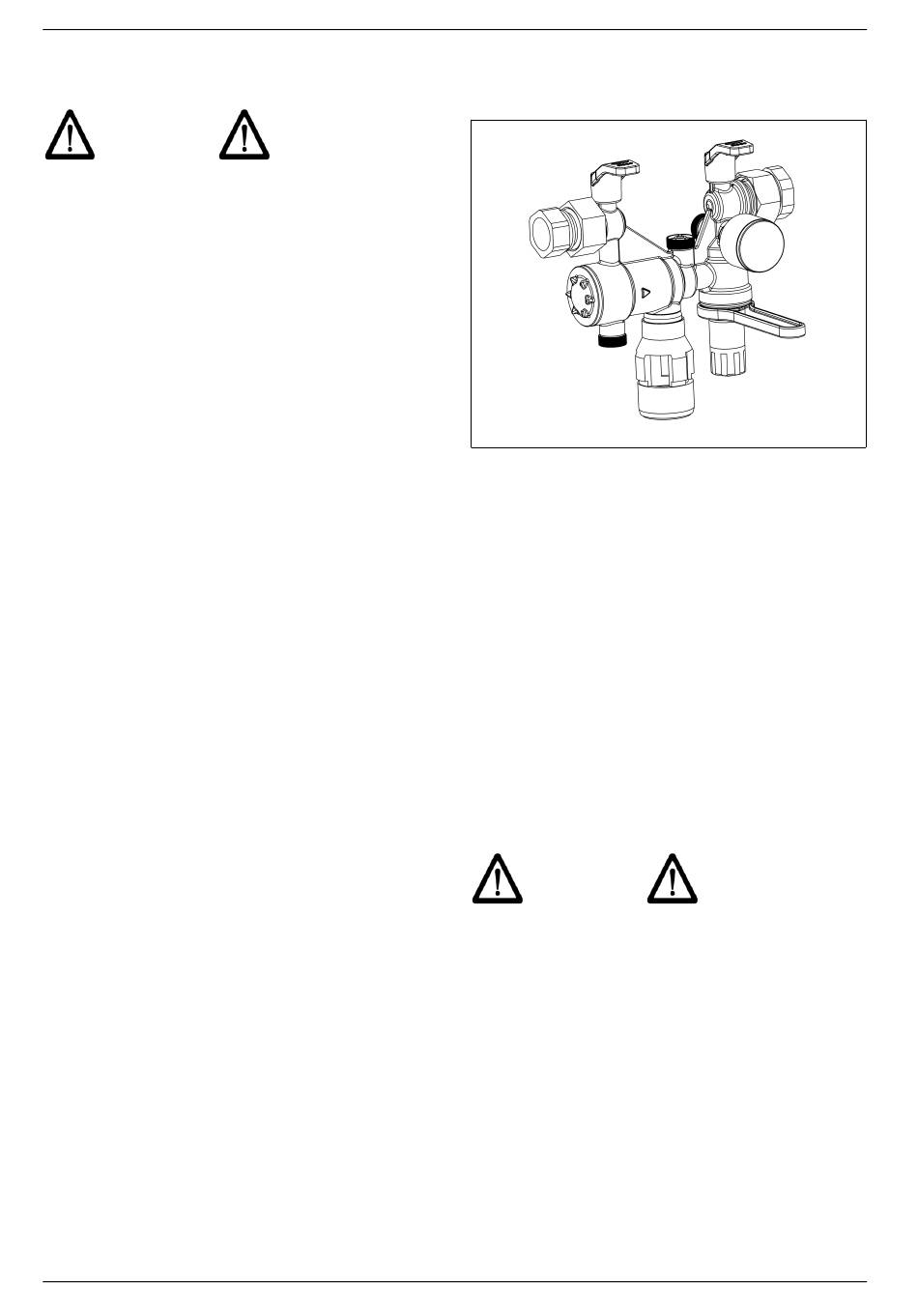

Abb. 23: Austausch der Druckminderer-Patrone
– Alte Druckminderer-Patrone mit dem
Ringschlüssel abschrauben und entfer-
nen.
– Neue Druckminderer-Patrone mit dem
Ringschlüssel einschrauben und mit ca.
8 Nm festziehen.
7
Störung
Das
Öffnen
der
Austausch von wasserdruckbelasteten
Teilen darf nur durch konzessionierte
Personen erfolgen, um die Gerätesicher-
heit und Dichtheit zu gewährleisten.
ACHTUNG
Es ist zu gewährleisten, dass die Funktions-
elemente der Heizungs-Nachspeisestation
nicht mit Schmutzpartikeln verunreinigt
werden.
Verunreinigungen
Undichtigkeiten am Ablauftrichter führen
(siehe Kapitel „Montage der Heizungs-
Nachspeisestation").
Geräte
und
der
können
zu
