11

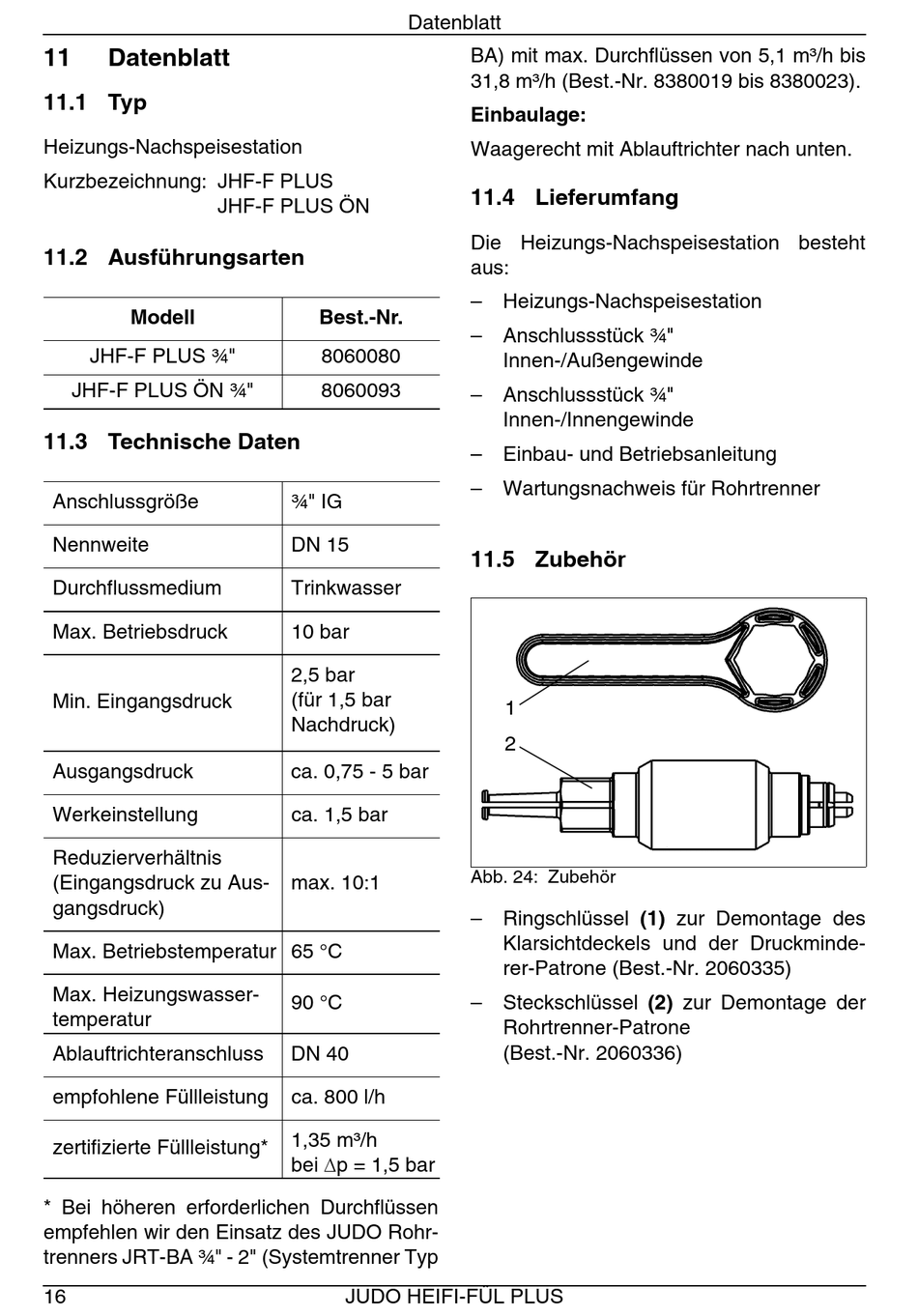

Datenblatt

11.1 Typ

Heizungs-Nachspeisestation
Kurzbezeichnung: JHF-F PLUS
11.2 Ausführungsarten
Modell
JHF-F PLUS ¾"
JHF-F PLUS ÖN ¾"

11.3 Technische Daten

Anschlussgröße
Nennweite
Durchflussmedium
Max. Betriebsdruck
Min. Eingangsdruck
Ausgangsdruck
Werkeinstellung
Reduzierverhältnis
(Eingangsdruck zu Aus-
gangsdruck)
Max. Betriebstemperatur 65 °C
Max. Heizungswasser-
temperatur
Ablauftrichteranschluss
empfohlene Füllleistung
zertifizierte Füllleistung*
* Bei höheren erforderlichen Durchflüssen
empfehlen wir den Einsatz des JUDO Rohr-
trenners JRT-BA ¾" - 2" (Systemtrenner Typ
16
JHF-F PLUS ÖN
Best.-Nr.
8060080
8060093
¾" IG
DN 15
Trinkwasser
10 bar
2,5 bar
(für 1,5 bar
Nachdruck)
ca. 0,75 - 5 bar
ca. 1,5 bar
max. 10:1
90 °C
DN 40
ca. 800 l/h
1,35 m³/h
bei p = 1,5 bar
JUDO HEIFI-FÜL PLUS
Datenblatt
BA) mit max. Durchflüssen von 5,1 m³/h bis
31,8 m³/h (Best.-Nr. 8380019 bis 8380023).
Einbaulage:
Waagerecht mit Ablauftrichter nach unten.

11.4 Lieferumfang

Die Heizungs-Nachspeisestation besteht
aus:
– Heizungs-Nachspeisestation
– Anschlussstück ¾"
Innen-/Außengewinde
– Anschlussstück ¾"
Innen-/Innengewinde
– Einbau- und Betriebsanleitung
– Wartungsnachweis für Rohrtrenner
11.5 Zubehör
1
2
2
Abb. 24: Zubehör
– Ringschlüssel (1) zur Demontage des
Klarsichtdeckels und der Druckminde-
rer-Patrone (Best.-Nr. 2060335)
– Steckschlüssel (2) zur Demontage der
Rohrtrenner-Patrone
(Best.-Nr. 2060336)
