ne Wasserentnahme erfolgt, sind der ein-
und ausgangsseitige Rückflussverhinderer
sowie das Entlastungsventil geschlossen.
Bei Rücksaugung fällt der eingangsseitige
Druck ab. Das Entlastungsventil öffnet spä-
testens, wenn der Differenzdruck zwischen
Vor- und Mitteldruckzone 0,14 bar beträgt.
Eingangsseitige Druckschwankungen:
Bei eingangsseitigen Druckschwankungen
öffnet kurzfristig das Entlastungsventil. Es
tritt jeweils nur so viel Wasser aus, bis eine
Druckdifferenz von > 0,14 bar zwischen
Vor- und Mitteldruckzone erreicht ist.
Befindet sich vor dem Rohrtrenner eine
größere Wasserentnahmestelle, kann es zu
häufigeren Druckabfällen und somit zum
Austritt von Wasser aus dem Entlastungs-
ventil kommen. Ein evtl. vermuteter Defekt
des Rohrtrenners liegt dann nicht vor.
Eingangsseitiger Druckabfall:
Bei Absinken des Vordruckes < 0,14 bar ist
die Mitteldruckzone gegen Atmosphäre
geöffnet.
Absperrhahn
Vordruckseite
Klarsichtdeckel
Rohrtrenner-Patrone
Prüfstopfen
Vordruckzone
Ablauftrichter
Mitteldruckzone

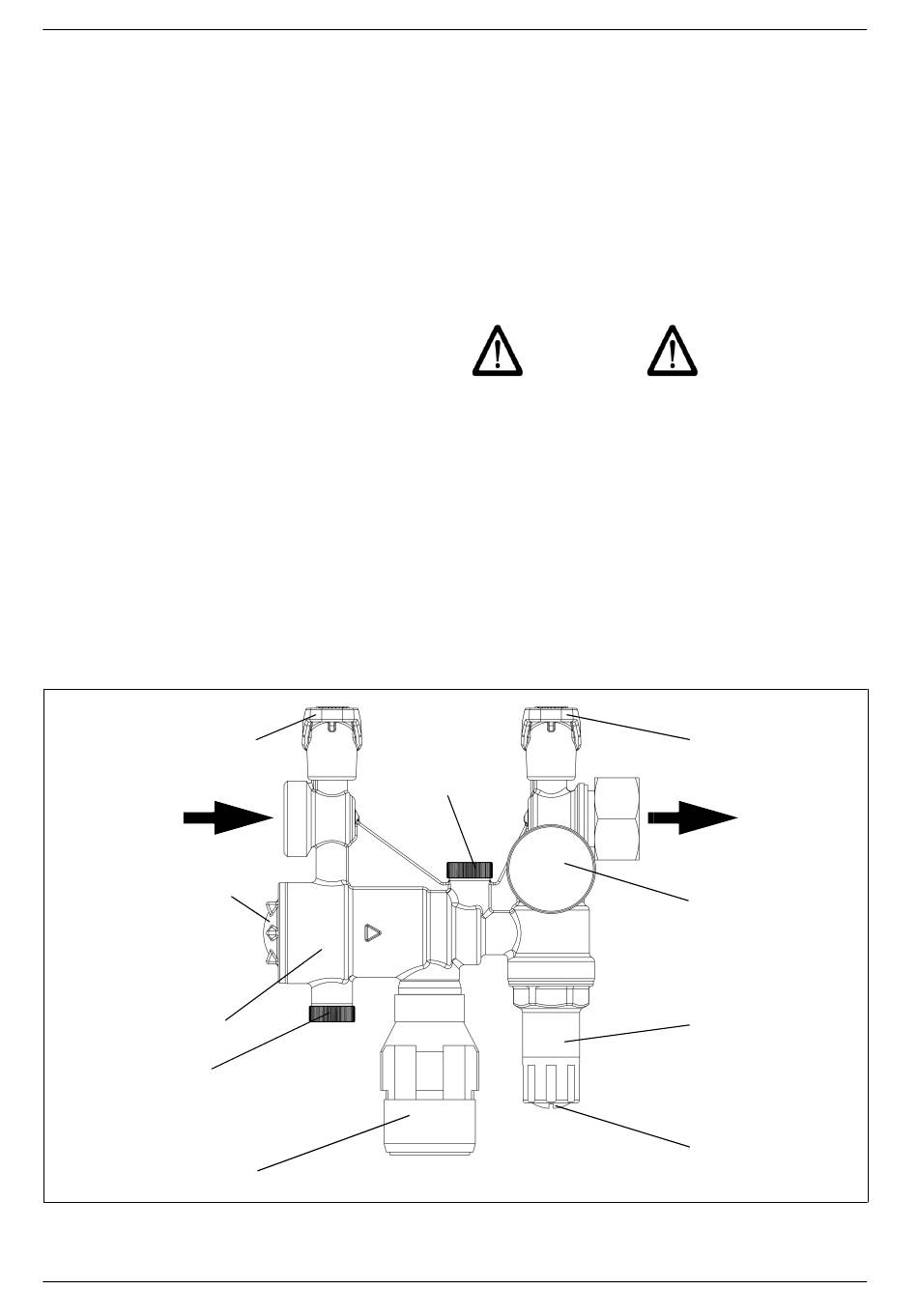

Abb. 4: Funktion
Wartung
5.2
Es dürfen nur Original-Ersatzteile verwen-
det werden!
Eigenmächtige Umbauten und Veränderun-
gen sind aus Sicherheitsgründen verboten!
Diese können die Funktion der Heizungs-
Nachspeisestation beeinträchtigen und zu
Undichtheiten führen.
6
Bei Arbeiten an Heizungssystemen besteht
Verbrühungsgefahr!
6.1
Nach DIN EN 806-5 ist halbjährlich eine
Inspektion und jährlich eine routinemäßige
Wartung durchzuführen.
Nachfolgend wird eine Kurzüberprüfung der
Rohrtrennerfunktion beschrieben.
Prüfstopfen
Mitteldruckzone
Y
JUDO HEIFI-FÜL PLUS
Umbauten / Veränderungen /
Ersatzteile
Wartung
ACHTUNG
Wartung des Rohrtrenners
Absperrhahn
Nachdruckseite
Manometer
(bzw. rückseitig:
Prüfstopfen
Nachdruckzone)
Druckminderer
Schraube des
Druckminderer-
Handrades
9
