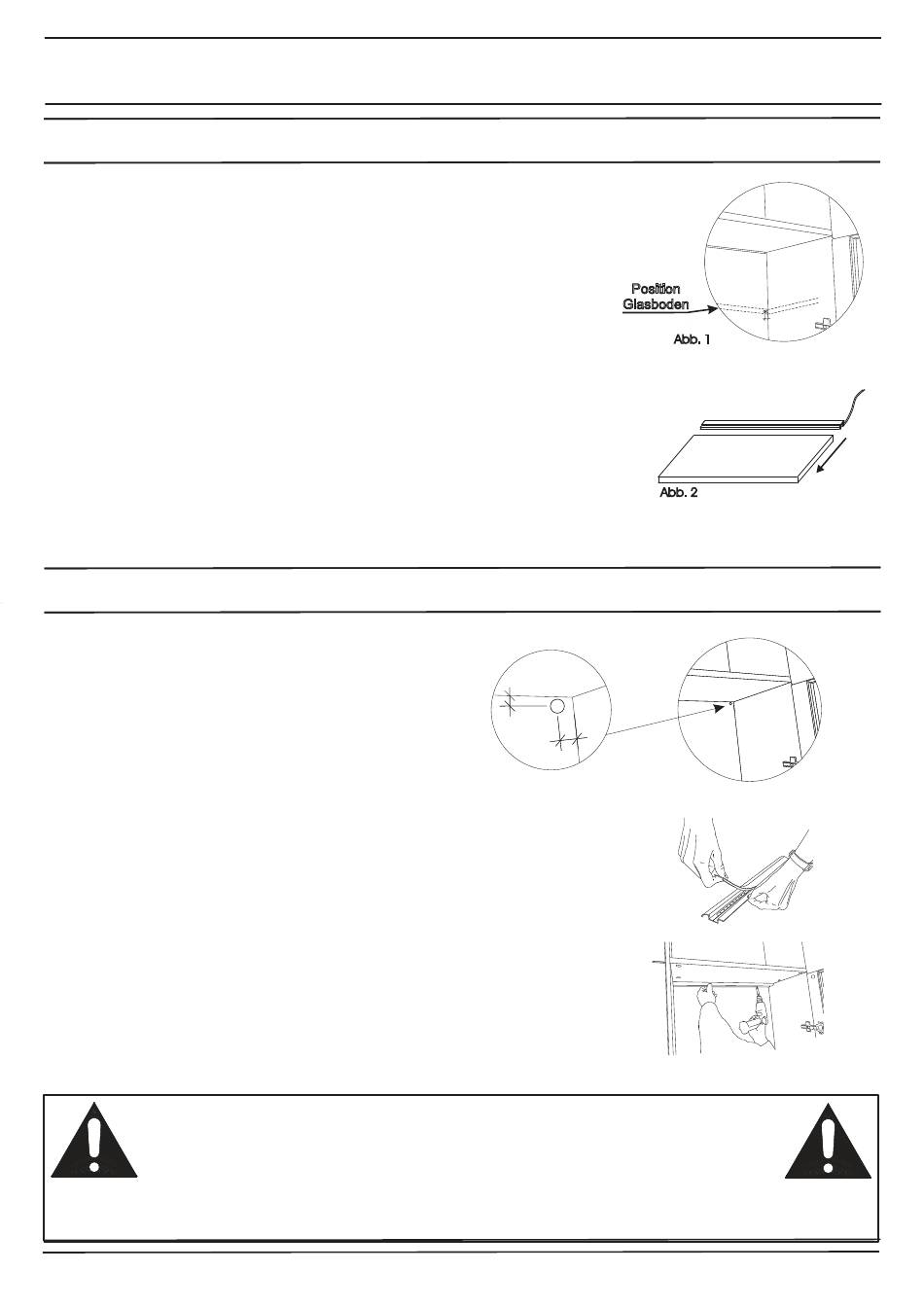

Montage der Vitrinenbeleuchtung
1. Zur Montage der Vitrinenbeleuchtung muss an der rechten
Seite der Rückwand, an der später die Beleuchtung anliegt,
ein 8mm Loch zur Kabelführung gebohrt werden. (Abb.1)
2. Stecken Sie nun die LED-Leuchte mit dem Aluminiumprofil
von hinten auf den Glasboden (Abb. 2).
3. Führen Sie das Kabel der LED-Leuchte durch das gebohrte
Loch und legen den Glasboden ein.
4. Verbinden Sie das Kabel auf der Rückseite mit dem Verteiler des
Vorschaltgerät.
Montage der Nischenbeleuchtung
1. Bohren Sie in der rechten oberen Ecke
( Abb.1) mit einem 8mm Bohrer
durch die Rückwand.
Diese Bohrung benötigen Sie zum
Verlegen der Anschlussleitung.
2. Entfernen Sie die Abdeckung der
Leuchte wie in Abb. 2 beschrieben.
3. Verlegen Sie die Anschlussleitung durch die Bohrung.
Befestigen Sie die Leuchte mit den mitgelieferten
Schrauben an den Boden, Abb.3.
Drücken Sie die Abdeckung wieder in das Profil.
Beachten Sie dabei, dass die angeschlossene Wattage der Lampen
Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem
Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden.
3
nicht die Gesamtleistung des
Aufkleber am Kabelende.
(Beachten Sie die landesspezifischen Vorschriften)
Position
Glasboden
Ø 8mm
8mm
8mm
Vorschaltgeräts
übersteigt!
TOLEDO
Ø 8mm
8mm
Abb. 1
Abb. 2
Abb. 1
Abb. 1
Abb. 2
Abb. 3
