Montage der Wandpaneelbeleuchtung
1. Bohren Sie mit einem 8mm Bohrer die in Abbildung 1
gekennzeichneten vier Vorbohrungen von der Rückseite
des Paneels durch. Verwenden Sie auf der Vorderseite
des Paneels eine entsprechende Zulage um Ausrisse
zu vermeiden.
413
2. Legen Sie sich die Beleuchtung zurecht und ziehen die Kabel durch die zuvor durchgebohrten
Löcher. (Abb.: 2)
3. Ziehen Sie die Schutzfolie des Klebestreifens von der Unterseite der Leuchte und kleben diese von
unten und oben auf die Regalböden. Die Beleuchtung wird am Paneelstoß von Holz und Glas
angelegt.(Abb.: 2)
Beachten Sie dabei, dass die angeschlossene Wattage der Lampen
nicht die Gesamtleistung des
Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem
Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden.
1.513
1.100
8mm Vorbohrungen durchbohren
Rückseite Paneel
8mm Vorbohrungen durchbohren
Paneelstoß
Paneelstoß
Zuleitung
Zuleitung
Bohrung
Bohrung
Aufkleber am Kabelende.
(Beachten Sie die landesspezifischen Vorschriften)
B 151 H 79 T 24
4151/4155
Vorschaltgeräts
übersteigt!
TOLEDO
B 151 H 79 T 24
4152/4156

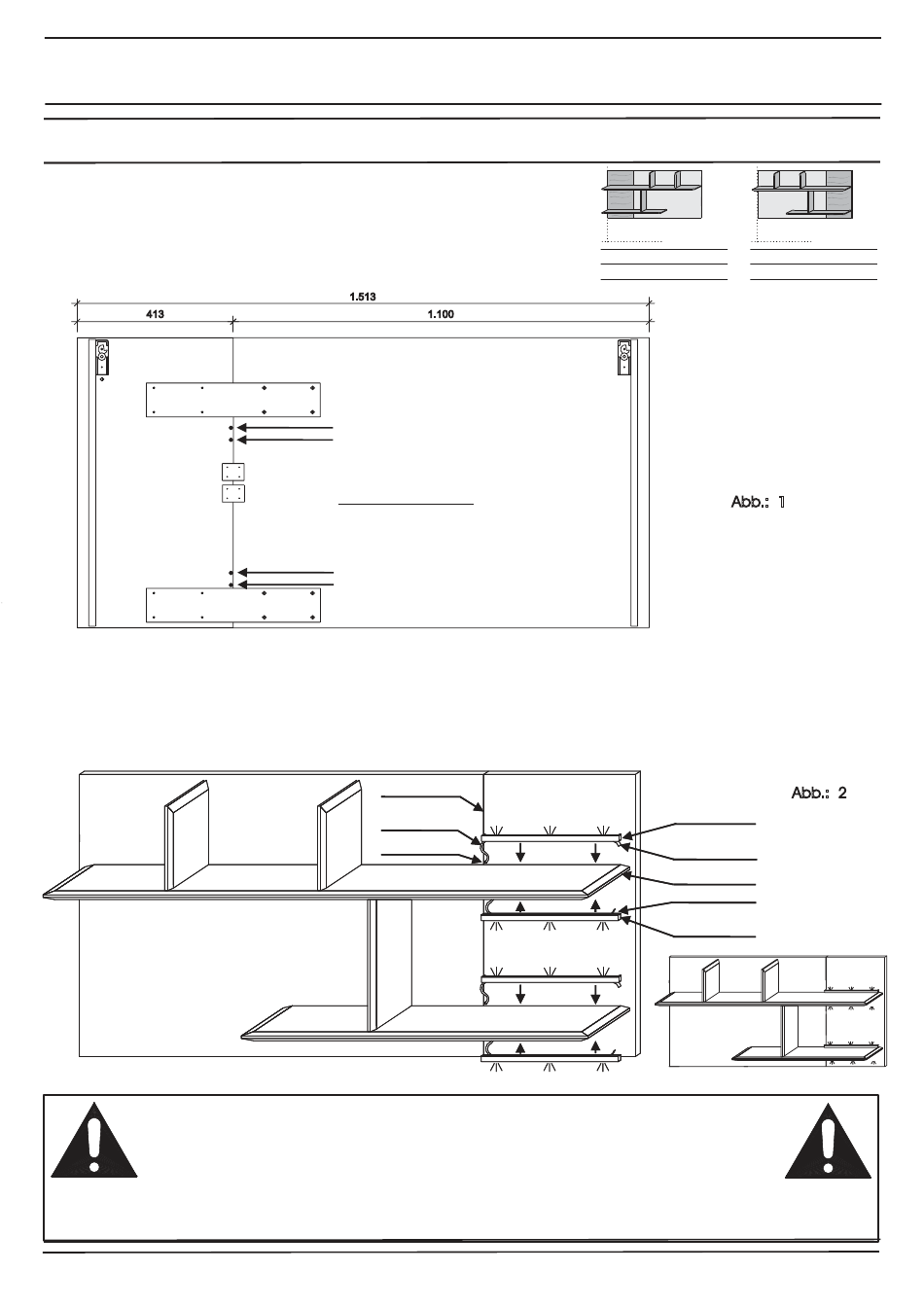

Abb.: 1
Abb.: 2
Beleuchtung
Beleuchtung
Klebestreifen
Klebestreifen
Regalboden
Regalboden
Klebestreifen
Klebestreifen
Beleuchtung
Beleuchtung
4
