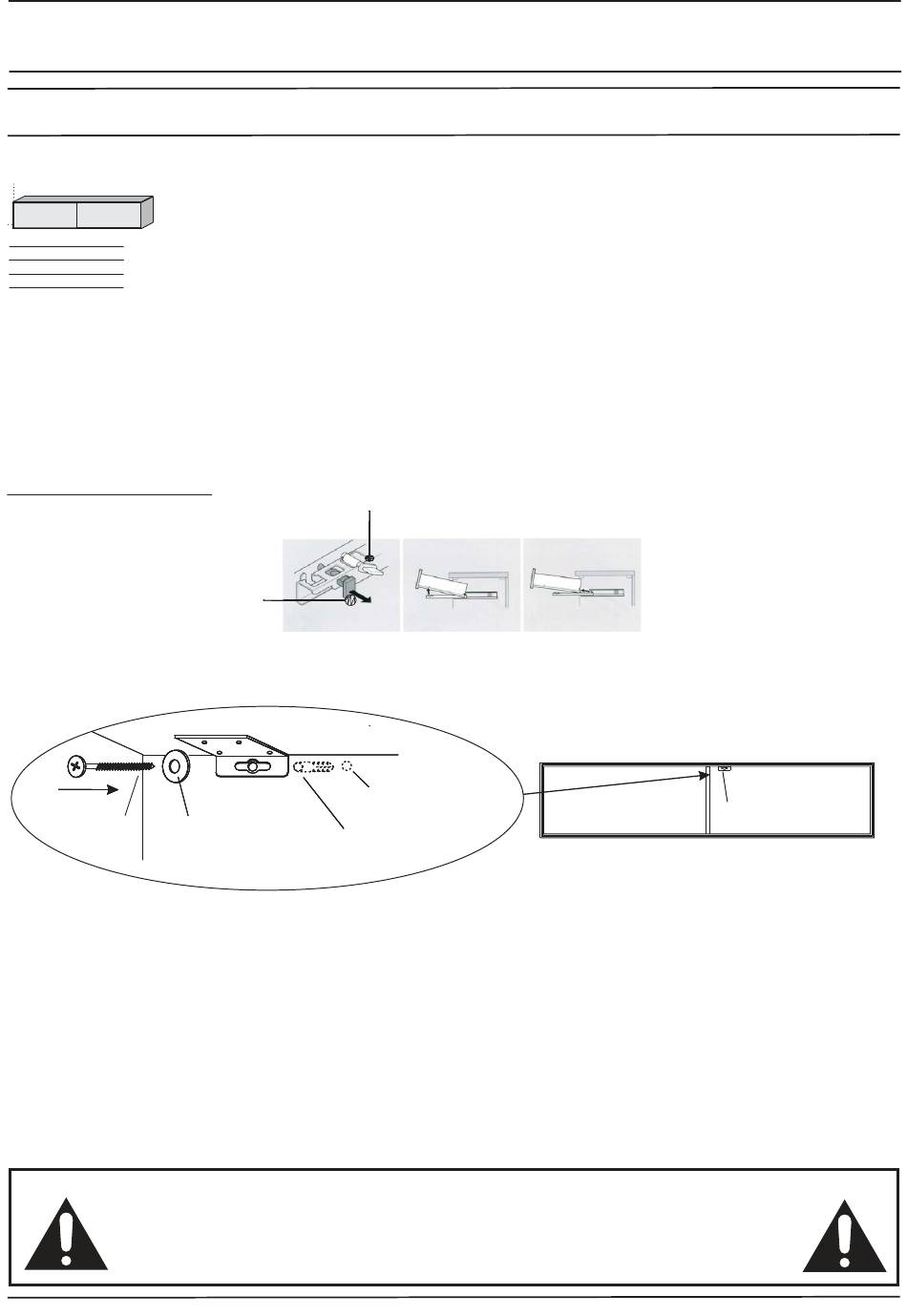

Wandmontage Unterteile 2191 / 2195
Unterrteile
B 195 H 42,5 T 49
2191W li.
2195 F li.
Die Unterteilelemente Typ 2191 / 2195 müssen gegen das Kippen nach vorne gesichert werden.
Hierzu demontieren Sie zunächst die Schubkästen (Abb.:1). Der Kippsicherungswinkel ist werkseitig im
oberen Bereich der Rückwand mittig montiert.
Bohren Sie mit einem 6mm Bohrer durch das Langloch des Winkels in die Rückwand ein Loch.
Befestigen Sie den Korpus, wie in Abbildung 2 dargestellt, mit der Zimmerwand. Hierzu verwenden
Sie die 5,5 x 90mm Schraube, die Unterlegscheibe sowie den 8mm Montagedübel.
Ausbau - Schubkasten
1. Schieber Entriegeln
Abb.:1
Schraube
5,5 x 90mm
Abb.:2
Nach dem endgültigem Einbau des Schubkastens bitte die Höheneinstellung und Nivellierung nicht
vergessen.
Um eine Verletzungsgefahr durch das Kippen der Unterteile nach vorne zu vermeiden,
9
Winkel
Wand-Bohrung
Unterlegscheibe
Montagedübel
ist es zwingend erforderlich, dass diese Elemente gesichert werden.
Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen.
Für Leichtbauwände verwenden Sie entsprechende Spezialdübel!
(Nicht im Lieferumfang enthalten!)
Excenter zur Höheneinstellung
Ø8 mm
Ø8x51mm
TOLEDO
2. Schubkasten anheben
und herausziehen
Kippsicherungs-
winkel
