Vitrinenbeleuchtung - Musterring TOMEO Aufbauanweisung

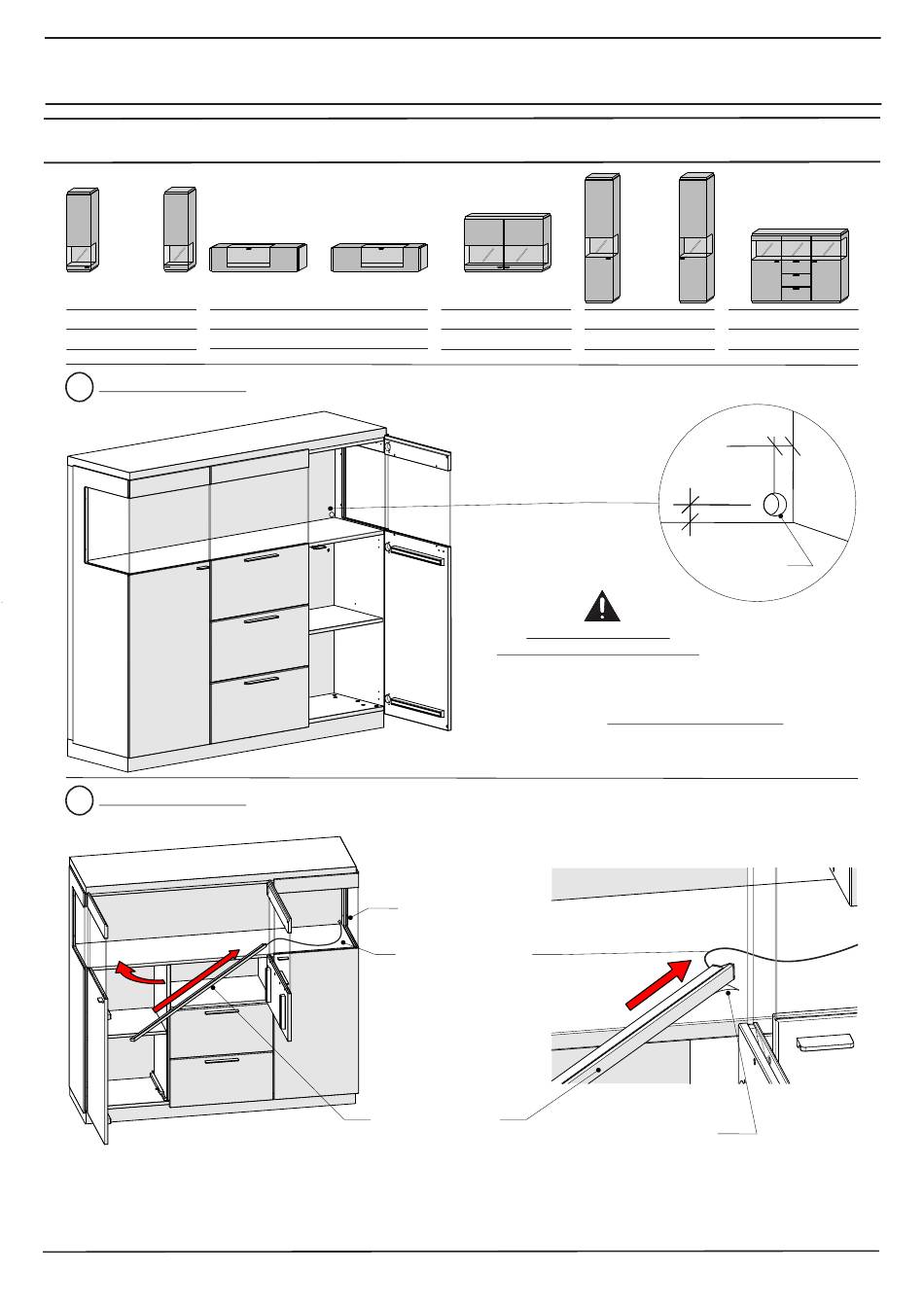

Montage der Vitrinenbeleuchtung
B 39 H 128 T 39 B 147 H 39 T 39
6041 6042 2141
Nur bei Beleuchtung (optionales Zubehör): Bohrung Rückwand für Zuleitung Vitrinen - Beleuchtung
1.
Nur bei Beleuchtung (optionales Zubehör): Positionierung Beleuchtung
2.
B 128 H 89 T 39
2142 4131
Durchbohrung nur bei
Beleuchtung (Zubehör) bohren!
Kabel durch
Bohrungen ziehen
Beleuchtungskabel
Beleuchtungsprofil
TOMEO
B 45 H 203 T 44 B 145 H 133 T 44
0041 0042 7141
5mm
5mm
Ø8mm Bohrung
in Rückwand
Position Beleuchtungsprofil
Schutzfolie vom
Klebeband des
Beleuchtungsprofil
abziehen und auf
Fachboden kleben.
4
