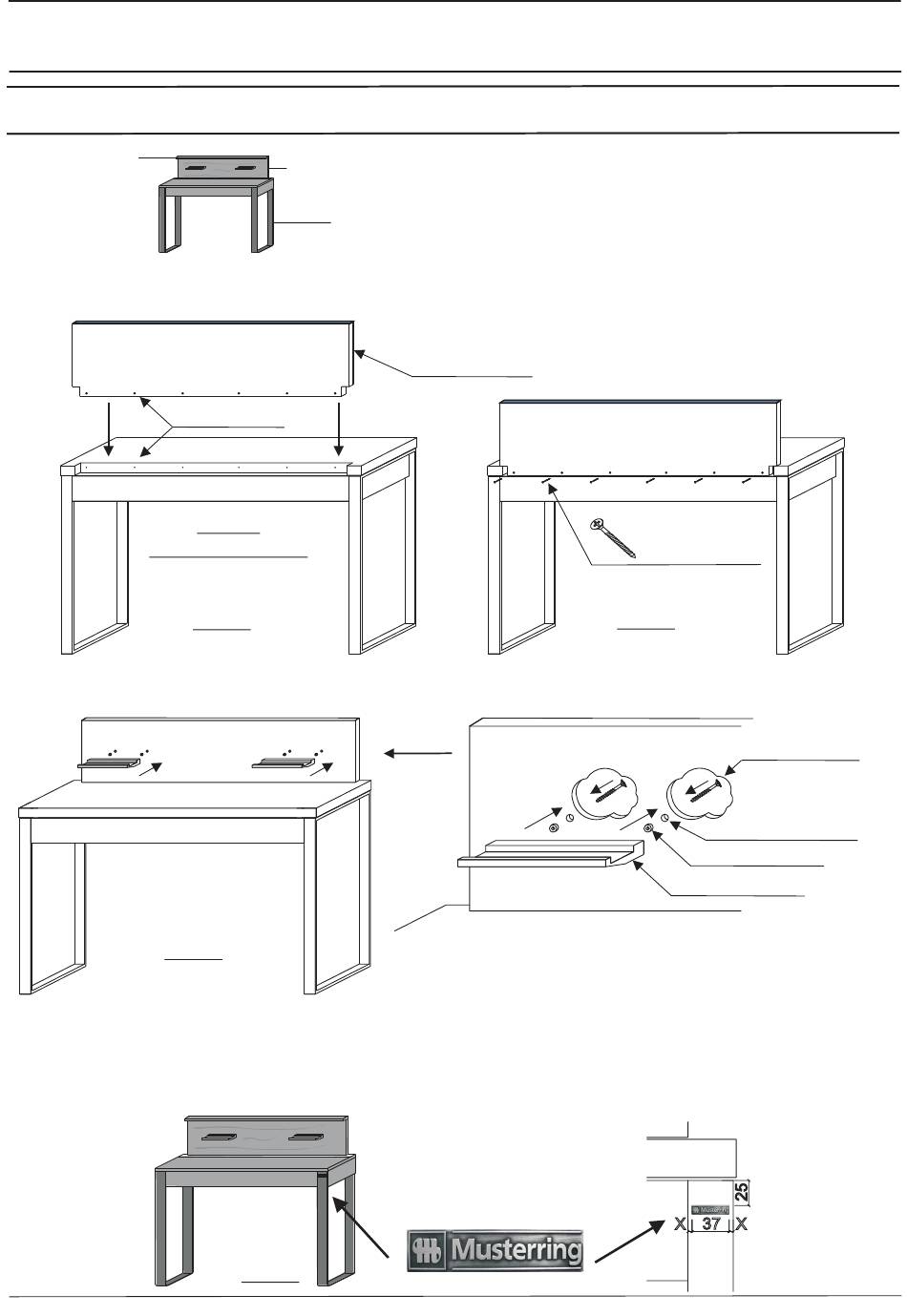

Montage Sekretär 4122
Montage Sekretär 4122
Beleuchtungsblende
(Optional)
1. Setzen Sie die Paneelrückwand mit den Ausklinkungen voran in die Aussparungen der Tischplatte.
Achten Sie darauf, dass die Riffholzseite der Rückwand zur Schreibtischfläche gerichtet ist. (Abb.:1)
Rückwand
Rückseite Sekretär
2. Verschrauben Sie die Rückwand mit den 3,5x45mm Senkkopfschrauben. Zur Montage sind in
der Rückwand sowie an der Schreibtischplatte Vorbohrungen vorgesehen. (Abb.: 2)
Abb.: 3
3. Montieren Sie die Stiftablagen. Hierzu stecken Sie die Distanzscheiben in die Paneel - Stufen-
bohrungen und verschrauben anschließend die Stiftablagen rückseitig mit den 4x45
RW-Schrauben (Abb.: 3)
4. Kleben Sie das „Musterring" Metallschild auf die in Abbildung 4 dargestellte Position auf.
Stiftablage
Baustahl
Paneel -
Vorbohrungen
Ansicht
Abb.: 1
Abb.: 4
Riffholzseite
zur Schreibtisch-
fläche gerichtet
TOLEDO
Paneel -
Rückwand
6 Stück
Senkkopfschraube
3,5x45mm
Abb.: 2
4x50mm
RW Schraube
Paneel - Stufen-
bohrungen
Distanzscheibe
Stiftablage
Mustering
X 37
X
14
