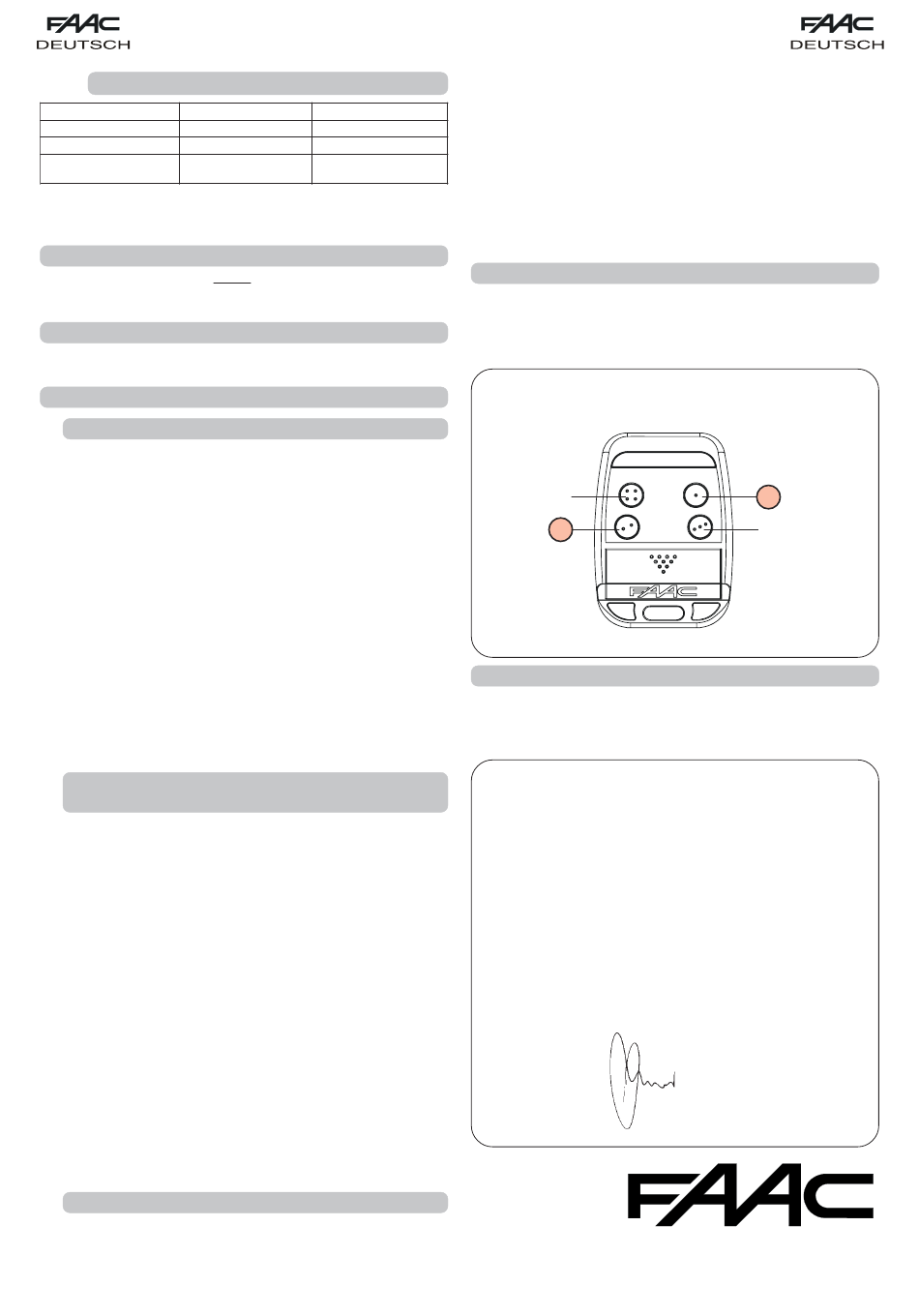

FAAC 531R Anleitungen Seite 2

1.3.3. Bedeutung der Status-LED
B e d e u u t n g d r e S a t u t - s E L D
L D 1 t S t a s u E n i g a n g O P E N
L D 2 t S t a s u E n i g a n g T S O P
S c i h e h r
L D 3 t S t a s u E n i g a n g S F W
Der Zustand bei stillstehender Automation und bei Automation
in Ruhestellung ist für jeden Eingang fett gedruckt angegeben.
2. BLINKLEUCHTE UND VORBLINKEN
An diesen Antrieb kann keine Blinkleuchte angeschlossen
werden.
3. ANSCHLUSS DER SICHERHEITSVORRICHTUNGEN
Der Anschluss der Sicherheitsvorrichtungen ist unverändert.
Verwiesen wird auf die Hauptanweisungen des Antriebs 531 EM.
4. PROGRAMMIERUNG DER FUNKCODES
4.1. PROGRAMMIERUNG DER FUNKCODES ÜBER KARTE
Das elektronische Gerät 531R kann bis zu 10 Funkcodes
speichern. Über diese Grenze hinaus werden bei der
Programmierung weiterer Fernbedienungen (T4 LC) die ersten
eingegebenen Funkcodes überschrieben.
Programmiervorgang:
1) Die Erlernung der Fernbedienungen erfolgt durch das
Umschalten des Schalters Nr. 3 des Dip-Switch für die
Programmierung DS1 auf ON (Abb. 1).
2) Die Servicelampe beginnt schnell zu blinken und die Karte
bleibt im Lernzustand.
3) Die Taste der gewünschten Fernbedienung mindestens 1
Sekunde lang drücken.
4) Wenn die Servicelampe mit Dauerlicht 2 Sekunden lang
aufleuchtet, wird der gesendete Funkcode ordnungsgemäß
erlernt.
5) Zur Speicherung des Codes von anderen Fernbedienungen
sind die Schritte ab Punkt 3 zu wiederholen.
6) Nach der Erlernung den Schalter Nr. 3 des Dip-Switch für die
Programmierung DS1 auf OFF stellen und sicherstellen, dass
die Servicelampe nicht mehr aufleuchtet.
4.2. PROGRAMMIERUNG DER FUNKCODES ÜBER
FERNBEDIENUNG
Achtung:
Dieser Programmiervorgang
Fernbedienungen vorgenommen werden, die bereits von der
Karte 531R erlernt wurden. (siehe Abschnitt 4.1).
Programmiervorgang:
1) Die Tasten P1 und P2 der Fernbedienung anhaltend drücken
(Abb. 2).
2) Die Servicelampe leuchtet mit Dauerlicht auf.
3) Nach 5 Sekunden schaltet sich die Servicelampe aus.
4) Die Tasten P1 und P2 der Fernbedienung loslassen.
5) Binnen 10 Sekunden, nachdem sich die Servicelampe
ausgeschaltet hat, die Taste der zuvor einprogrammierten
und somit von der Karte 531R erkannten Fernbedienung
mindestens 1 Sekunde lang drücken.
6) Die Servicelampe beginnt schnell zu blinken und die Karte
531R geht 10 Sekunden lang in den Lernmodus über.
Innerhalb dieses Zeitraums muss ein weiterer Funkcode
programmiert werden:die
Fernbedienung mindestens 1 Sekunde lang drücken.
7) Durch die Übertragung eines Funkcodes beginnt die Zählung
der 10 Sekunden erneut, in denen sich die Karte im
Programmierstatus befindet.
8) Nach Ablauf der 10 Sekunden schaltet sich die Servicelampe
aus. sind die Schritte ab Punkt 1 zu wiederholen.
4.3. FUNKCODES LÖSCHEN
Achtung: Durch diesen Vorgang werden alle gespeicherten
Funkcodes gelöscht.
a s u e n i
n c i t h a t k v i A t k v i
A t k v i
n c i t h a t k
e t i v s o r r c i h u t n g e n S c i h e h r e t i v s o r r c i
b e e l t g r f i e
kann nur
Taste der gewünschten
1) Den Schalter Nr. 3 des Dip-Switch für die Programmierung DS1
auf ON stellen.
2) Die Taste SET UP anhaltend drücken und dann mindestens 1
Sekunde lang die Taste OPEN drücken.
v i
3) Beide Tasten loslassen.
h u t n g e n
4) Die Karte löscht alle im eigenen Speicher enthaltenen
Funkcodes und kehrt automatisch in den Programmierstatus
zurück.
5) Die Schritte laut Punkt 1 des Kap. 4.1 vornehmen oder den
Schalter Nr. 3 des Dip-Switch für die Programmierung DS1 auf
OFF stellen, um den Vorgang zu beenden.
5. FERNBEDIENUNGEN T4 LC 433 MHz
Zur Fernsteuerung
Fernbedienungen T4 LC verwenden.
Fernbedienung T4 LC 433 MHz
P4
P2
6. ALLGEMEINE ANWEISUNGEN
Für alle Aspekte, die nicht ausdrücklich in diesen Anweisungen
enthalten sind, wird auf die Anleitungen des Antriebs 531 EM
verwiesen.
EG - KONFORMITÄTSERKLÄRUNG
Der Hersteller: FAAC S.p.A.
Anschrift: Via Benini, 1 - 40069 Zola Predosa BOLOGNA - ITALIEN
mit
erklärt, daß: das elektronische Gerät 531R,
• den wesentlichen Sicherheitsanforderungen
der folgenden Richtlinien entspricht:
73/23/EWG und nachfolgende Änderung
89/336/EWG und nachfolgende Änderungen
Zusätzliche Anmerkung:
Dieses Produkt wurde den Prüfungen in einer
typischen homogenen Konfiguration
unterzogen (alle Produkte stammen aus der
Produktion der Firma FAAC S.p.A.).
Bologna, 01 Januar 2005.
Der Geschäftsführer
8
des Antriebs 531R
93/68/EWG.
92/31/EWG und 93/68/EWG
A. Bassi
ausschließlich
P1
P3
Abb. 2
732869 Rev. A
