ID: 4605132_1504_06

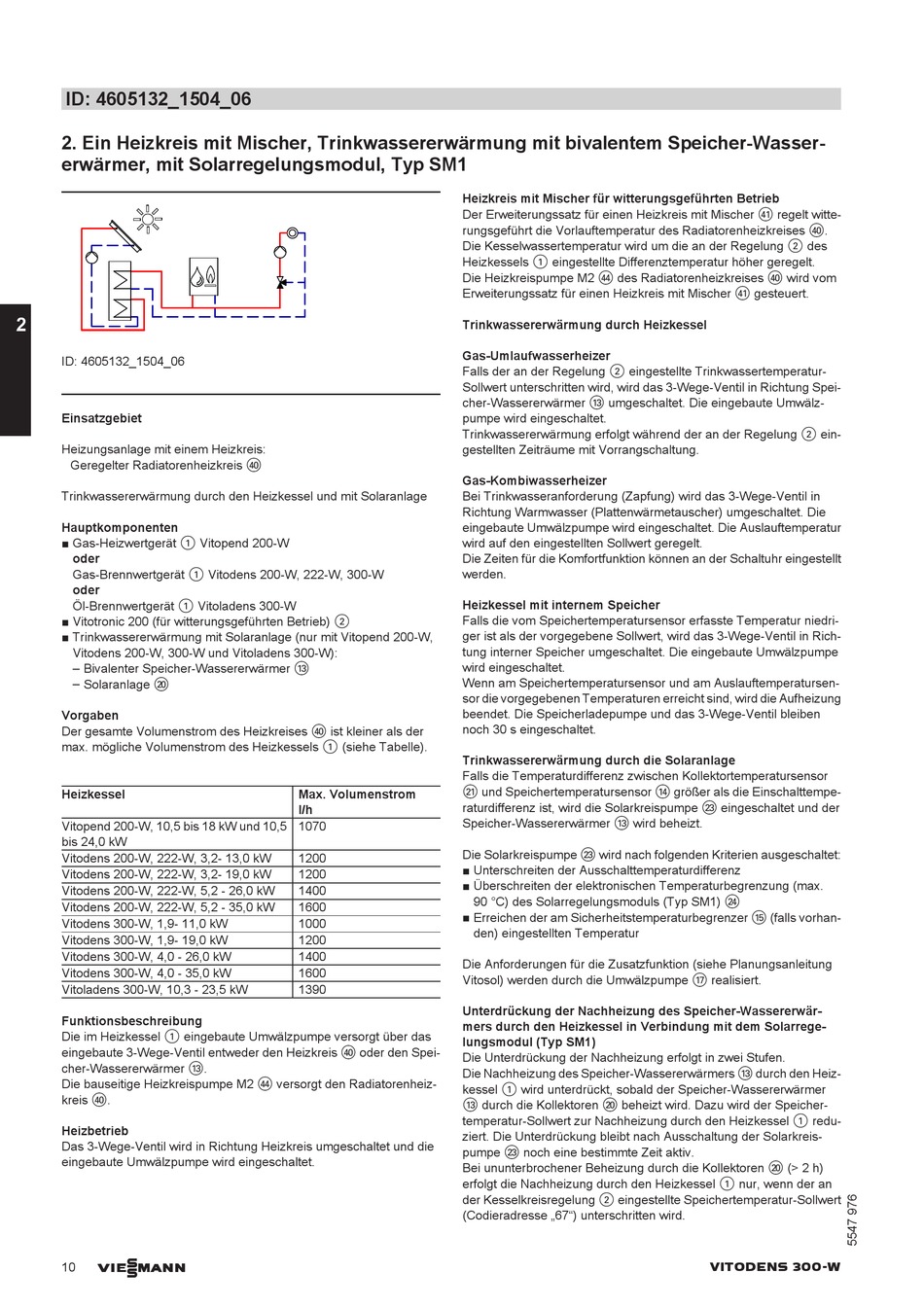

2. Ein Heizkreis mit Mischer, Trinkwassererwärmung mit bivalentem Speicher-Wasser-
erwärmer, mit Solarregelungsmodul, Typ SM1
2
ID: 4605132_1504_06
Einsatzgebiet
Heizungsanlage mit einem Heizkreis:
Geregelter Radiatorenheizkreis rP
Trinkwassererwärmung durch den Heizkessel und mit Solaranlage
Hauptkomponenten
■ Gas-Heizwertgerät 1 Vitopend 200-W
oder
Gas-Brennwertgerät 1 Vitodens 200-W, 222-W, 300-W
oder
Öl-Brennwertgerät 1 Vitoladens 300-W
■ Vitotronic 200 (für witterungsgeführten Betrieb) 2
■ Trinkwassererwärmung mit Solaranlage (nur mit Vitopend 200-W,
Vitodens 200-W, 300-W und Vitoladens 300-W):
– Bivalenter Speicher-Wassererwärmer qE
– Solaranlage wP
Vorgaben
Der gesamte Volumenstrom des Heizkreises rP ist kleiner als der
max. mögliche Volumenstrom des Heizkessels 1 (siehe Tabelle).
Heizkessel
Vitopend 200-W, 10,5 bis 18 kW und 10,5
bis 24,0 kW
Vitodens 200-W, 222-W, 3,2- 13,0 kW
Vitodens 200-W, 222-W, 3,2- 19,0 kW
Vitodens 200-W, 222-W, 5,2 - 26,0 kW
Vitodens 200-W, 222-W, 5,2 - 35,0 kW
Vitodens 300-W, 1,9- 11,0 kW
Vitodens 300-W, 1,9- 19,0 kW
Vitodens 300-W, 4,0 - 26,0 kW
Vitodens 300-W, 4,0 - 35,0 kW
Vitoladens 300-W, 10,3 - 23,5 kW
Funktionsbeschreibung
Die im Heizkessel 1 eingebaute Umwälzpumpe versorgt über das
eingebaute 3-Wege-Ventil entweder den Heizkreis rP oder den Spei-
cher-Wassererwärmer qE.
Die bauseitige Heizkreispumpe M2 rR versorgt den Radiatorenheiz-
kreis rP.
Heizbetrieb
Das 3-Wege-Ventil wird in Richtung Heizkreis umgeschaltet und die
eingebaute Umwälzpumpe wird eingeschaltet.
VIESMANN
10
Heizkreis mit Mischer für witterungsgeführten Betrieb
Der Erweiterungssatz für einen Heizkreis mit Mischer rQ regelt witte-
rungsgeführt die Vorlauftemperatur des Radiatorenheizkreises rP.
Die Kesselwassertemperatur wird um die an der Regelung 2 des
Heizkessels 1 eingestellte Differenztemperatur höher geregelt.
Die Heizkreispumpe M2 rR des Radiatorenheizkreises rP wird vom
Erweiterungssatz für einen Heizkreis mit Mischer rQ gesteuert.
Trinkwassererwärmung durch Heizkessel
Gas-Umlaufwasserheizer
Falls der an der Regelung 2 eingestellte Trinkwassertemperatur-
Sollwert unterschritten wird, wird das 3-Wege-Ventil in Richtung Spei-
cher-Wassererwärmer qE umgeschaltet. Die eingebaute Umwälz-
pumpe wird eingeschaltet.
Trinkwassererwärmung erfolgt während der an der Regelung 2 ein-
gestellten Zeiträume mit Vorrangschaltung.
Gas-Kombiwasserheizer
Bei Trinkwasseranforderung (Zapfung) wird das 3-Wege-Ventil in
Richtung Warmwasser (Plattenwärmetauscher) umgeschaltet. Die
eingebaute Umwälzpumpe wird eingeschaltet. Die Auslauftemperatur
wird auf den eingestellten Sollwert geregelt.
Die Zeiten für die Komfortfunktion können an der Schaltuhr eingestellt
werden.
Heizkessel mit internem Speicher
Falls die vom Speichertemperatursensor erfasste Temperatur niedri-
ger ist als der vorgegebene Sollwert, wird das 3-Wege-Ventil in Rich-
tung interner Speicher umgeschaltet. Die eingebaute Umwälzpumpe
wird eingeschaltet.
Wenn am Speichertemperatursensor und am Auslauftemperatursen-
sor die vorgegebenen Temperaturen erreicht sind, wird die Aufheizung
beendet. Die Speicherladepumpe und das 3-Wege-Ventil bleiben
noch 30 s eingeschaltet.
Trinkwassererwärmung durch die Solaranlage
Falls die Temperaturdifferenz zwischen Kollektortemperatursensor
wQ und Speichertemperatursensor qR größer als die Einschalttempe-
Max. Volumenstrom
raturdifferenz ist, wird die Solarkreispumpe wE eingeschaltet und der
l/h
Speicher-Wassererwärmer qE wird beheizt.
1070
Die Solarkreispumpe wE wird nach folgenden Kriterien ausgeschaltet:
1200
■ Unterschreiten der Ausschalttemperaturdifferenz
1200
■ Überschreiten der elektronischen Temperaturbegrenzung (max.
1400
1600
■ Erreichen der am Sicherheitstemperaturbegrenzer qT (falls vorhan-
1000
1200
1400
Die Anforderungen für die Zusatzfunktion (siehe Planungsanleitung
1600
Vitosol) werden durch die Umwälzpumpe qU realisiert.
1390
Unterdrückung der Nachheizung des Speicher-Wassererwär-
mers durch den Heizkessel in Verbindung mit dem Solarrege-
lungsmodul (Typ SM1)
Die Unterdrückung der Nachheizung erfolgt in zwei Stufen.
Die Nachheizung des Speicher-Wassererwärmers qE durch den Heiz-
kessel 1 wird unterdrückt, sobald der Speicher-Wassererwärmer
qE durch die Kollektoren wP beheizt wird. Dazu wird der Speicher-
temperatur-Sollwert zur Nachheizung durch den Heizkessel 1 redu-
ziert. Die Unterdrückung bleibt nach Ausschaltung der Solarkreis-
pumpe wE noch eine bestimmte Zeit aktiv.
Bei ununterbrochener Beheizung durch die Kollektoren wP (> 2 h)
erfolgt die Nachheizung durch den Heizkessel 1 nur, wenn der an
der Kesselkreisregelung 2 eingestellte Speichertemperatur-Sollwert
(Codieradresse „67") unterschritten wird.
90 °C) des Solarregelungsmoduls (Typ SM1) wR
den) eingestellten Temperatur
VITODENS 300-W
