Elektrischer Anschluss
Warnung:
Bei allen Anlagen muss zwingend ein Elektriker den Anschluss vornehmen.
Fehlerhafter Anschluss ist lebensgefährlich.
In der Anschlussbox am Motor finden sich 2 (400V 3) kurze Kabel (braun und blau).
Diese Kabel sind vom Testlauf übrig, markieren den richtigen Anschluss und sind vor
dem Anschließen zu entfernen.
Anschlusskabel, Sicherungen und evtl. nötiger bordseitiger Hauptschalter sind nicht im
Lieferumfang enthalten und müssen bordseitig gestellt werden.
Erforderliche Kabelquerschnitte bis 15 Meter Kabellänge, für längere Zuleitungen den
Kabelquerschnitt entsprechend vergrößern.
Von der Bordverteilung zur Anschlussbox:
230 Volt 50 Hz: 3 G 2,5 mm² (AWG 13) / 115 Volt 60 Hz: 3 G 10 mm² (AWG 7)
400 Volt 50 Hz: 3 G 1,5 mm² (AWG 15).
Von der Anschlussbox zum Motor Hochdruckpumpe:
230 Volt 50 Hz: 3 G 2,5 mm² (AWG 13) / 115 Volt 60 Hz: 3 G 10 mm² (AWG 7)
400 Volt 50 Hz: 3 G 1,5 mm² (AWG 15), Drehrichtung Motor beliebig.
Zuleitung von der Anschlussbox zur Förderpumpe: 3 G x 1 mm² (AWG 17)

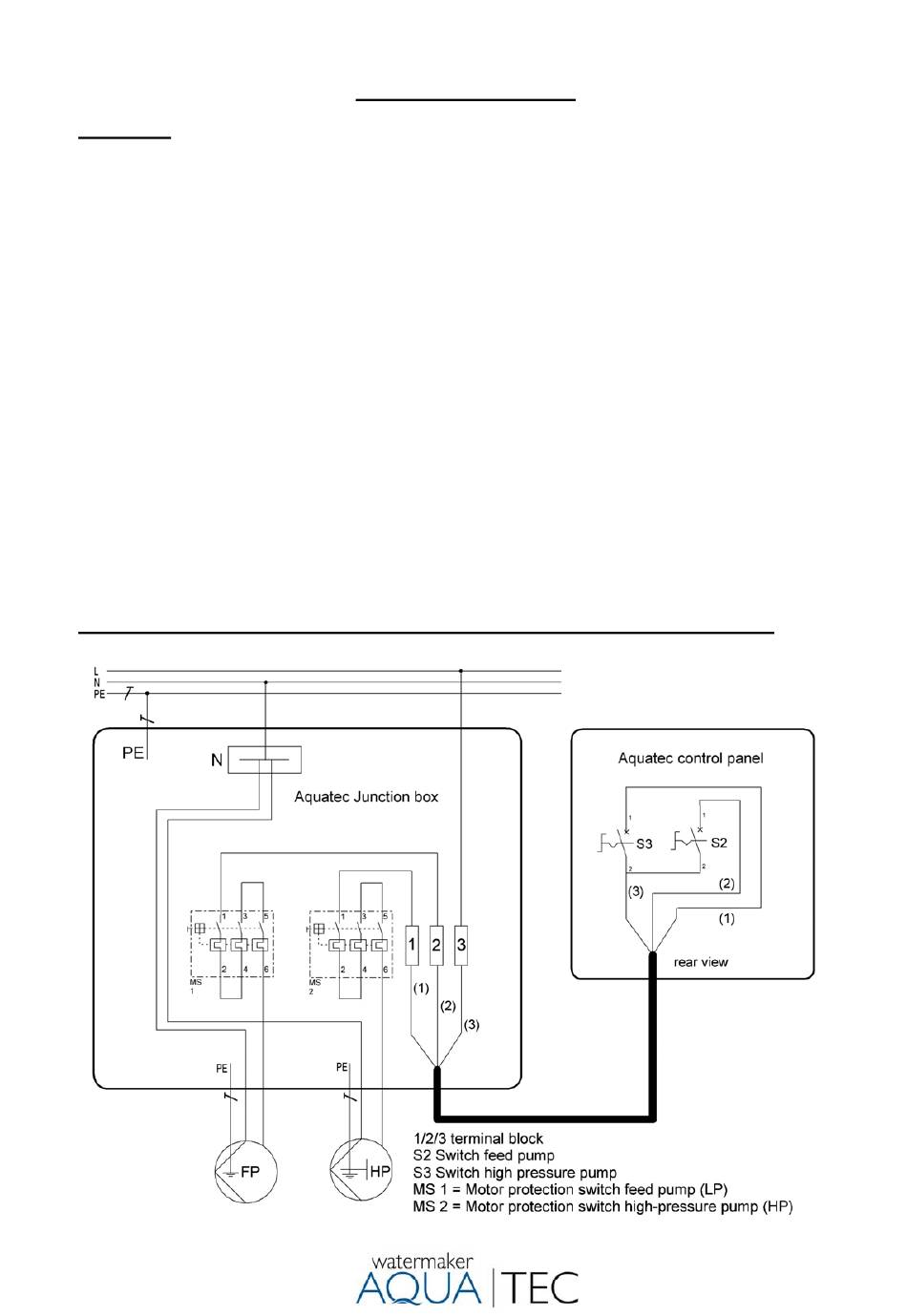

230 / 115 Volt 50/60 Hz Schaltplan Aquatec- Watermaker AC 65 bis AC 240
24
