Hochdruckschlauch, aus einem werden zwei
Um Ihnen eine flexible Montage zu erlauben, wird der Hochdruckschlauch in einem 4
Meter langen Stück mit jeweils einem V4A- Hochdruckfitting an den Enden geliefert.
Passen Sie bitte die erforderlichen Längen genau an bevor Sie den Schlauch trennen.
Achtung: Verlege- Radius nicht kleiner als 60 mm. Berührungspunkte vermeiden oder
ggf. den HP Schlauch an diesen Stellen gegen Beschädigung schützen und flexibel
fixieren.
Hinweis:
Bei
Hochdruckschläuche mit aufgepressten 45° oder 90° Anschlussnippeln.

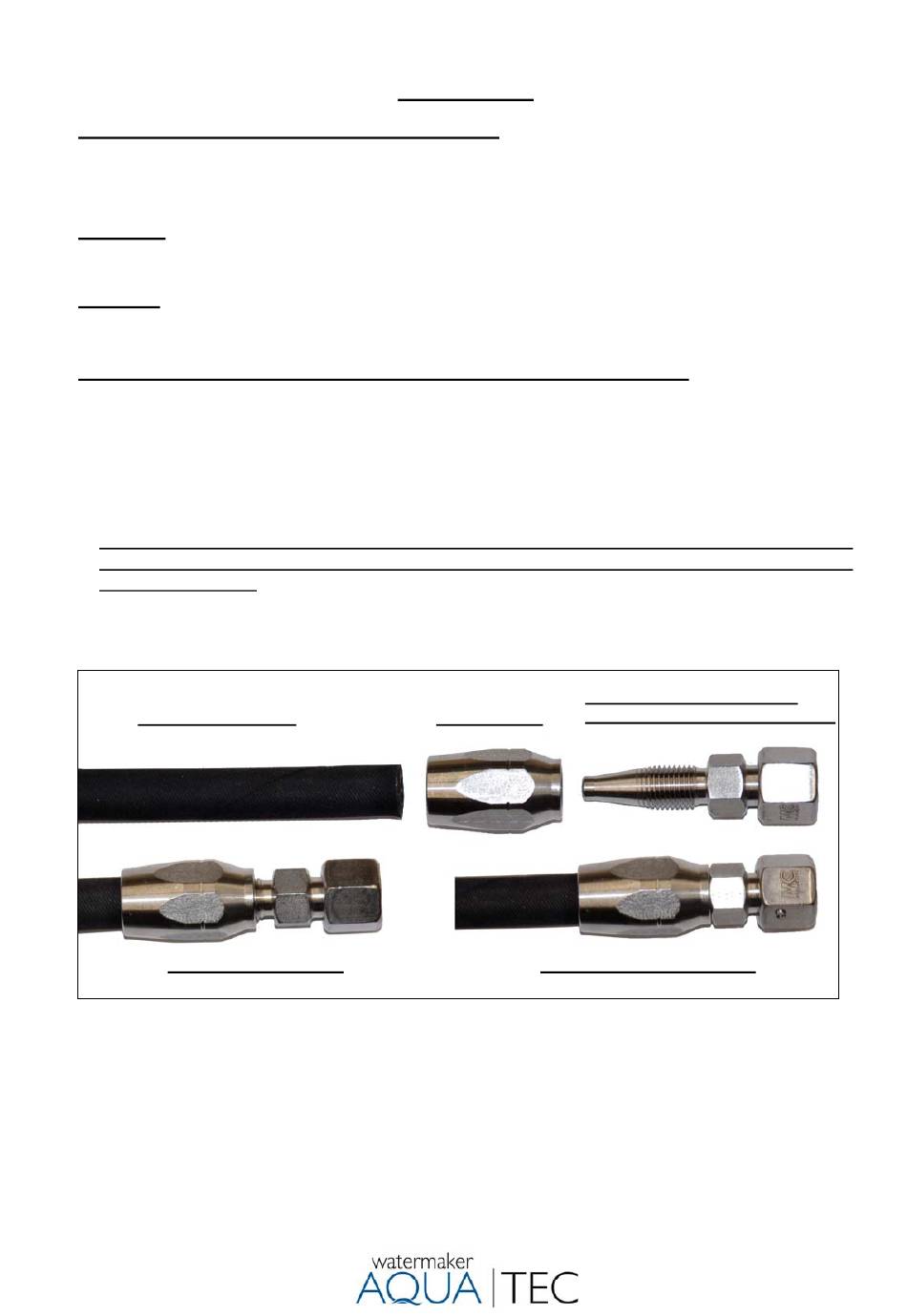

Montageanleitung für die Edelstahl- Hochdruck- Schraubfittings:
1) Trennen Sie den Schlauch mit einem sauberen 90º- Schnitt mit z.B einer Eisensäge
oder Winkelschleifer mit Trennscheibe.
2) Drehen Sie die Hülsen- Mutter auf den Schlauch. Lassen Sie einen Abstand von 2
mm zwischen dem Schlauch und der Schulter der Mutter, um dem Schlauch ein
Expandieren in die Länge zu erlauben.
3) Wichtig:
Das Schlauchnippel-Gewinde unbedingt vor der Montage gut einfetten um ein
festfressen der Gewinde beim verschrauben zu vermeiden.(sehr gut: metallfreie Anti seize
paste für Edelstahl)
4) Halten Sie die Hülsen- Mutter mit einem Schlüssel und schrauben Sie den
Einschraubnippel mit einem zweiten Schlüssel in den Schlauch.
Hochdruckschlauch
fertig, gut verschraubt
5) Verbinden Sie mit dem einem Schlauch den Druckanschluss der Hochdruckpumpe
mit dem Einlass am Membranengehäuse. Auf dem Druckgehäuse der Membrane ist
die Flussrichtung des Seewassers mit einem Pfeil angegeben.
6) Der zweite Hochdruckschlauch verbindet den Auslass am Membranengehäuse mit
dem Einlass am Druckregelventil in der Bedientafel.
7) Leiten Sie das Abwasser (Konzentrat/ Brine) vom Auslass des Druckregelventils im
Kontrollpaneel durch den Dreiwegehahn Nr. 4 mittels Borddurchlass über der
Wasserlinie über Bord. Aus Sicherheitsgründen sollte der Brine Ausgang nicht
absperrbar sein. Verwenden Sie keinen Borddurchlass aus Acetal.
Einbau Seite 4
Anschlussproblemen
Hülsenmutter
liefern
wir
auf
Einschraubnippel Gewinde
gut einfetten gegen Festfressen
fertig, sehr gut verschraubt
Anfrage
individuelle
21
