Montage
Prüfung / Einstellung
Mischeinrichtung für Erdgas / Flüssiggas
6
40

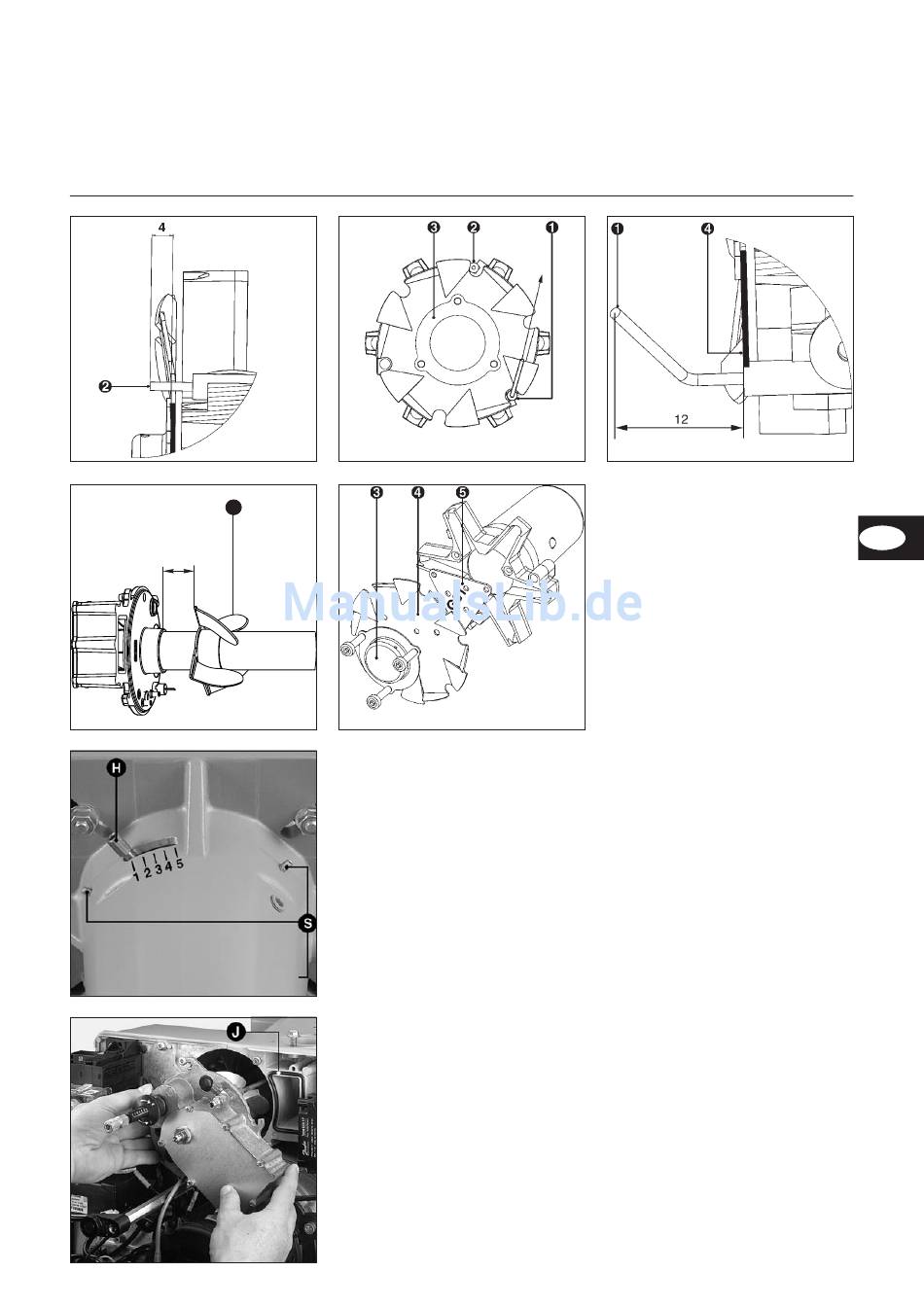

Einstellen der radialen Flammrohr-
position
Nach lösen der drei Befestigungschrau-
ben S kann die Flammrohrposition am
Hebel H eingestellt werden. Durch die
radiale Flammrohrposition können die
Stickstoffemission beeinflusst werden.
Grundeinstellung bei Skalenwert 1.
Montage Mischeinrichtung
· O-Ring J in Nut des Gasanschluss-
stückes einlegen (O-Ring befindet
sich im Gaskanal des Brennergehäu-
ses).
· Mischeinrichtung einbauen.
· Deckel festschrauben (3 Schrauben
S im Bajonettverschluss).
· Anschlusskabel Ionisationssonde von
Anschlusskasten in Halter einste-
cken.
· Zündkabel an Zündtrafo anschlies-
sen.
06/2005 - Art. Nr. 13 018 084A
Kontrolle der Mischeinrichtung
· Einstellung der Ionisationssonde 1
und der Zündelektrode 2 gemäß Dar-
stellungen prüfen.
· Abstand Drallring 6 zu Deckel Misch-
einrichtung überprüfen.
Einstellung auf Flüssiggasbetrieb
· Stützgasblende 3 und Stauscheibe 4
demontieren.
· Abdeckplatte 5 um 180° wenden, so
dass Bohrungen in Stauscheibe ver-
schlossen werden.
· Stauscheibe 4 und Stützgasblende 3
wieder montieren (Aufschrift G31
zeigt zum Gasrohr).
DE
13
