Programmierung
Einstellung der Raumtemperatur
Frostschutz

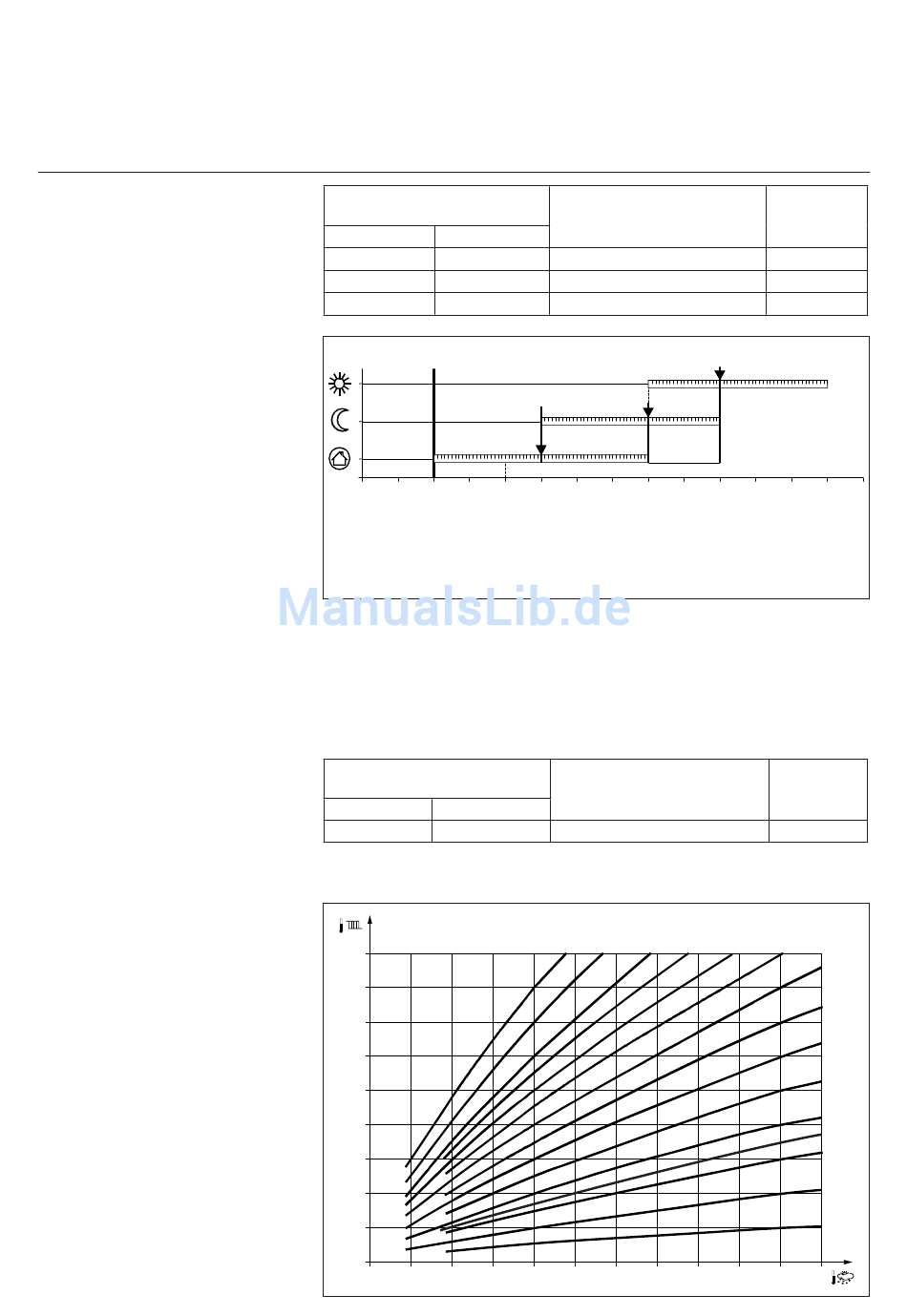

Heizkurve
Für die Heizkreisläufe stehen
verschiedene Funktionen zur
Verfügung, die bei jedem Kreislauf
einzeln eingestellt werden können.
Raumtemperatur
Die Raumtemperatur kann basierend
auf verschiedenen Sollwerten verwaltet
werden. Diese Sollwerte werden
basierend auf dem ausgewählten
Betriebsmodus aktiviert und erzeugen
verschiedene Temperaturniveaus
in den Räumlichkeiten. Die Felder
zum Einstellen der Sollwerte sind
entsprechend der graphischen
Darstellung unabhängig voneinander.
Ohne einen Raumtemperaturfühler
ist der Heizregler nicht imstande,
die gewünschte Raumtemperatur
genau einzustellen. Es ist demnach
notwendig, die Sollwerte anzupassen.
Frostschutz
Durch den Modus "Frostschutz" wird
verhindert, dass die Raumtemperatur
zu stark sinkt. Zu diesem Zweck ist das
Gerät basierend auf dem Sollwert des
Frostschutzes eingestellt.
Heizkurve
Die Heizkurve dient zum Einstellen
des Vorlauf-Sollwerts, mit welchem
die Vorlauftemperatur, basierend auf
den entsprechenden klimatischen
Bedingungen, eingestellt werden
kann. Die Heizkurve kann mittels
verschiedener Parameter angepasst
werden, so dass die Leistung des
Geräts und somit die Raumtemperatur
auf die persönlichen Bedürfnisse
angepasst werden kann.
Neigung der Heizkennlinie
Mittels der Neigung der Heizkennlinie
kann, basierend auf der
Außentemperatur, eine Änderung der
Vorlauftemperatur bestimmt werden.
Wenn sich die Raumtemperatur nur
bei niedrigen Außentemperaturen
verändert, muss ihre Steilheit korrigiert
werden.
Erhöhung des Einstellwertes:
Die Vorlauftemperatur wird vor allem
bei niedrigen Außentemperaturen
erhöht.
Reduzierung des Einstellwertes:
Die Vorlauftemperatur wird vor allem
bei niedrigen Außentemperaturen
reduziert.
