Funktion; Kompaktarmatur - elco VECTRON G 04.430 DUO PLUS Betriebsanleitung

Funktion

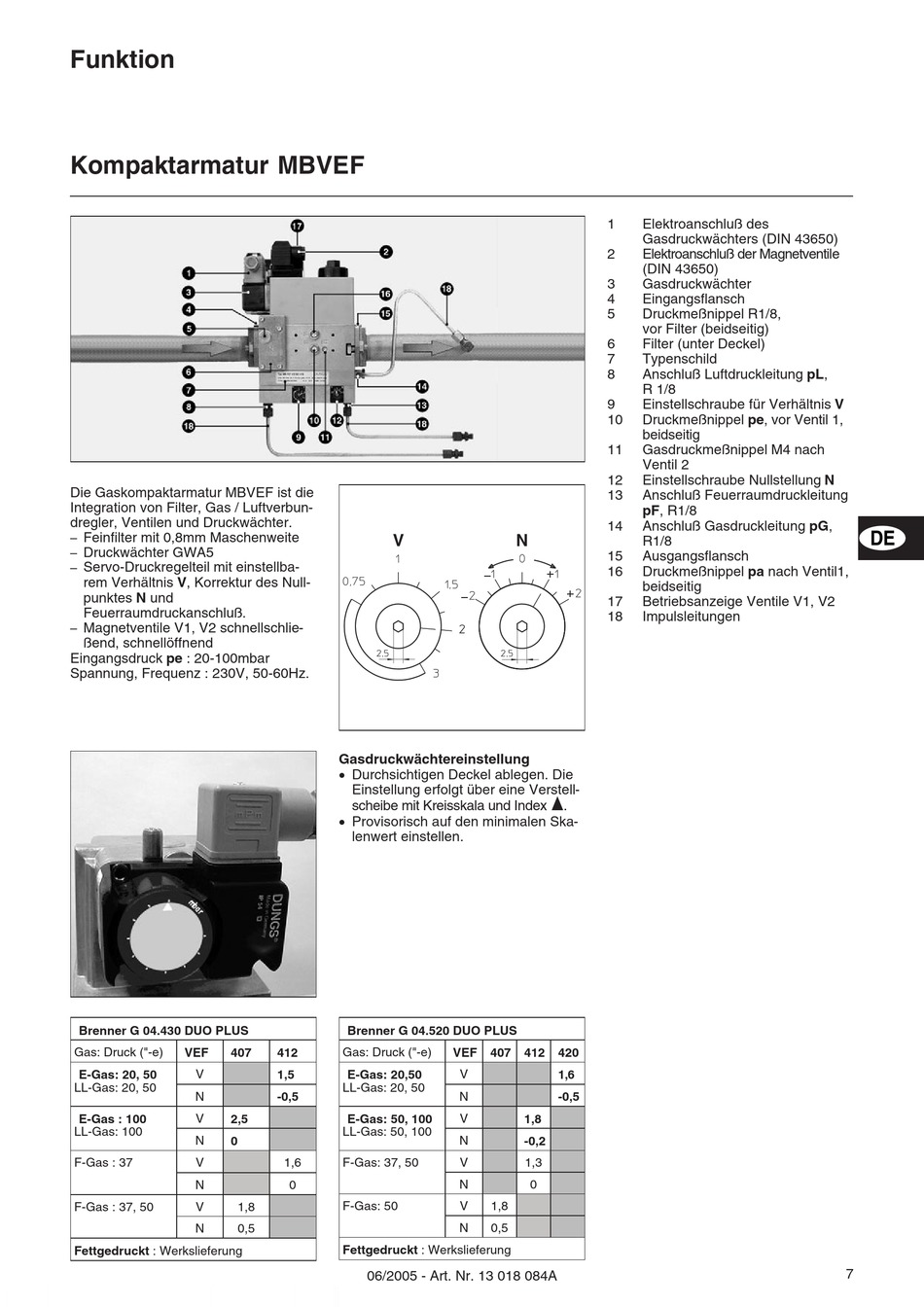

Kompaktarmatur MBVEF
Die Gaskompaktarmatur MBVEF ist die
Integration von Filter, Gas / Luftverbun-
dregler, Ventilen und Druckwächter.
Feinfilter mit 0,8mm Maschenweite
–
Druckwächter GWA5
–
Servo-Druckregelteil mit einstellba-
–
rem Verhältnis V, Korrektur des Null-
punktes N und
Feuerraumdruckanschluß.
Magnetventile V1, V2 schnellschlie-
–
ßend, schnellöffnend
Eingangsdruck pe : 20-100mbar
Spannung, Frequenz : 230V, 50-60Hz.
Brenner G 04.430 DUO PLUS
Gas: Druck ("-e) VEF 407
V
E-Gas: 20, 50
LL-Gas: 20, 50
N
E-Gas : 100 V 2,5
LL-Gas: 100
N
0
F-Gas : 37 V
N
F-Gas : 37, 50 V 1,8
N 0,5
Fettgedruckt : Werkslieferung
V
Gasdruckwächtereinstellung
· Durchsichtigen Deckel ablegen. Die
Einstellung erfolgt über eine Verstell-
scheibe mit Kreisskala und Index x.
· Provisorisch auf den minimalen Ska-
lenwert einstellen.
Brenner G 04.520 DUO PLUS
412 Gas: Druck ("-e)
1,5 E-Gas: 20,50
LL-Gas: 20, 50
-0,5
E-Gas: 50, 100
LL-Gas: 50, 100
1,6 F-Gas: 37, 50
0
F-Gas: 50
Fettgedruckt : Werkslieferung
06/2005 - Art. Nr. 13 018 084A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
N
15
16
17
18
VEF 407 412 420
V
1,6
N -0,5
V 1,8
N
-0,2
V 1,3
N 0
V 1,8
N 0,5
Elektroanschluß des
Gasdruckwächters (DIN 43650)
Elektroanschluß der Magnetventile
(DIN 43650)
Gasdruckwächter
Eingangsflansch
Druckmeßnippel R1/8,
vor Filter (beidseitig)
Filter (unter Deckel)
Typenschild
Anschluß Luftdruckleitung pL,
R 1/8
Einstellschraube für Verhältnis V
Druckmeßnippel pe, vor Ventil 1,
beidseitig
Gasdruckmeßnippel M4 nach
Ventil 2
Einstellschraube Nullstellung N
Anschluß Feuerraumdruckleitung
pF, R1/8
Anschluß Gasdruckleitung pG,
R1/8
Ausgangsflansch
Druckmeßnippel pa nach Ventil1,
beidseitig
Betriebsanzeige Ventile V1, V2
Impulsleitungen
