Français

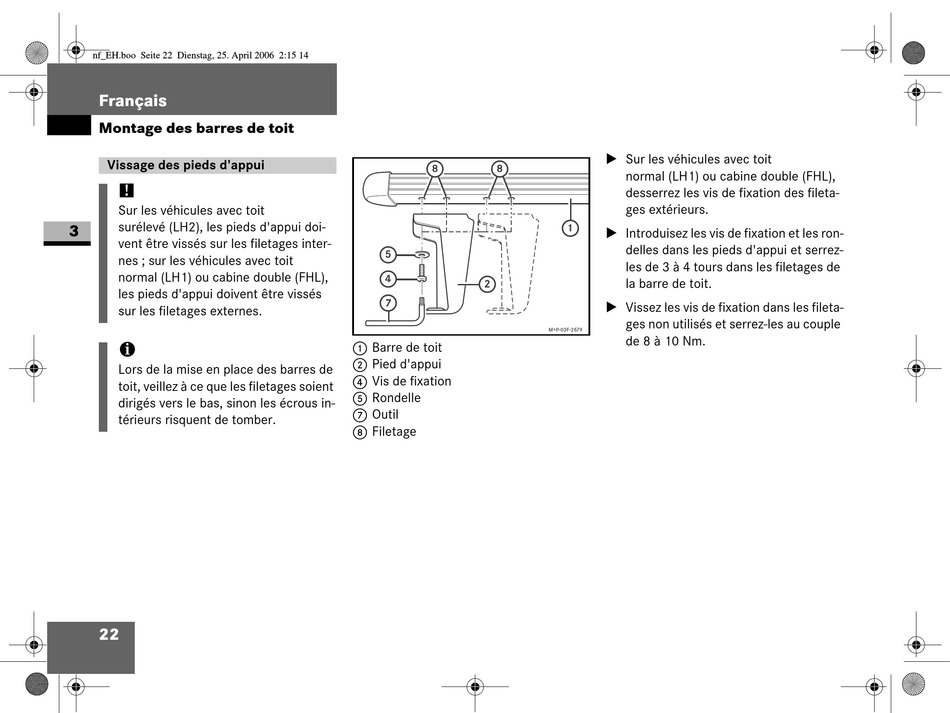

Montage des barres de toit
1

Vissage des pieds d'appui

!
2
Sur les véhicules avec toit
surélevé (LH2), les pieds d'appui doi-
3
vent être vissés sur les filetages inter-
nes ; sur les véhicules avec toit
4
normal (LH1) ou cabine double (FHL),
les pieds d'appui doivent être vissés
5
sur les filetages externes.
6
i
7
Lors de la mise en place des barres de
toit, veillez à ce que les filetages soient
8
dirigés vers le bas, sinon les écrous in-
térieurs risquent de tomber.
9
10
11
12
13
22
8 8
5
4
2
7
1 Barre de toit
2 Pied d'appui
4 Vis de fixation
5 Rondelle
7 Outil
8 Filetage
Sur les véhicules avec toit
normal (LH1) ou cabine double (FHL),
desserrez les vis de fixation des fileta-
ges extérieurs.
1
Introduisez les vis de fixation et les ron-
delles dans les pieds d'appui et serrez-
les de 3 à 4 tours dans les filetages de
la barre de toit.
Vissez les vis de fixation dans les fileta-
ges non utilisés et serrez-les au couple
M+P-03F-2679
de 8 à 10 Nm.
