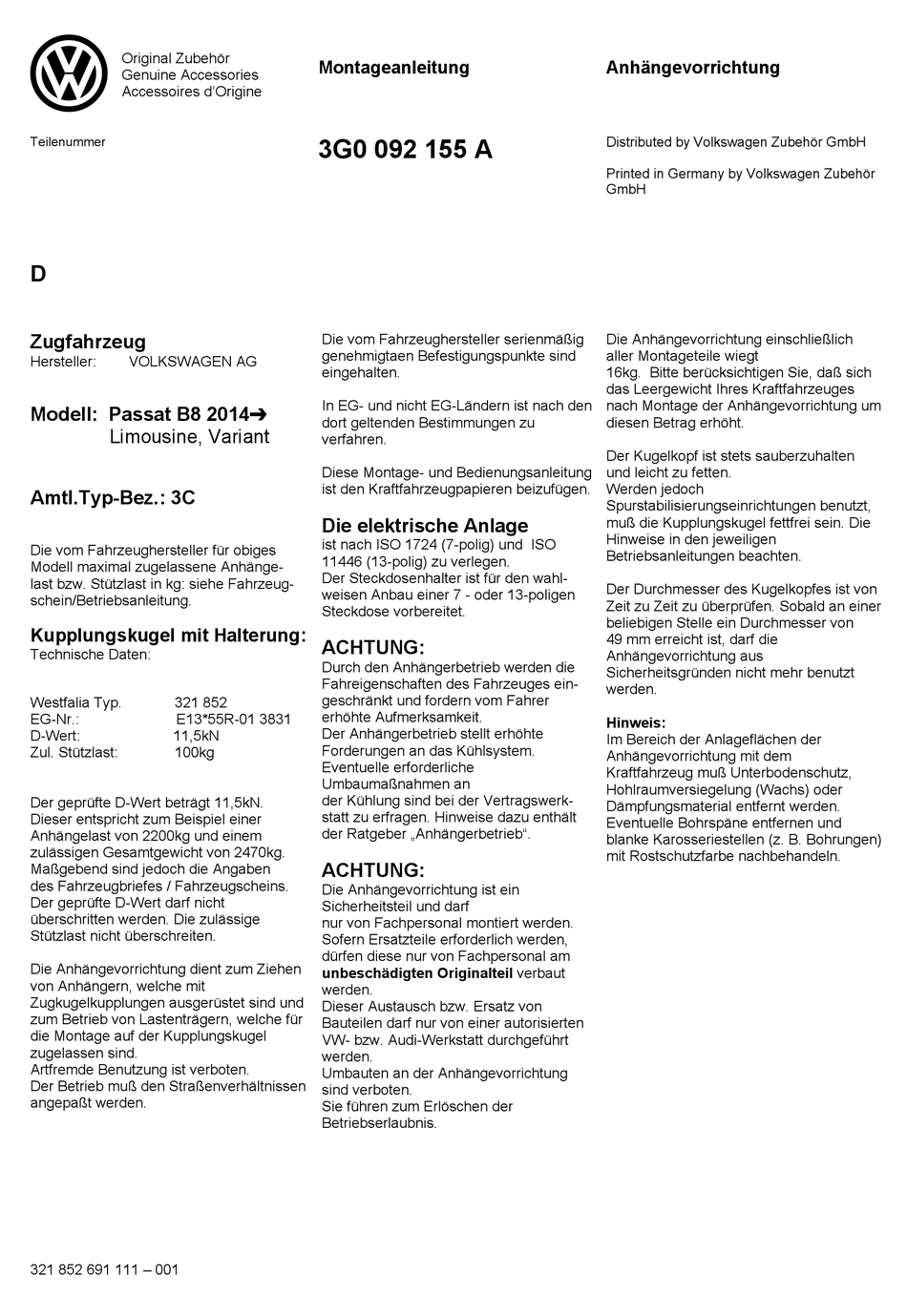

3
Original Zubehör
Genuine Accessories
Accessoires d'Origine
Teilenummer
D
Zugfahrzeug
Hersteller:
VOLKSWAGEN AG
Modell: Passat B8 2014
Limousine, Variant
Amtl.Typ-Bez.: 3C
Die vom Fahrzeughersteller für obiges
Modell maximal zugelassene Anhänge-
last bzw. Stützlast in kg: siehe Fahrzeug-
schein/Betriebsanleitung
.
Kupplungskugel mit Halterung:
Technische Daten:
Westfalia Typ.
321 852
EG-Nr.:
E13*55R-01 3831
D-Wert:
11,5kN
Zul. Stützlast:
100kg
Der geprüfte D-Wert beträgt 11,5kN.
Dieser entspricht zum Beispiel einer
Anhängelast von 2200kg und einem
zulässigen Gesamtgewicht von 2470kg.
Maßgebend sind jedoch die Angaben
des Fahrzeugbriefes / Fahrzeugscheins.
Der geprüfte D-Wert darf nicht
überschritten werden. Die zulässige
Stützlast nicht überschreiten.
Die Anhängevorrichtung dient zum Ziehen
von Anhängern, welche mit
Zugkugelkupplungen ausgerüstet sind und
zum Betrieb von Lastenträgern, welche für
die Montage auf der Kupplungskugel
zugelassen sind.
Artfremde Benutzung ist verboten.
Der Betrieb muß den Straßenverhältnissen
angepaßt werden.
321 852 691 111 – 001
Montageanleitung
3G0 092 155 A
Die vom Fahrzeughersteller serienmäßig
genehmigtaen Befestigungspunkte sind
eingehalten.
In EG- und nicht EG-Ländern ist nach den
dort geltenden Bestimmungen zu
verfahren.
Diese Montage- und Bedienungsanleitung
ist den Kraftfahrzeugpapieren beizufügen.
Die elektrische Anlage
ist nach ISO 1724 (7-polig) und ISO
11446 (13-polig) zu verlegen.
Der Steckdosenhalter ist für den wahl-
weisen Anbau einer 7 - oder 13-poligen
Steckdose vorbereitet.
ACHTUNG:
Durch den Anhängerbetrieb werden die
Fahreigenschaften des Fahrzeuges ein-
geschränkt und fordern vom Fahrer
erhöhte Aufmerksamkeit.
Der Anhängerbetrieb stellt erhöhte
Forderungen an das Kühlsystem.
Eventuelle erforderliche
Umbaumaßnahmen an
der Kühlung sind bei der Vertragswerk-
statt zu erfragen. Hinweise dazu enthält
der Ratgeber „Anhängerbetrieb".
ACHTUNG:
Die Anhängevorrichtung ist ein
Sicherheitsteil und darf
nur von Fachpersonal montiert werden.
Sofern Ersatzteile erforderlich werden,
dürfen diese nur von Fachpersonal am
unbeschädigten Originalteil verbaut
werden.
Dieser Austausch bzw. Ersatz von
Bauteilen darf nur von einer autorisierten
VW- bzw. Audi-Werkstatt durchgeführt
werden.
Umbauten an der Anhängevorrichtung
sind verboten.
Sie führen zum Erlöschen der
Betriebserlaubnis.
Anhängevorrichtung
Distributed by Volkswagen Zubehör GmbH
Printed in Germany by Volkswagen Zubehör
GmbH
Die Anhängevorrichtung einschließlich
aller Montageteile wiegt
16kg. Bitte berücksichtigen Sie, daß sich
das Leergewicht Ihres Kraftfahrzeuges
nach Montage der Anhängevorrichtung um
diesen Betrag erhöht.
Der Kugelkopf ist stets sauberzuhalten
und leicht zu fetten.
Werden jedoch
Spurstabilisierungseinrichtungen benutzt,
muß die Kupplungskugel fettfrei sein. Die
Hinweise in den jeweiligen
Betriebsanleitungen beachten.
Der Durchmesser des Kugelkopfes ist von
Zeit zu Zeit zu überprüfen. Sobald an einer
beliebigen Stelle ein Durchmesser von
49 mm erreicht ist, darf die
Anhängevorrichtung aus
Sicherheitsgründen nicht mehr benutzt
werden.
Hinweis:
Im Bereich der Anlageflächen der
Anhängevorrichtung mit dem
Kraftfahrzeug muß Unterbodenschutz,
Hohlraumversiegelung (Wachs) oder
Dämpfungsmaterial entfernt werden.
Eventuelle Bohrspäne entfernen und
blanke Karosseriestellen (z. B. Bohrungen)
mit Rostschutzfarbe nachbehandeln.
