Montage der Führungsschiene
Diese Anweisung geht davon aus, dass das Sägeband bereits
angebracht ist. Falls nicht, gehen Sie zum Abschnitt „Austausch
des Sägebandes".
Um den Längsanschlag anzubringen, montieren sie die
Führungsschiene (J, Fig 6) mit den vier mitgelieferten
Flügelschrauben (K) und den Unterlegscheiben am Tisch. Wird
später eingestellt.
Montage des Längsanschlags
Der Längsanschlag kann auf beiden Seiten des Bandes benutzt
werden, indem das Anschlaglineal (C, Fig 7) an der passenden
Seite des Gussteils (B) befestigt wird.

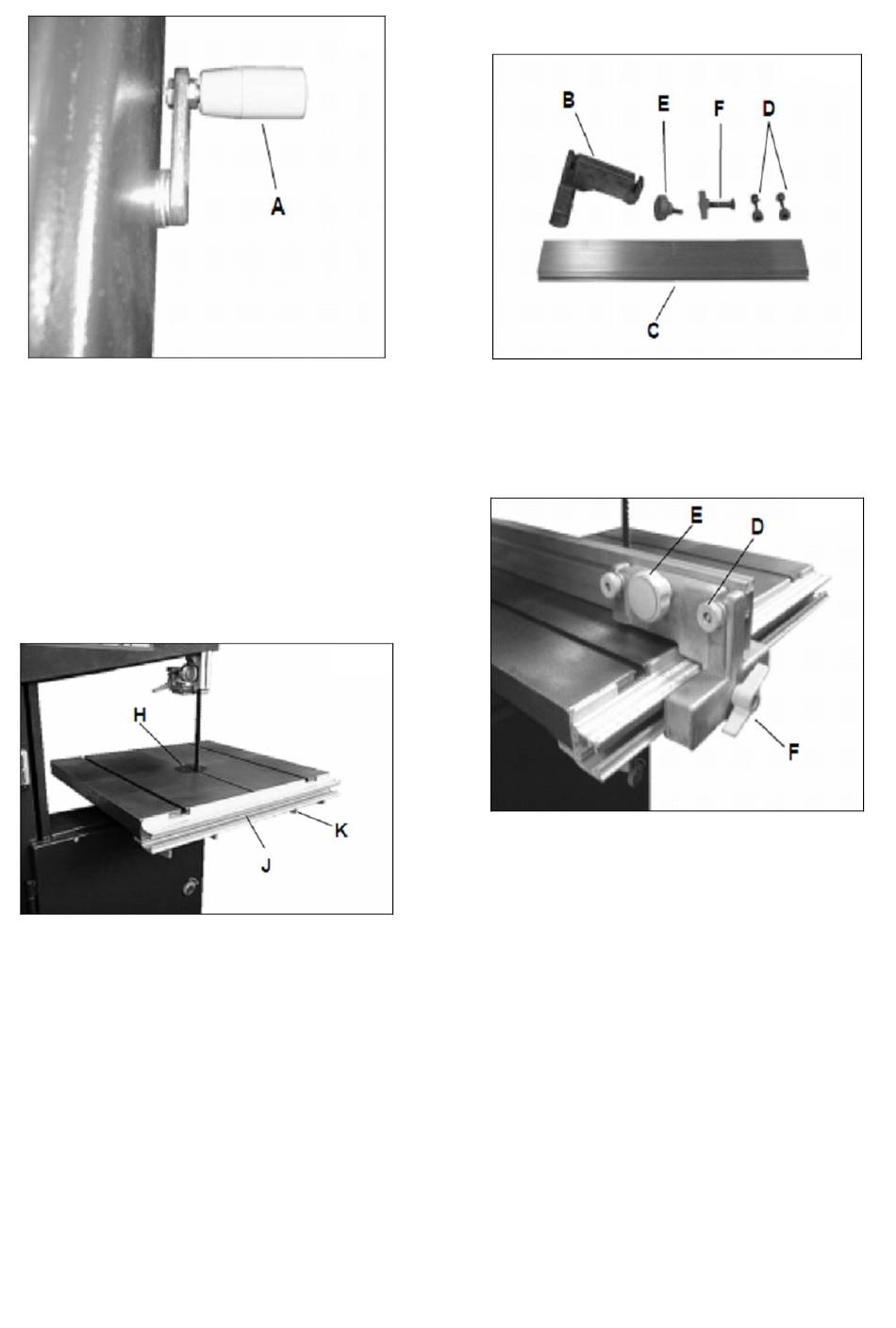

Fig 5
Fig 6
Befestigen Sie das Gussteil (B) mit M8 x 50 Flachrundschraube
und die Kunststoffflügelmutter (F).
Montieren Sie das Anschlaglineal (C) mit zwei kleinen
Rändelmuttern und M6 x 40 Flachrundschrauben (D) am
Gussteil (B) und setzen Sie den Sterngriff (E) fest. (siehe Fig 8)
Bandverlauf Ausgleich
Benutzen Sie die Griffschraube (E) zum Festklemmen.
Gegebenenfalls kann man das Anschlaglineal auch schräg
stellen, um abweichende Schnittrichtung des Sägebandes
auszugleichen (Bandverlauf ausgleichen).
Zentrierung des Tisches zum Sägeband
Der Tisch lässt sich seitlich zentrieren, damit das Sägeband in
der Mitte der Tischeinlage läuft.
