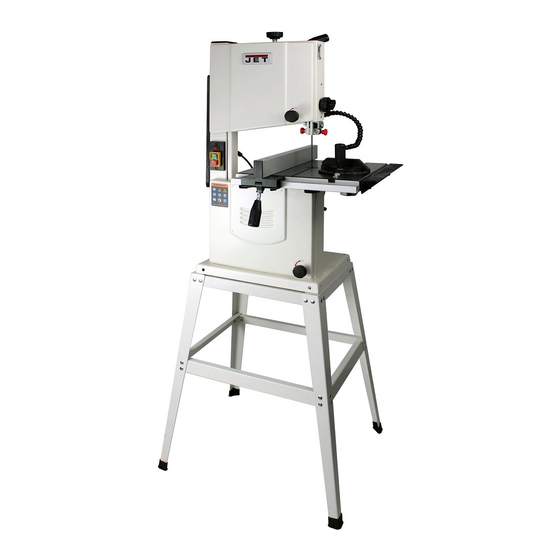

Jet JWBS-10 Gebrauchsanleitung
Verwandte Anleitungen für Jet JWBS-10
Inhaltszusammenfassung für Jet JWBS-10
- Seite 1 BAND JWBS-10 Original: Operating Instructions Translations: Gebrauchsanleitung Mode d´emploi JPW (Tool) AG Tämperlistrasse 5 CH-8117 Fällanden Switzerland Phone +41 44 806 47 48 +41 44 806 47 58 www.jettools.com M-10000861M 2016-05...
- Seite 2 CE-Conformity Declaration CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Band saw Bandsäge Scie à ruban JWB-10 Brand / Marke / Marque: Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes...
- Seite 18 JWBS-10 BANDSÄGE Bedienungsanleitung TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France www.jettools.com M-10000861M 2019-01...
-
Seite 20: Bestimmungsgemäße Verwendung
Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Dieses Handbuch richtet sich an den Eigentümer und Betreiber einer JET JWBS-10 Bandsäge, und soll die Sicherheit bei Installation, Betrieb und Wartung gewährleisten. Bitte lesen Sie diese Bedienungsanleitung mit allen Anlagen aufmerksam durch. Lesen Sie diese Anleitung sorgfältig durch und befolgen Sie die Anweisungen genau, damit Sie die größtmögliche Lebensdauer und... -
Seite 21: Allgemeine Sicherheitshinweise
Neben den hierin dargelegten Sicherheitsbestimmungen und den geltenden Vorschriften des jeweiligen Landes sind auch die anerkannten fachtechnischen Regeln für den Betrieb von Holzbearbeitungsmaschinen zu beachten. Jegliche anderweitige Nutzung geht über die Bestimmung hinaus. Zur sicheren Handhabung der Sägeblätter sind jedoch Im Falle einer nicht bestimmungsgemäßen Nutzung der Arbeitshandschuhe zu tragen. -
Seite 22: Restrisiken
Zerrissene Sägeblätter können zu Verletzungen führen. Ausgeschleuderte Werkstücke können zu Verletzungen führen. Hackschnitzel und Sägespäne können gesundheitsschädlich sein. Tragen Sie unbedingt Lassen Sie eine laufende Maschine niemals persönliche Schutzausrüstung wie z.B. eine Schutzbrille, unbeaufsichtigt! Bevor Sie den Arbeitsplatz verlassen, Gehör- und Atemschutz. schalten Sie die Maschine aus. -
Seite 23: Staubemission
Abschätzung der Gefährdung und des Risikos O .. Maschinentischverlängerung ermöglichen. P .. Absaugstutzen Q.. Griff für Tischneigung 4.3 Staubemission S... Griff für Sägeöffnung Die Bandsäge JWBS-10 wurde einer Staubemissionsprüfung unterzogen. Bei einer Luftgeschwindigkeit von 20 m/s am Absaugstutzen Ø 100mm: Vakuumdruck 1250 Pa Volumenstrom 565 m³/h... -
Seite 24: Containerinhalt
Zubehörsatz (JWBS10-HP): 4.6 Containerinhalt 3 Sechskantschraube, M8x55 – HP1 4 Sechskantschraube mit Scheibenkopf, M6x12 – HP2 32 Schlossschraube, M6x12 – HP3 4 Flügelschraube – HP4 4 Unterlegscheibe, geschwärzt M8 – HP5 6 Unterlegscheibe, flach, M8 – HP5 3 Sicherungsscheibe, M8 – HP5 3 Sechskantmutter, M8 –... -
Seite 25: Montage
Entfernen Sie das Rostschutzmittel mit einem milden Abb. 5 Lösungsmittel. Vor der Inbetriebnahme müssen die folgenden Bauteile montiert werden: Bandsägetisch, Parallelanschlag und Handkurbel Montage des Maschinentisches Siehe Abb. 8. Lösen Sie den Feststellgriff (dargestellt auf Abbildung 9) und stellen Sie den Schwenkzapfen (A1) waagerecht. Lösen Sie nun den Feststellknopf (C2) und ziehen Sie die Verlängerung (C1) aus dem Tisch (C) heraus. - Seite 26 Anschlagbaugruppe (D) entfernen. Die Schraube (S3), mit der die Skala an der Führungsschiene (E) befestigt ist, lösen. Schritt 1 wiederholen, dann die Skala solange verschieben, bis der Gradzeiger auf 0° steht. Nun den Anschlag entriegeln und vom Tisch heben, dabei darauf achten, dass Sie die Skala nicht bewegen.
-
Seite 27: Netzanschluss
Siehe Abb. 13: Die Mutter (A, Abb. 13) lösen, Schraube (B) einstellen. Abb. 15 Die Bandradtüren MÜSSEN bei laufender Maschine stets geschlossen sein. 5.2 Netzanschluss Abb. 13 Der kundenseitige Netzanschluss sowie die verwendeten Verlängerungsleitungen müssen den Vorschriften entsprechen. Tisch auf Planheit prüfen Die Netzspannung muss mit den Angaben am Es wird empfohlen, auf dem Tisch, quer über den Schlitz Maschinentypschild übereinstimmen. -
Seite 28: Inbetriebnahme
Damit Rundholz beim Sägevorgang nicht infolge des Sägedrucks wegrollt, ist ein geeigneter Feststellkeil zu verwenden. Vorbereitung des Sägevorgangs: Die obere Sägeblattführung in einen Abstand von ca. 2-5 mm zum Werkstück bringen. (siehe Abb. 17) Abb. 16 Vor der Inbetriebnahme muss die Maschine an ein Staubabsaugsystem angeschlossen werden. - Seite 29 Abb. 19 Die Abdrift der Sägeblätter kann verschiedene Ursachen haben: - Das Sägeblatt folgt der Körnung. - Das Sägeblatt ist stumpf. - Die Blattführungen sind nicht richtig justiert. Nachschneiden - Die Blattspannung ist zu gering. - Zähne der Sägeblätter sind asymmetrisch „gesetzt". Zusätzlicher Anschlag zum Parallelanschlag: Zur Gewährleistung Ihrer eigenen Sicherheit müssen Sie die obere Sägeblattführung so nah wie möglich am...
-
Seite 30: Rüst- Und Einstellarbeiten
Kurvenschnitt Zapfenschnitt Kreissegmentsägen 7. Rüst‐ und Einstellarbeiten Allgemeiner Hinweis: Rüst‐ und Einstellarbeiten dürfen nur ausgeführt werden, nachdem die Maschine durch Ziehen des Netzsteckers gegen versehentliches Einschalten gesichert wurde. 7.1 Sägeblattwechsel Das Sägeblatt muss den angegeben technischen Daten entsprechen. Sägen von Keilen Das jeweils geeignete Sägeblatt entsprechend dem Sägevorgang und dem zu sägenden Material auswählen. -
Seite 31: Einstellung Der Sägeblattspannung
Schutzhandschuhe tragen. Der Sägeblattwechsel darf nur bei gezogenem Netzstecker erfolgen. Austausch des Bandsägeblattes Hinweis: Die JWBS-10 Bandsäge ist werksseitig mit einem 1712x9.5x0.35(67.5" x 0.375" x 0.014"), 6TPI Sägeblatt ausgestattet. Trennen Sie die Maschine von der Netzspannung. Die obere und untere Radabdeckung (Abb. 22) durch Drehen der Griffe öffnen. -
Seite 32: Einstellung Des Bandlaufs
Abb. 23 Abb. 24 7.3 Einstellung des Bandlaufs Siehe Abb. 23: 7.4 Einstellung der Sägeblattführung Bandlauf bedeutet, in welcher Position das Sägeblatt über die Räder läuft. Das Sägeblatt muss mittig auf beiden Überblick Gummireifen laufen. Die Bandführung verwendet zwei Führungsrollen (Lager), die an beiden Seiten des Blattes angebracht sind und die Das Blatt muss vor der Einstellung des Bandlaufs leicht Blattstabilität gewährleisten. -
Seite 33: Einstellung Des Gehrungsanschlags
Für die obere Sägeblattführung lösen Sie die beiden Rändelschrauben (F). Für die untere Sägeblattführung lösen beiden Gewindestifte mitgelieferten Inbusschlüssel 3 mm. Verschieben Sie die Justierwelle (G), bis die Führungslager (H) ca. 0,16 cm hinter den Rillen des Sägeblattes liegen. Das Führungslager (H) ist auf einer konzentrischen Welle gelagert. -
Seite 34: Maschinentisch Neigen
Lösen Sie den Feststellgriff (A, Abbildung 29). Dann den Tisch bis zum Anschlag nach unten kippen (C, Abbildung 29). 7.7 Maschinentisch neigen Siehe Abb. 29: Prüfen Sie mit einem 90°-Winkelmaß (E, Abbildung 30) nach, dass der Tisch im 90°-Winkel zum Blatt steht. Lösen Sie den Feststellgriff (A). -
Seite 35: Fehlersuche Und -Behebung
Alle Schutz‐ und Sicherheitsvorrichtungen müssen unmittelbar nach Abschluss von Reinigungs‐, Reparatur‐ und Wartungsarbeiten wieder angebracht werden. Defekte Sicherheitsvorrichtungen müssen umgehend ersetzt werden. Regelmäßig eine Überprüfung auf korrekte Sägeblattspannung vornehmen. Wird die Maschine längere Zeit nicht verwendet, die Sägeblattspannung entlasten. Regelmäßig prüfen, ob die Bandführung korrekt eingestellt ist. -
Seite 36: Lieferbares Zubehör
In Ihrem Gerät sind unterschiedliche wiederverwertbare Werkstoffe enthalten. Ihr Gerät an eine Sammel- und Entsorgungsstelle übergeben, welche die Genehmigung zur Wiederverwertung solcher Ausrüstung hat. 11. Lieferbares Zubehör Siehe die JET-Preisliste. - Seite 63 Wiring Diagram for JWBS-10 Band Saw 10000861M…………………..….. ~ 230V, 50Hz colour of strands Litzenfarben couleur des cordons black schwarz noir white weiß blanc blue blau bleu rouge brown braun brun grey grau gris GNYE green-yellow grün-gelb vert-jaune meaning of symbol Bedeutung der Zeichen interprétation...
